Размер лестничного марша стандартного

Требования к лестничным маршам – разновидности, габариты, характеристики

Сложно вообразить современное возведение многоэтажных сооружений без использования железобетонных элементов в виде лестничных площадок и маршей. С точки зрения комфорта, удобства и главное безопасности лестничными маршами должны оснащаться все здания высотой более одного этажа. При этом наиболее практичными износоустойчивыми и прочными являются железобетонные изделия, которые отличаются длительным сроком службы. В связи с этим железобетон, соответствующий всем требованиям надежности и пожаробезопасности зданий, заслужил высокую популярность и применяется для возведения широкого спектра объектов промышленного, гражданского и военного назначения. Стоит отметить, что лестничные площадки и марши являются востребованными и в загородном строительстве. Доступная стоимость и высокие эксплуатационные характеристики позволяют эффективно использовать стандартные конструкции при строительстве домов и коттеджей, позволяя сооружать современную, комфортную и оригинальную недвижимость.

Разновидности железобетонных маршей

Конструкция, размеры и требования к железобетонным площадкам лестниц и маршам регламентируются отраслевым стандартом ГОСТ 9818-85, которые распространяется на изделия из легкого и тяжелого бетона со средним показателем уровня плотности в пределах от 1600 до 2000 кг/м3.

В подъездах и зданиях используются площадки, которые соединены между собой определенным числом ступеней. В зависимости конструкции лестничные марши разделяются на сборные и монолитные. Последние изготавливаются посредством опалубков стандартных размеров, позволяя получить готовые целые блоки. Часто такие конструкции используются при строительстве типовых сооружений. Сборные железобетонные лестницы имеет различия по форме, а также виду исполнении, разделяясь на левые и правые. Помимо этого марши производятся с различными видами покрытия. Поверхность ступеней может быть глянцевой или наполнителями. В ряде случаев изделия облицовывают плиткой.

При возведении многоэтажных сооружений и зданий находят применение такие виды маршей:

• прямой конструкции, представляющей собой симметричные пролеты установленные друг над другом;
• поворотной конструкции с наличием междуэтажных площадок, позволяющей экономить пространство и сокращать путь при подъеме;
• поворотной конструкции с забежными ступеньками. В одном марше должно быть не более 18 ступеней. В связи с этим при установке крупных конструкций их необходимо разделять промежуточными площадками. Величина допустимого зазора между поворотными маршами насчитывает от 100 до 150 мм.

Помимо этого различают спиральные конструкции, лестничные пролеты расположенные на несущей балке и тетивах, элементы, использующие крепление в несущей стене.

Классификация бетонных лестничных сооружений

Маршем принято называть наклонную часть железобетонного лестничного элемента. Марш включает в себя ступени и несущую конструкцию, представляя собой связующее звено между этажными, а также междуэтажными перекрытиями. По числу полуплощадок, отсутствию или наличию фризовых ступеней в соответствии со стандартами ГОСТ 9818-85 марши разделят на следующие виды:

• ЛМ – изделия без фризовых ступенек с плоскими лестничными пролетами;
• ЛМП – марши ребристого типа с полуплощадками;
• ЛМФ – конструкции ребристые, оборудованные фризовыми ступенями;

Фризовыми принято называть ступени, которые расположены ближе всех к бетонной площадке. Ребристые марши с полуплощадками классифицируются на изделия с одной и двумя полуплощадками. Плоские предназначены для монтажа в отапливаемых и неотапливаемых зданиях, как внутри, так и снаружи помещений, имея предел рабочей температуры до -40ºС.

Горизонтальные площадки, выполняющие функцию соединения пролетов, дифференцируют на следующие виды:

• а) ребристого или плоского вида для конструирования маршей без фризовых ступеней типа ЛМ (2ЛП и 1ЛП);
• б) промежуточные и этажные конструкции ребристых плит ЛПП, применяемые для оснащения маршей ЛМП;
• в) ребристые плиты ЛПФ, использующиеся совместно с маршами ЛМФ.

Параметры и характеристики лестничных элементов

Согласно ГОСТ 9818-85 лестничные марши и плиты конструкции пролетов предназначены для установки и эксплуатации с нагрузкой до 3,5 кПа в жилых зданиях и до 4,7 кПа в сооружениях промышленного типа, производственных строениях, вспомогательных и общественных зданиях.

Габариты площадок

Площадки, выполняющие функцию соединения ступеней в пролетами могут состоять как из одного, так и из двух элементов. Размер длины площадки в здании между прямыми маршами определяется исходя из комфорта для человека и должен составлять не менее одного среднего шага. Как правило, это значение принимается равным 620 мм. Стандартный размер поворотных площадок варьируется в длину от 1000 мм. При этом ширина равна ширине маршевых лестниц.

Число ступеней и размер шага

Исходя из конструкции железобетонных лестничных элементов, шаг человека включает в себя высоту двух подступенков и ширину проступи, составляя в среднем от 600 мм до 640 мм. При проектировании лестничных пролетов для комфортного подъема по ним необходимо произвести расчет габаритов ступеней, исходя из значения высоты марша и числа ступеней в нем. Значение ширины проступи должно позволять комфортно разместить на ней стопу среднего размера длину которой принято считать от 260 до 320 мм. при этом габарит подступенков может варьироваться в диапазоне от 140 мм до 200 мм, составляя в среднем 170 мм.

Безопасность лестничного пролета – главный принцип расчета параметров ступеней. составляющими безопасности являются величины ширины горизонтальной поверхности ступени и значение высоты. Индекс суммы этих величин в оптимальном варианте должен составлять 460 мм. Выявить степень безопасности лестничного марша в альтернативном варианте представляется возможным, определив разность между высотой ступени и шириной ее проступи. Данная величина должна насчитывать 120 мм. Чтобы рассчитать количество ступеней в конструкции марша, необходимо брать во внимание габариты высоты лестницы. В архитекторской практике принято считать оптимальным и комфортным подъем по маршу, в состав которого входит 15 ступеней.

Параметры угла наклона и длина

Для комфортного и безопасного передвижения по лестничным маршам значение угла наклона по рекомендации насчитывает от 35 до 45 градусов. В этот диапазон должны попадать элементы строений при возведении лестничных конструкций в общественных и жилых зданиях.

Длина конструкции марша является вариативным параметром, который зависит от высоты этажа и числа ступеней. Для точного расчета длины, необходимы точные данные об уровне последней ступеньки, которая будет располагаться при подъеме на верхний этаж. Расчет производится по формуле из школьной программы, используя теорему Пифагора, в соответствии с которой пролет со ступенями является гипотенузой, длина которой формируется из корня сумм квадратов катетов. При этом необходимо придерживаться норм отраслевых стандартов, согласно которых высота марша не должна быть больше, чем 3 метра. Если это значение превышено, необходимо осуществлять проектирование и строительство междуэтажных площадок.

Выбор ширины лестницы зависит от проектируемой пропускной способности, которая определяется назначением и видом здания. При средней интенсивности использования ширина лестничного пролета должна составлять 1200 мм. При возведении зданий общественного назначения ширина лестницы выбирается равной 2000 мм. Параметры и габариты перехода выбираются в ходе проектирования в соответствии с требованиями отраслевых норм и стандартов, отталкиваясь от критериев удобства и безопасности эксплуатации.

Габариты изделий

В современных условиях длина стандартных лестничных маршей, изготавливаемых заводами, варьируется в пределах от 1670 мм до 6960 мм. в стандартном варианте исполнения по стандарту число ступеней в секции составляет 16 штук. Типовая их ширина находится в пределах от 280 мм до 320 мм. Меньшими ступенями могут оснащаться лишь подвальные марши, устанавливаемые для спуска в подземные объекты. Наиболее востребованными и популярными являются марши с шириной от 900 мм до 1100 мм. при этом в отдельных вариантах изготовления это значение может находиться в пределах от 667 мм до 1800 мм. Размер ступени по высоте, как правило оставляет 150 мм, а навес проступи под низом подножки – 50 мм.

Требования к элементам площадок и лестничных маршей

Представляя собой ответственные изделия, к железобетонным конструкциям предъявляются высокие требования в области прочности и надежности изготовлении. В связи с этим детали характеризуются по набору таких показателей, как:

• степень защиты от коррозионного воздействия;
• тип и марка стали, примененной в ходе армирования блоков;
• уровень водонепроницаемости и морозостойкости;
• погрешности изготовления;
• истираемости, а также жесткости и прочности примененного бетона.

Технические данные и требования задаются согласно проектной документации в соответствии климатическими условиями региона. Параметр влажности железобетонных изделий не должен превышать для производственных помещений 15%, дл жилых и общественных зданий – 13%. Значение истираемости поверхности изделий должно удовлетворять условиям и насчитывать не более чем 0,8 г/см2, как дл производственных, так и дл общественных сооружений. Степень теплопроводности ЖБИ считается нормальной, если не превышает значение, установленного ГОСТом для определенной марки бетона более чем на 10%. Арматурные стержни напрягаемого каркаса могут выступать за пределы торцов поверхностей на расстояние до 10 мм.

Маркировка деталей

ГОСТ 26887-86 устанавливает стандарт на маркировку деталей: пролетов со ступенями и площадок в виде цифробуквенного кода в следующем порядке:

• первая группа символов отражает тип детали и его габариты длины, ширины и высоты, представленные в дециметрах;
• вторая часть маркировки – это нагрузочные параметры и обозначение ориентации детали в пространстве (правое или левое) с определением типа и способа отделки;
• в третьей группе кода представлены символы, которые обозначают такие детали, как усиленные маршевые участки, мусоропроводы и опорные консоли.

Для изделий, которые предназначены для эксплуатации в условиях агрессивной среды дополнительно приводится параметр проницаемости бетона.

Требования к изготовлению площадок и маршей

Подъемные лестничные, маршевые конструкции из железобетона производятся изготовителями с финишной отделкой лицевых поверхностей. В отдельных вариантах изделий, используемых в общественных местах, на ступенях могут присутствовать накладки из натурального камня, подчеркивающие эстетическую составляющую, а также повышая их долговечность и устойчивость к износу. Допускается вариант с монтажом и укладкой накладок поставляемых со ступенями по месту строительства. Детали для сооружения лестничных конструкций производятся на базе легкого и тяжелого бетона, со значением прочности не ниже:

• 70% в зависимости от марки бетона при воздействии на сжатие в нормальных климатических условиях;
• 85% и 80% при отпуске маршевых секций и площадок, проступи и плит в холодном климате.

Перильные ограждения

На завершающей стали строительства лестничного марша производится установка перильных ограждений, которые выполняют функцию опоры, позволяя комфортно и безопасно осуществлять подъем. Стандартная высота перил составляет 900 – 1000 мм, в детских учреждениях и общественных местах высота ограждений может достигать 1100 мм. При размещении марша вдоль стены, перила монтируют с одной стороны.

Лестницы стационарные — размеры стандарных лестничных маршей по серии 1.450.3-7.94.2

Пермская производственная компания « ГРАН-Строй» занимается изготовлением на заказ стандартных металлических лестниц (стальных сварных лестничных маршей) по чертежам типовой серии 1.450.3-7.94 (выпуск 2 «Конструкции из горячекатаных профилей») в соответствии с требованиями ГОСТ 23120.

Сплошные ступени делаются из стального рифленого листа по ГОСТ 8568 толщиной 4 мм, решетчатые ступени — из просечно-вытяжного листа ПВЛ-406 по ТУ 36.26.11-5-89.

При изготовлении стандартных стальных лестниц по типовым чертежам шифра 1.450.3-7.94.2-КМ1 мы используем ступени шести типоразмеров: сплошные (марок Ф1, Ф2 и Ф3) и решетчатые (марок В1, В2 и В3).

Сплошные ступени марки Ф1 из стального рифленого листа по ГОСТ 8568 имеют следующие размеры: длина 600 мм, глубина 200 мм, марки Ф2 — длина 800 мм, глубина 200 мм, марки Ф3 — длина 600 мм, глубина 170 мм.

Решетчатые ступени марки В1 из стального просечно-вытяжного листа ПВЛ-406 по ТУ 36.26.11-5-89 имеют аналогичные размеры: длина 600 мм, глубина 200 мм, марки В2 — длина 800 мм, глубина 200 мм, марки В3 — длина 600 мм, глубина 170 мм.

Стандартные лестницы по серии 1.450.3-7.94.2 изготавливаются с шириной лестничного марша 728 мм или 928 мм. Стандарный угол подъема — 45° или 60°. Стандартная высота лестниц — от 600 мм до 4200 мм с шагом через 600 мм (выбирается из ряда 0,6; 1,2; 1,8; 2,4; 3,0; 3,6 и 4,2 м).

Габаритные размеры типовых лестничных маршей по серии 1.450.3-7.94.2 варьируются в следующих пределах: длина от 710 мм до 5955 мм, ширина — от 810 мм до 1010 мм, высота — 160 мм.

Антикоррозионная защита стальных лестниц: один слой глифталевой грунтовки ГФ-021 по ГОСТ 25129 под покраску эмалью ПФ-115 по ГОСТ 6465. Возможна окраска в любой фирменный цвет по каталогу RAL.

Лестницы со сплошными ступенями из стального рифленого листа

Стальные лестничные марши типа ЛГФ высотой от 600 мм до 4,2 м с углом наклона 45° и 60° со сплошными ступенями из стального рифленого листа по ГОСТ 8568 размером 600*200 мм , 800*200 мм или 600*170 мм изготавливаем под заказ по типовым чертежам 1.450.3-7.94.2-КМ1.

Лестницы ЛГФ с углом наклона 45°

шириной лестничного марша 728 мм:
• ЛГФ 45-6.7 (высота лестницы 600 мм)
• ЛГФ 45-12.7 ( H = 1,2 м)
• ЛГФ 45-18.7 ( H = 1,8 м)
• ЛГФ 45-24.7 ( H = 2,4 м)
• ЛГФ 45-30.7 ( H = 3,0 м)
• ЛГФ 45-36.7 ( H = 3,6 м)
• ЛГФ 45-42.7 ( H = 4,2 м)

шириной лестничного марша 928 мм:
• ЛГФ 45-6.9 ( H = 600 мм)
• ЛГФ 45-12.9 ( H = 1,2 м)
• ЛГФ 45-18.9 ( H = 1,8 м)
• ЛГФ 45-24.9 ( H = 2,4 м)
• ЛГФ 45-30.9 ( H = 3,0 м)
• ЛГФ 45-36.9 ( H = 3,6 м)
• ЛГФ 45-42.9 ( H = 4,2 м)

Лестницы ЛГФ с углом наклона 60°

Лестницы с решетчатыми ступенями из листовой просечно-вытяжной стали ПВЛ-406

Стальные лестничные марши типа ЛГВ высотой от 600 мм до 4,2 м с углом наклона 45° и 60° с решетчатыми ступенями из просечно-вытяжного листа ПВЛ-406 по ТУ 36.26.11-5-89 размером 600*200 мм , 800*200 мм или 600*170 мм изготавливаем по типовым чертежам 1.450.3-7.94.2-КМ1.

Лестницы ЛГВ с углом наклона 45°

шириной лестничного марша 728 мм:
• ЛГВ 45-6.7 (высота лестницы H = 600 мм)
• ЛГВ 45-12.7 ( H = 1,2 м)
• ЛГВ 45-18.7 ( H = 1,8 м)
• ЛГВ 45-24.7 ( H = 2,4 м)
• ЛГВ 45-30.7 ( H = 3,0 м)
• ЛГВ 45-36.7 ( H = 3,6 м)
• ЛГВ 45-42.7 ( H = 4,2 м)

шириной лестничного марша 928 мм:
• ЛГВ 45-6.9 ( H = 600 мм)
• ЛГВ 45-12.9 ( H = 1,2 м)
• ЛГВ 45-18.9 ( H = 1,8 м)
• ЛГВ 45-24.9 ( H = 2,4 м)
• ЛГВ 45-30.9 ( H = 3,0 м)
• ЛГВ 45-36.9 ( H = 3,6 м)
• ЛГВ 45-42.9 ( H = 4,2 м).

Лестницы ЛГВ с углом наклона 60°

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

• Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
• Стальные площадки типа ПГФ со сплошным рифленым настилом
• Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
• Стальные площадки типа ПГВ с решетчатым настилом из просечки
• Стальные лестничные ограждения типа ОЛГ
• Стальные ограждения площадок типа ОПБГ и ОПТГ
• Стальные стремянки типа СГ вертикальных лестниц
• Стальные ограждения типа ОСГ вертикальных лестниц

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

Стальные лестницы-стремянки для колодцев по:

Если Вас заинтересовали наши стальные лестничные марши,
Вы можете отправить нам сообщение,
заполнив следующую форму:

Расчет лестницы на второй этаж в частном доме: нормы, формулы, таблицы

Способ размещения лестницы между этажами желательно обдумать при разработке проекта двухэтажного строения. На внешний вид лестницы влияет высота потолков и наличие свободного пространства. Самый распространенный вариант лестницы – маршевая, имеющая один или несколько пролетов. Маршевая конструкция занимает довольно много места, но она наиболее удобная и безопасная в эксплуатации.

В этой статье вы узнаете:

• Разработка проекта лестницы
• Длина и высота ступеней
• Формула безопасности
• Ширина лестничного марша
• Угол наклона лестницы

Разработка проекта лестницы

Существует ряд методик определения параметров конструкции. Все они базируются на габаритах лестничного марша, обеспечивающих безопасность и комфорт.

Основные параметры, определяющие габариты лестницы:

• вид;
• высота;
• ширина марша;
• площадь основания;
• угол наклона;
• число и размеры ступеней.

Длина и высота ступеней

Это одна из основных характеристик лестницы. Глубина проступи должна давать человеку возможность опираться на ступень все ступней, этот размер не должен быть меньше 250 мм. Если же глубина проступи больше 400 мм, человек собьётся с шага. Если из–за большого угла наклона пролёта параметр получается недостаточным, на ступенях делают выступы, но их размер не должен превышать 50 мм. Все ступени должны иметь одинаковый размер.

Основные термины и понятия понятны из следующего рисунка.

Формула безопасности

В строительстве широко используются формулы удобства и безопасности:

где а – ширина проступи;

h – высота подъема.

На практике строго выдержать заданные пропорции трудно, необходимо постараться допустить минимальное отклонение.

Можно воспользоваться таблицами, приведенными в книге В.С. Самойлова «Современный загородный дом».

Французский архитектор Блондель предложил следующую формулу для расчёта удобства лестницы – а+2h=600–640 мм (средняя длина шага). Этой формулы следует, что при уменьшении ширины ступени ее высота должна увеличиваться и наоборот, длина шага остается в прежних пределах. Для определения количества ступеней высоту потолка делят на высоту подъёма. Если полученное значение – число с дробью, можно сделать нижнюю ступеньку меньшего размера либо распределить этот остаток по всем ступеням, незначительно изменив их высоту. Из соображений удобства следует, что одномаршевая лестница не должна содержать более 18 ступеней.

Ширина лестничного марша

Чаще всего используемая ширина ступеней в частном доме:

• 800–1000 мм – самый распространенный бюджетный вариант, занимает немного места, конструкция достаточно удобна;
• 1000–1250 мм – лестница более комфортная, занимает большее пространство, дороже;
• 1250–1500 мм – удобный вариант, одновременно могут пройти два человека, не мешая друг другу.

Угол наклона лестницы

В строительных нормативах наклон лестницы измеряют в градусах. В стандартных конструкциях этот размер составляет 30–45 градусов, при этих показателях лестница имеет приемлемые габариты и необходимый уровень комфорта.

Конструкция с уклоном 25–30 градусов удобна для детей и пожилых людей, но для её установки требуется больше свободного пространства.

Зависимость размера ступени от угла наклона

Этот угол можно определить, не прибегая к расчетам. Достаточно отложить на листе бумаги (в масштабе 1:10) по вертикали высоту потолка, а по горизонтали – пространство на полу, выделенное под лестницу, и соединить концы отрезков. Длина лестничного марша – это гипотенуза, угол между нею и отрезком, отложенным по горизонтали, и является уклоном лестницы. Если его значение находится в интервале 30–45 градусов, конструкция будет достаточно удобной. Если подъем крутой, необходимо задуматься об установке пролетов.

При выборе угла наклона необходимо учитывать параметр критической высоты – расстояние от любой ступени до потолка. Это значение должно быть не менее 2000 мм.

Компания Woodneva занимается изготовлением и монтажом деревянных лестниц любой конструкции. Наши сотрудники сделают замеры, произведут все расчёты, при необходимости изготовят макет. Лестница, изготовленная из ценной породы древесины, станет украшением вашего дома на долгие десятилетия.

Лестничные марши из железобетона

Лестничные марши из железобетона представляют собой монолитные или сборные конструкции. Они широко используются при возведении зданий различного назначения. Типовые железобетонные лестничные марши изготавливаются в рамках актуальных требований госстандарта.

• Особенности конструкции лестничных маршей
• Типоразмеры ЖБ маршей
• Отделка маршей
• Достоинства ЖБ маршей
• Заключение

Особенности конструкции лестничных маршей

Лестничным маршем называют конструкцию из несущего основания и ступеней. В больших зданиях между этажами предусмотрена специальная площадка, к которой крепятся два марша (один нижней частью, второй – верхней), формируя лестничный пролет. В некоторых случаях площадка является частью готового изделия – производители ЖБИ предлагают железобетонные лестничные марши с площадкой стандартных типоразмеров, но чаще это отдельный элемент.

Лестничные марши входят в категорию сборного железобетона. Выпускаются:

• Цельные конструкции, где опорой для ступенек служат балки или плита, в состав изделия также может входить площадка.
• Железобетонные ступеньки, которые требуется монтировать на стальные тетивы или косоуры, бетонные балки. Чаще всего монтируются прямые лестницы, но сборный лестничный марш также может быть поворотным либо круговым.

Различаются следующие серии железобетонных лестничных маршей:

• ЛМ – плоские, основой для ступенек служит армированная плита.
• ЛМФ – ступеньки опираются на балки-косоуры. Верхняя и нижняя ступенька снабжены фризом, с помощью которого осуществляется крепление к площадкам подходящего типоразмера.
• ЛМП – монолитные пролеты из ребристых (балочных) маршей с одной либо двумя площадками. Монтаж готовых пролетов упрощает и повышает темпы строительства, но такой вариант подходит только для типовых зданий или при возведении сооружений, специально рассчитанных на применение готовых пролетов.

Типоразмеры ЖБ маршей

Лестницы из железобетона должны отвечать техническими требованиями ГОСТа. Регламентируется ряд параметров марша:

• от 3 до 18 ступенек;
• высота каждой ступени – 150-160 мм;
• согласно требованиям к путям эвакуации при пожаре и иных ЧС, минимально допустимая ширина – от 900 мм.

Лестничные площадки в стандартном исполнении имеют длину от 2000 мм и ширину от 900 мм. Предусмотрен выпуск серии для крепления маршей с фризами.

Размеры железобетонных лестничных маршей серийного производства рассчитаны на монтаж двухмаршевых лестниц между этажами, имеющими стандартную высоту: 2700 мм, 2800 мм, 3000 мм, 3300 мм. Конструкции данного типа в первую очередь предназначены для зданий, возводимых из крупных панелей или по каркасно-панельной технологии.

На угол наклона влияет предназначение лестниц. В зданиях производственного назначения при необходимости максимально экономить полезную площадь допускается устанавливать лестничные марши, рассчитанные на установку под углом 45-70°. В жилых и общественных зданиях важно обеспечить удобное перемещение людей с этажа на этаж, поэтому угол наклона должен составлять 25-40°.

Ширина ступеней также является важным критерием оценки удобства и безопасности лестницы. Стандартная ширина рассчитана исходя из размеров стопы и ширины шага взрослого человека. Она варьируется от 280 до 320 мм. Верхняя ступенька может нависать над нижней, максимально допустимый размер выступа – 50 мм.

Высота ступеньки также рассчитана с учетом антропометрических данных взрослого человека средней комплекции. Соблюдение стандартов важно для безопасности передвижения по лестницам. Максимально допустимая высота (с отделкой) – 160 мм.

На вес железобетонного лестничного марша влияют следующие факторы:

• габариты;
• марка бетона;
• наличие полуплощадок в цельной конструкци;
• тип опоры для ступеней (плоская плита, балки)
• наличие накладных проступей на ступеньках.

Зависимость массы железобетонного лестничного марша от типоразмеров конструкции можно увидеть в таблице:

Отделка маршей

Лестничные ЖБ марши различаются вариантом отделки, выполняющей декоративно-защитную функцию. Изделия выпускаются:

• С внешним покрытием из конструкционного бетона. Толщина слоя –15 мм, поверхность должна быть гладкой.
• С отшлифованным покрытием из смеси мраморной крошки со связующим – серым, цветным или белым цементом.

После монтажа железобетонных лестничных маршей и окончания строительных работ, можно выполнить отделку конструкций из ЖБИ. Нижнюю часть и боковины маршей обычно окрашивают, как и вертикальные поверхности ступеней. Также используется облицовка плиткой из керамогранита, клинкера, керамики, натурального или искусственного камня. Важно, чтобы покрытие площадок и ступеней было износостойким и нескользящим.

Достоинства ЖБ маршей

При производстве цельных лестничных маршей и элементов сборных конструкций допускается использовать легкие бетоны и тяжелые бетоны, имеющие среднюю плотность. Для создания арматурного каркаса применяют рифленые стержни и проволоку из стали.

Лестничные марши подходят для установки как внутри построек (лестницы межэтажные, цокольные и подвальные), так и снаружи зданий. ЖБИ, соответствующие ГОСТу, рассчитаны на использование в любых регионах, независимо от климата и сейсмической активности.

К достоинствам ЖБ маршей относят:

• надежность и долговечность;
• износостойкость;
• огнестойкость (предел огнестойкости железобетонных лестничных маршей соответствует требованиям к путям эвакуации людей);
• возможность отделки различными материалами;
• нетребовательность к обслуживанию.

Лестницы в зданиях должны быть максимально безопасными, способными обеспечить удобный спуск и подъем, в том числе в экстренных ситуациях, когда требуется массовая эвакуация людей из здания. Стандартные железобетонные лестничные марши полностью отвечают данным требованиям.

Заключение

Лестничные ЖБ марши – практичное и экономически выгодное решение для многоэтажных зданий. Несмотря на необходимость использования подъемной техники для монтажа конструкций из сборного железобетона, готовые марши все чаще используют и в индивидуальном домостроении. При этом важно правильно выполнить расчеты и подобрать ЖБИ требуемых размеров.

Оптимальные и нормативные размеры ступеней лестницы в доме

При сооружении двухэтажных загородных коттеджей и дач необходимо соблюдать нормы и стандарты во всех строительных процессах, в том числе и при устройстве лестничных конструкций. Наибольшая нагрузка в них выпадает на ступени. От параметров этих элементов зависит комфорт и длительность эксплуатации межэтажных маршей. Ниже мы расскажем о допустимом диапазоне размеров ступеней лестницы в доме, обеспечивающем удобную и безопасную эксплуатацию.

Размер ступеней лестницы по ГОСТ

Нормы учитывают все нюансы строительства и использования переходных конструкций следующих типов:

• межэтажных;
• подвальных;
• чердачных.
• эвакуационных.

Межэтажные домашние лестницы могут быть следующих типов:

• прямые;
• поворотные;
• винтовые;
• забежные.

Согласно СП “Дома жилые одноквартирные”, уклон, ширина и высота ступеней лестниц в частных домах должны “обеспечивать удобство и безопасность передвижения”, “ширина и уклон лестниц не регламентируются”.

Как видите, прямого указания на размеры ступеней нет. То есть по факту эти параметры жестко не нормируются. Однако есть общепринятые правила, основанные на опыте: стандартная высота ступени лестницы должна быть в пределах 15–25 см, а глубина – 25-30 см.

Для чердачных, складных, подвальных вариантов допускается превышение норм стандартных вариантов. Эти модели используются редко, место их установки часто ограничено, поэтому высота ступеней может быть выше, а ширина уже. Конструкции такого назначения часто бывают нестандартными. Устанавливая марш на чердак или в подвал, учитывают, что должно быть удобно не только подниматься, но и спускаться.

Требования к размерам ступеней эвакуационных лестниц

Лестницы для пожарной эвакуации есть в каждом здании, в том числе и в индивидуальных жилых домах. К этому виду конструкций выдвигаются особые требования.

В эвакуационных маршах не допускается установка:

• винтовых и забежных вариантов;
• разных размеров ступеней лестницы;
• криволинейных конструкций;
• деревянных элементов.

Требования к эвакуационным лестницам прописаны в СП “Системы противопожарной защиты. Эвакуационные пути и выходы”:

• глубина ступеней прямой лестницы – не менее 25 см;
• глубина ступеней винтовой лестницы – не менее 18 см в середине;
• высота подступенка – не более 22 см;
• допустимый уклон – не более 45°;
• количество ступеней в одном марше – от 3 до 18 шт.

Мы рекомендуем во всех частных домах при сооружении главных лестниц обязательно руководствоваться вышеуказанными требованиями к размерам и количеству ступеней.

С точки зрения действующих нормативов в индивидуальных жилых домах такие ограничения избыточны. Но по факту именно они гарантируют вам удобство и безопасность использования лестницы.

Эргономичный размер ступеней лестницы

Самым важным элементом переходной конструкций являются ступени. При расчетах эргономики лестницы на второй этаж учитывают:

• шаг ступеней и уклон марша;
• глубину проступи;
• высоту подступенка;
• угол наклона.

Шаг ступеней и уклон лестницы

Длина шага высчитывается исходя из стандартной длины шага человека – 60-64 см. Величина лестничного шага (ЛШ) равняется сумме глубины ступени (ГС) и высоты двух подступенков (ВП). Общая сумма для удобной конструкции должна быть в пределах 60-64 см.

Универсальная формула удобства: ЛШ = ГС + 2ВП = 60-64 см.

Уклон лестницы рассчитывается как соотношение высоты пролета к его длине. Для нормальной модели он должен быть в пропорции 1:2 соответственно. Классические эргономичные размеры – 15х30 см.

Передвигаясь по такой конструкции, человек не будет испытывать дискомфорт, не собьется с привычного шага. Стандартный угол наклона не заставляет напрягаться, высоко поднимать стопу.

Глубина проступи

Глубина ступеньки должна обеспечить комфортное расположение ноги на поверхности, не быть слишком малой, чтобы стопа не свисала и не быть слишком большой, чтобы подошва не «утонула» на ступеньке. Этот параметр входит в габаритные размеры и влияет на длину и высоту конструкции.

Оптимальным выбором считается ширина в пределах 25-30 см. Это средний размер стопы человека. Чтобы сэкономить материал и сделать передвижение более комфортным, промежуток между проступями оставляют открытым. Такой ход позволяет удобно расположить стопу на ступеньке, не опасаясь, что она будет свисать или скользить.

Высота подступенка

Допустимый размер подступенка находится в пределах 15-25 см. Такое расстояние между ступенями гарантирует удобное и безопасное перемещение по маршу. Даже если запланировано открытое пространство между проступями, высота между ними должна соответствовать существующим нормам.

Для всей лестницы высота подступенка должна быть одинаковой.

Спуск и подъем должны быть комфортными и безопасными. Небольшой размер приведет к семенящей походке. Большая высота сделает передвижения затрудненными. При расчетах высоты подступенка учитывают формулу шага. Если стандарт не будет соблюден, конструкция станет неудобной.

Ширина пролета

Оптимальной шириной пролета считается 90-120 см, минимальной – 80 см. Подъем и спуск по маршу должен быть удобным и обеспечить свободный проход 2 людей. Если предусматривается поднятие габаритных грузов на второй этаж, то ширину планируют большего размера.

Комфортная ширина лестниц – эти значения немного больше минимальных

В моделях «гусиный шаг» можно устанавливать меньшую ширину за счет того, что ступени имеют неравномерную величину. Такой вариант часто применяется для чердачных и подвальных помещений. Реже монтируется в качестве межэтажного подъема.

Конструкция типа “Гусиный шаг”

Расстояние между проступями делают большим, но при монтаже их устанавливают в шахматном порядке, чтобы человек поочередно наступал на левые и правые ступеньки. Это позволяет сохранить удобное передвижение и делает марш узким.

Онлайн-калькулятор для расчета

Онлайн-калькулятор расчета лестниц облегчает расчет размеров маршей. Он позволяет сделать быстрый и правильный подбор необходимых параметров. Для этого необходимо подставить свои значения в формулу и получить ответ.
Проверить правильность данных можно, используя приведенную выше формулу.

Параметры винтовых лестниц

Винтовые межэтажные варианты за счет своей компактности популярны в коттеджах с небольшой площадью. Они экономят пространство. Но устанавливая такие модели, учитывают возраст проживающих в доме. Детям и пожилым людям сложно передвигаться на таких маршах.

Для спиральных моделей не учитывается угол наклона. Но и такие варианты имеют свои стандарты, которые должны быть соблюдены. В винтовой конструкции ширина наружной части проступи больше внутренней. Допускаемый минимум внутренней части – 10 см. Максимальная величина наружной – 39 см. Минимально допустимая ширина винтовой лестницы – 80 см.

Оптимальные размеры ступени винтовых конструкций

В таких конструкциях редко устанавливают подступенок, но высота шага должна быть равной на всей длине, удобной и обеспечивающей безопасность.

Требования к забежным ступеням

Ступени забежной лестницы имеют форму трапеции или усеченного треугольника. Глубина проступи имеет переменную величину. У основания она минимальная, в наружной части – большая. При неодинаковых параметрах глубины проступи высота подступенка остается одинаковой.

Пример размеров забежной лестницы

Для ширины каждого фрагмента нормы СНиП определяют минимальный размер: у основания – 10 см, наружный – не более 40 см.

Уличные конструкции

Параметры уличных ступеней отличаются от внутренних аналогов. Это относится к элементам, расположенным у входа в здание, а также на территории участка. Часто снаружи устанавливают не только прямые, но и поворотные варианты. Угол поворота – 90°, 180°, иногда произвольный. Это делает вход в здание удобным и доступным с любой стороны.

Модели для крыльца часто делают из железобетона. Они отличаются надежностью и прочностью. Параметры выбирают в зависимости от местного ландшафта, дизайна дома.

Наружная лестница с удобным заходом с двух сторон

В таких вариантах допускается более пологий наклон лестницы. На невысоких ступеньках удобней двигаться, человек чувствует себя уверенно и без перил. Диапазон размеров следующий:

• глубина ступени – 25-40 см;
• высота подступенка – 15-25 см.

В качестве материала для наружных конструкций используется не только ж/б, но и камень, дерево. Для установки вне помещения древесина обрабатывается специальными растворами, придающими устойчивость к влаге, перепадам температур, вредителям. Металлические изделия покрываются антикоррозионными составами.

Соединив требования госстандартов и индивидуальные условия, можно получить удобную, надежную и безопасную конструкцию.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

• Инструкция по самостоятельной регулировке пластиковых окон
• Как правильно сделать внутренние перегородки в деревянном доме

—>

Все о строительстве и ремонте

2013–2021 © Самостоятельное строительство — сайт для тех, кто строит!

Лестничные марши бетонные: размеры по ГОСТ, уклон и размеры ступеней, требования к перилам

Бетонные лестничные марши отличаются универсальностью, надежностью, прочностью, дешевизной. Они неприхотливы в отделке, изготавливаются по нормативам Госстандарта, определяющим их параметры и габаритные размеры. Конструкции делаются из тяжелых бетонных смесей, устойчивых к влаге и низким температурам, армируются проволокой либо стержнями из стали.

ГОСТ на лестничные марши и площадки: варианты исполнений

Бетонные лестницы многоэтажного строения подразделяются на марши, число которых зависит от количества этажей. Конструкционно они представляют собой ступеньки, зафиксированные на армированных балках несущего типа. Площадочные блоки соединяют смежные элементы, формируя лестничный пролет, бывают индивидуальными по исполнению или отливаются комплексно со всей конструкцией.

Составные ЖБИ на косоурах с тетивами служат для возведения нетиповых конструкций.

По своей конфигурации приспособления делятся на:

• одно- или двухмаршевые;
• многомаршевые;
• поворотно-круговые прямые;
• с направленностью влево или вправо.

Согласно ГОСТ-9818-85, организация установки пролетов бывает в плоском исполнении (ЛМ), которое строится на ровной плите с армированием.

Марши с ребрами (ЛМФ) оснащаются фризовыми элементами, устанавливаются на ж/б балках, сверху и снизу на элементах предусмотрены фризы для фиксации.

Пролеты с ребрами для лестниц (ЛМП) имеют 1 либо 2 встроенных площадки. Схема-монолит удобна тем, что требует минимальных сроков установки, однако рассчитана только на типовые и отдельно подготовленные строения.

Лестничные площадки: размеры по ГОСТ

Лестничные площадки (ЛП) необходимы для связки пролетов со ступеньками. Маршевые части поворотной конфигурации оборудуются 1 или 2 ЛП. Объект по длине между парой прямых связующих элементов делают равным 600-620 мм (средний шаг человека). Аналогичный параметр на поворотных ЛП составляет от 1000 мм. По ширине указанные конструкции берутся не меньше идентичного маршевого показателя, а толщина площадки равняются высоте подступеней.

В таблице приведены основные размеры некоторых марок (согласно ГОСТ).

Угол уклона лестничного марша

Уклон железобетонного марша должен вмещаться в пределы 25…40º для жилых построек, чтобы обеспечивался максимальный комфорт передвижения. В обустройстве промышленных сооружений более важным показателем является экономия полезного пространства, поэтому указанная характеристика допускается в пределах 45…70º.

К самым пологим элементам относятся пандусы с наклонным углом около 30º. Чем меньше рассматриваемый параметр, тем больше пространства потребуется на возведение конструкции. Для приставных систем — аналогичный показатель от 45 до 75º. Крутые эвакуационные конструкции могут монтироваться с показателем свыше 75º.

У приспособлений навесного типа (вертикальных пожарных лестниц) наблюдается самый развернутый угол наклона.

В продаже представлено достаточно разновидностей ЖБИ, из которых подбираются готовые железобетонные приспособления для строений, стандартных по высоте. Несмотря на это, встречаются неординарные объекты. Чаще всего излишки лестничного марша по высоте компенсируют нижней фризой, которую утопают в бетонной основе.

Поднимать ее выше остальных ступенек категорически не рекомендуется, поскольку возрастает риск получения травм при спешке или при плохом освещении. Как вариант, площадку снизу делают под малым углом. При эксплуатации указанной конструкции подобный уклон не виден, а лишняя высота убирается. Если длины марша недостаточно, меняют конфигурацию сверху, при этом фриз упирается в нижнюю часть выступа.

Габариты марша

К основным размерам ж/б лестничного марша относятся привычные параметры, включая длину, ширину и высоту наклонной проекции. В случае как с монолитными конструкциями, так и со сборными аналогами, производятся системы стандартных габаритов (по ГОСТ), поэтому нет необходимости выполнять предварительно самостоятельные расчеты.

Размеры, с учетом разновидностей объекта и высоты уровня:

• лестничный марш (мм) — длина составляет от 1670 до 6960;
• ширина расчетная (мм) — от 900 до 1100 (предусмотрены вариации 667-1800);
• число ступеней по стандарту (штук) — 16;
• типовая ширина ступеней (мм) — 280-320, меньшие могут применяться для обустройства спуска в подземные и подвальные объекты;
• ступени по высоте (мм) — 150;
• навес проступи над низом подножки (мм) — 50.
• наклонная проекция по высоте (мм) — 150.

Высота возведения железобетонных маршей

Марш в высоту не должны превышать 3 м (нормы ГОСТ). Если требуется сооружение конструкции с большим показателем, ее оснащают межуровневыми площадками.

При этом объект по ширине меряется без учета пространства, занимаемым защитным ограждением. Это значение не должно быть менее 0,8 м. Отклонения от расчетных норм неприемлемы при выходе за границы предельных стандартов и технологической программы изготовления указанных систем.

Какую ширину имеют по ГОСТ марши и площадки?

Для приспособлений с повышенными пропускными возможностями предусмотрена оптимальная ширина 1,2 м. В общественных строениях с завышенными потолками это значение достигает 2 м. При соответствии всем требованиям ГОСТ следует учитывать и оптимизировать характеристики элементов для обеспечения максимально безопасного и комфортного перехода.

Размеры ступеней

Габариты шага — это сумма проступи по ширине и высота пары смежных подступеней. Хорошим показателем считается 600-640 мм. Главное — грамотно рассчитать характеристики ступеней с учетом их количества и общей высоты марша. Проступь по ширине должна позволять нормально ставить ногу человеку со средним размером стопы. По ГОСТ этот показатель составляет 260-320 мм.

Средний габарит подступени — 170 мм (допуски — от 140 до 200 мм).

Безопасность лестницы характеризуется суммированием высоты ступени и ее ширины по горизонтали. Оптимальный показатель — 460 мм. Вторая норма — разность высоты ступеньки и ширины прилегающей проступи. Это значение по стандартам составляет 120 мм.

Рассчитывая число ступеней в марше, сначала изучают общую высоты лестницы. Важными параметрами является шаг по ширине и угол уклона. По ГОСТ от 14.03.85 оптимальной маршевой конструкцией считается сооружение с 15 ступенями.

Требования к перильным ограждениям

На завершающей стадии строительства подъемника занимаются монтажом защитного ограждения. Перильные конструкции играют роль надежной опоры, облегчая перемещение по пролетам.

В систему стандартного перильного ограждения входят опорные столбики, сами перила и заполнение. При размещении марша вдоль стеновой перегородки его оборудуют перилами с одной стороны.

Высота крепления поручня должна быть комфортной для человека среднего роста. Такое решение оправдано, если ширина пролета превышает 850 мм.

При установке лестниц, ширина которых колеблется от 2 до 2,5 м, в центральной части конструкции монтируют дополнительный поручень. Также рекомендуется обустроить еще одну перекладину для детей. Расстояние от нее до поверхности проступи составляет 0,5 м.

Штатные габариты высоты обустройства поручня — 0,9-1 м. Этот показатель оптимален для удобного передвижения большинства людей по лестничным маршам. Перильные элементы должны размещаться, не прерываясь на всем протяжении подъемника, острые углы и выступы исключаются. Поверхность перил должна делаться гладкой, а вся конструкция обустраиваться согласно нормативам ГОСТ.

При этом потребители должны соблюдать правила пользования, транспортировки и хранения указанных конструкций, которые предписаны нормативными документами. Это важно не только для обеспечения безопасной перевозки и установки маршей, но и для жизни и здоровья людей, которые будут их использовать.

Размеры лестничных маршей. Этапы постройки маршевого межэтажного сооружения

Маршевые лестницы устанавливаются в домах, как частных, так и многоквартирных, в тех случаях, когда нет необходимости в экономии пространства.

Если высота между этажами больше 3 метров, то марш разделяется промежуточной площадкой, делящей лестницу на две части.

Фото поворотной маршевой лестницы на металлическом косоуре

Маршевые лестницы могут похвастать большим разнообразием конструкций и видов: прямые, поворотные или площадкой, одно- и двухмаршевые, бетонные, деревянные или комбинированные . Прямые одномаршевые лестницы более просты в изготовлении, поэтому их чаще всего пробуют сделать своими руками.

Более сложные варианты лучше доверить профессионалам, только они смогут правильно рассчитать необходимый размер лестничного марша и сделать лестницу настоящей изюминкой интерьера.

Как сделать маршевую лестницу самостоятельно

Конечно, предлагаемые на рынке лестницы необычайно красивы и даже роскошны, но и цена на подобные изделия «кусается». А ведь у собственников жилья возникает необходимость не только в парадной конструкции на второй этаж, но и в удобной недорогой, «без претензий», лестнице на чердак или в подвальное помещение. В таких случаях мастера-самоделкины тщательно штудируют тематическую литературу и приступают к их самостоятельному изготовлению.

Расчет размеров лестничного марша

Если в проектной документации дома не предусмотрен конкретный тип лестницы и нет никаких цифр, то самым важным моментом строительства становится расчет размеров будущей конструкции.

Мы не будем рассказывать про размеры бетонных лестничных маршей, которые устанавливаются в многоквартирных домах, их изготавливают на производстве в соответствии с ГОСТ 8717.0-84 «Ступени железобетонные и бетонные». Имеет смысл дать исчерпывающую информацию по расчету размеров лестниц в частных домах.

Обратите внимание!
При проектировании лестницы важно помнить, что она традиционно является местом повышенной опасности, поэтому все расчеты количества ступеней и площадок, их ширины и длины должны не сильно отличаться от стандартных размеров.

На этапе определения типа будущей конструкции и места ее расположения, также производится предварительный расчет основных параметров и материалов изготовления:

• Дерева – безусловно, самого дешевого и доступного большинству строительного материала. К тому же, древесина легко поддается обработке, и самостоятельное изготовление лестницы не составит особого труда. На помощь мастерам придет пошаговая инструкция, изложенная ниже;

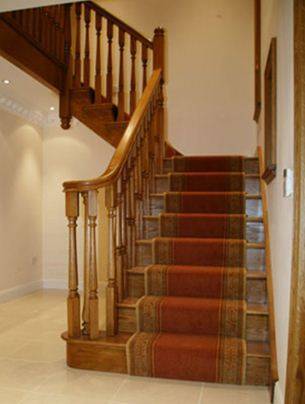

Дерево привносит в интерьер уют

• Металл – прочный и невероятно пластичный материал. Работа с ним требует наличия определенных навыков и умений, а также специального оборудования;

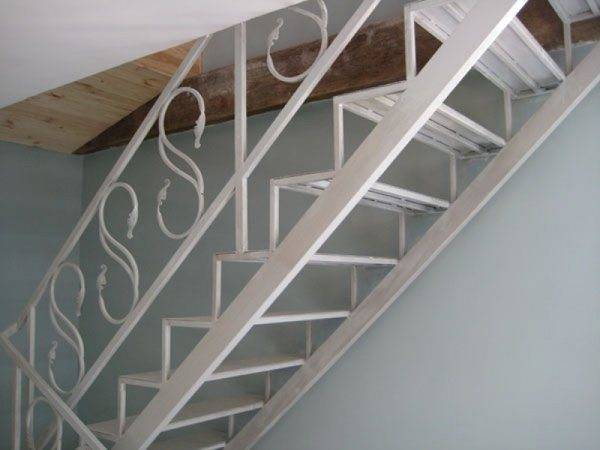

«Воздушный» металл

• Комбинированные лестницы – сочетание дерева и металла, стекла и натурального камня дают простор воображению доморощенных дизайнеров, но все же работу с такими материалами лучше доверить специалистам.

Ажурная ковка и теплое дерево

Основные параметры маршевых лестниц

1. Стандартные размеры лестничного марша в частном доме определяются, прежде всего, высотой между полом и потолком. Эта величина должна быть более 2 метров. Если высота между этажами превышает 3 метра, рекомендована установка двухмаршевой лестницы.
2. Наиболее удобным, комфортным и безопасным для ежедневного использования является угол наклона межэтажного сооружения не более 45*. В целях экономии пространства допускаются углы и в 25*-36*, но перемещаться по таким лестницам будет крайне сложно.
3. Размер ступеней лестничного марша рассчитывается по формуле Ах2 + Б=62(64)см, где А – высота подступенка, Б – ширина ступени (проступь), а 62-64см – длина шага среднестатистического человека на плоскости. Важно, чтобы все ступени были одинакового размера и ширины;
4. Каждые 10-12 ступеней прямой маршевой лестницы целесообразно предусмотреть площадку, длина которой должна быть кратная человеческому шагу;
5. Минимальная ширина лестничного пролета для частного дома – от 90 см. В ряде случаев допускает уменьшение показателя до 70 см, но это сказывается на безопасности и удобстве перемещения между этажами;
6. Стандартное расстояние между балясинами – 15 см, однако, если в доме проживают дети, его возможно сократить до 12 см.

Этапы постройки маршевого межэтажного сооружения

В конструкции маршевых лестниц применяют тетивы или косоуры.

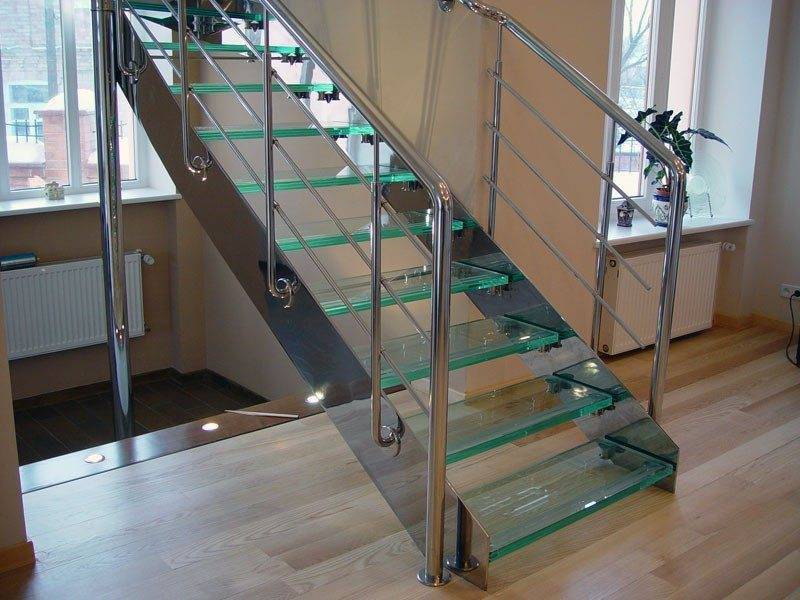

Лестница на тетиве – ступени из закаленного стекла вставлены в специальные пазы

Тетивы крепятся непосредственно к стене или специальным опорам, а ступени вставляются в пазы. Более надежной считается лестница на косоурах, когда ступень накладывается сверху в пропил и вся нагрузка приходится на верхнюю часть косоура.

Кроме того, лестницы на косоурах более просты для самостоятельного изготовления.

• Поскольку от качества косоуров напрямую зависит надежность всей постройки, то не стоит экономить на материале – сосновая доска шириной 40 см идеально подойдет;
• Далее изготавливаем лекало, повторяющее профиль ступеней. Наносим разметку на доски;

Выпиливаем по лекалу косоуры и проверяем уровень

• При помощи лобзика или ножовки выпиливаем углы;
• Сделав один косоур, используем его как шаблон для других. 3-4 косоуров будет достаточно для прочной и надежной лестницы;
• Отмеряем и выпиливаем нужное количество ступеней и подступенков, учитывая при этом выступ ( не более 4 см);
• Ступени, как и прочие элементы конструкции, крепятся на саморезы, гвозди или клей;

  Монтаж ступеней на косоур

• После монтажа ступеней начинаем прикручивать к ним балясины и сооружать перила;
• Более надежный, но сложный вариант крепления ступеней на косоур при помощи треугольных кобылок, крепящихся специальным шкантом. Для шкантов в косоуре предварительно делается паз;
• Последним этапом станет нанесение на древесину специального средства, защищающего от насекомых, плесени и сырости.

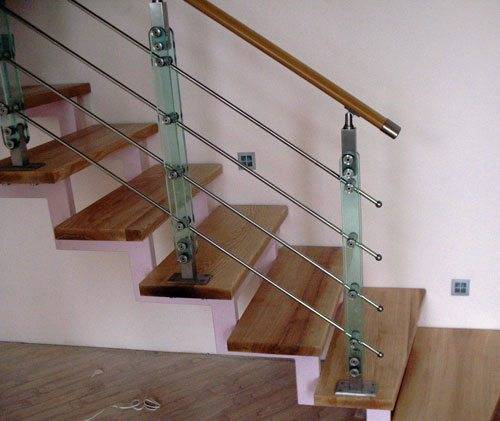

Лестница на косоурах – красиво и надежно!

Как вы видите, сделать самостоятельно маршевую лестницу на косоурах не так уж и сложно. Главное, тщательно рассчитать и не один раз проверить все необходимые размеры, приобрести качественный строительный материал, инструмент и запастись терпением.

Резюме

Мы рассказали вам о видах маршевых межэтажных сооружений, об основных параметрах и правилах их расчета, о том, как самостоятельно изготовить простейшую деревянную лестницу на косоурах. В видео в этой статье представлены дополнительные сведения по рассмотренной теме.
