Как сделать мауэрлат

Способы крепления мауэрлата для крыши

Крыша дома состоит из нескольких элементов, один из которых мауэрлат. Что такое мауэрлат в строительстве крыши? Это пояс, укладываемый на стены дома по всему периметру. На него и упирается стропильная система кровли. Значит, нагрузки, которым будет подвергаться этот элемент крыши, огромные: вес стропил, обрешётки, кровельного материала и атмосферных осадков. То есть на вопрос, для чего нужен мауэрлат, можно ответить так – чтобы равномерно распределить нагрузки от кровли на стены здания, плюс жёстко привязать стропильные ноги к строению.

Из чего изготавливают мауэрлат

Есть несколько готовых материалов в виде деревянных или стальных профилей: брус, стальной уголок, швеллер, труба, двутавр. Можно собрать конструкцию из досок, соединив между собой. Рассмотрим каждый вариант по отдельности, определим достоинства и недостатки каждого.

Деревянный брус

Применяются брусья разного сечения в зависимости от веса самой крыши. Минимальное сечение мауэрлата – 100х100 мм, максимальное 200х200 мм. Особое внимание надо обратить на сорт используемой древесины. Чем меньше сучков, тем лучше, этот дефект плохо работает на растяжение, образуя довольно глубокие трещины. Последние снижают прочность материала. А ведь именно мауэрлат, как никакой другой элемент здания, подвергается нагрузкам на растяжение.

Мауэрлат из деревянного бруса для крыши дома

Доски, скреплённые между собой

Если крыша небольших размеров, нагрузка от неё будет тоже небольшой. Рекомендуется сэкономить, установив вместо бруса соединённые между собой доски толщиною 50 мм. Две доски шириною 100 мм создадут брус сечением 100х100 мм. Четыре доски шириною 200 мм – мауэрлат сечением 200х200 мм. Соединять можно гвоздями, саморезами, болтами (шпильками).

Мауэрлат из скреплённых досок между собой

Стальной профиль

Металл для мауэрлата используется редко. Это дорого, любой металлический профиль – дополнительная нагрузка на стены, что не приветствуется. Нередко используют трубу, но она выступает, как дополнение к повышению жёсткости всей кровельной системы.

Трубу пропускают через стропильные ноги, в которых делаются сквозные отверстия. Сама труба обязательно крепится к деревянному брусу.

Требования к данной системе:

  • диаметр трубы должен быть на 100 мм быть меньше, чем ширина стропил;
  • отверстия в стропильных ногах делается строго по одной оси;
  • крепление трубы к мауэрлату производится хомутами.

Способы крепления мауэрлата к стене

Существует несколько способов крепления мауэрлата для крыши к стене. При этом учитывается наличие или отсутствие армированного сейсмопояса – ленточный фундамент, заливаемый, как верхняя обвязка наружных стен и всей конструкции здания для придания монолитности.

Крепление на армопояс

Все начинается с закладки армирующего каркаса, изготовленного из стальной арматуры. По сути, это клетка с определёнными размерами ячеек из двух-трёх решёток, соединённых между собой вязальной проволокой. Каркас укладывается поверх стены внутрь установленной опалубки.

Этап 1. Процесс установки армирующего каркаса

К нему привариваются или привязываются анкера (резьба, с одной стороны, второй конец загнут под 90°). Длина анкера выбирается с таким расчётом, чтобы из армопояса торчал резьбовой конец высотою, равной толщине мауэрлата плюс 5 см. К примеру, высота деревянного бруса – 10 см, то выступать из армопояса крепёжное изделие должно на 15 см. Учитывая, что часть крепежа располагается в бетонном поясе, минимальное расположение его относительно глубины – половина толщины пояса, то общая длина анкера – 5 см плюс толщина мауэрлата плюс минимум половина толщины армопояса.

Внимание! Анкера располагают относительно длины армированного пояса на расстоянии 60-120 см между собой на одной линии строго посередине стены. Чаще для определения количества анкеров используют соотношение количества стропильных ног. Сколько в кровельной конструкции последних, столько должно быть минимум крепежей для мауэрлата.

Бетонирование армированного пояса

Для заливки пояса используется бетон марки М400: пропорциональное соотношение цемент-песок-щебень – 1:3:3. Количество используемого раствора определяется размерами самой фундаментной конструкции. Ширина пояса должна равняться ширине стены, высота 150–250 мм.

Этап 3. Заливка бетоном подготовленного армирующего каркаса

Заливку конструкции проводят за один раз. Распалубку производят через 7–10 дней, нагружать её лучше через 28 дней, когда бетон наберёт марочную прочность.

Подготовка и установка бруса

Размер между анкерами известен, его переносят на брусья, в которых делаются сквозные отверстия диаметром чуть больше диаметра металлического крепежа. К примеру, если используются анкеры диаметром 12 мм, отверстие должно высверливаться диаметром 14 мм.

Важно! Сверление производить снизу–вверх. То есть, с какой стороны бруса начали проводить сверление, та сторона будет нижней с прижимом к армопоясу.

Так как один брус не закроет своею длиною всю стену, то стыковать два соседних надо путём соединения их в пол запила. Брус по сечению распиливается пополам на длину 150-200 мм.

Пример стыковочного запила бруса

Два элемента укладываются друг на друга запиленными краями и скрепляются между собой разными крепёжными изделиями:

  • металлическими скобами из арматуры диаметром 12 мм;
  • длинными саморезами;
  • гвоздями;
  • саморезами и крепёжными перфорированными профилями.

Процесс сборки мауэрлата заключается в следующем.

    На армирующий пояс укладывается гидроизоляционный материал.

Этап 4. Процесс гидроизоляции армирующего пояса
Подготовленные брусья укладываются поверх со вставкой анкеров в отверстия.

Этап 5. Установка бруса на армопояс
Производится затяжка бруса к поясу с помощью гаек, под которые обязательно устанавливаются широкие шайбы.

Этап 6. Процесс затяжки бруса к армопоясу
Производится скрепление брусьев между собой одним из вышеописанных методов.

Этап 7. Процесс скрепления брусьев металлическими скобами

Важно в проводимом процессе – выставить мауэрлат по горизонтали. Поэтому его проверяют уровнем. Если необходимо поднять какую-то часть конструкции, укладывают деревянные подкладки. Надо опустить, вырубают нижнюю плоскость требуемой толщины.

Крепление к кирпичной стене без армопояса

Здесь несколько вариантов крепления. У каждой из них свои плюсы и минусы.

Крепление проволокой

Нужна проволока диаметром 4–6 мм, скрученная в несколько слоёв. Укладывают её в кирпичную кладку, как сквозной элемент, на уровне 4–6 рядов ниже установки мауэрлата. После укладки мауэрлата на стену его сверху обвязывают проволокой, подтягивая к стеновому торцу.

Важно правильно подогнать скрученные проволоки по длине. Придётся учитывать высоту кирпичной кладки от места закладки проволочного крепежа, толщину и ширину мауэрлата, длину скрутки для затягивания (где-то 15–25 см). Полученный размер увеличивается вдвое, прибавляется ширина стены.

Пример крепления мауэрлатного бруса при помощи проволоки

Расстояние между уложенными проволоками определяется так же, как с анкерами. Основное правило – начинать монтаж после высыхания кладочного раствора.

Можно вместо проволоки уложить в кирпичную кладку стальные трубы мелкого диаметра. А уже через них пропустить проволоку крепления.

Использование деревянных пробок

Деревянные пробки – тот же брус меньшего сечения, который разрезается на небольшие куски длиною по 20–25 см. Их закладывают в кирпичную кладку, предварительно обработав антисептическим составом. Здесь несколько вариантов, где можно установить в стене деревянные пробки:

  • в верхнем ряду посередине ширины стены;
  • с внутренней стороны стены под мауэрлатом;
  • с внутренней стороны под мауэрлатом ниже на 1–2 кирпича.

Обычно к пробкам мауэрлат крепится металлическими скобами.

Использование шпилек и проволоки

Необходимо приготовить шпильки длиною чуть меньше ширины стены, плюс 3 см в качестве выступа за пределы стеновой конструкции. Именно выступ должен быть снабжён резьбой, шайбой и гайкой. Противоположный конец крепежа должен быть загнут под 90°.

Пример правильного крепления мауэрлатного бруса шпильками

Шпилька закладывается в кирпичную кладку в горизонтальном положении на 4–6 рядов ниже уровня установки мауэрлата. Резьбовой конец должен выходить с внутренней стороны. После монтажа мауэрлата на шпильку накручивается проволока, сложенная в несколько слоёв (3–4), которую поджимают шайбой и гайкой. Свободный конец крепят любыми средствами и способами к мауэрлату. Есть вариант, когда мауэрлат проволокой не скрепляют, а крепят стропильные ноги, которые подтягиваются к мауэрлату, прижимая его к стене. Основная задача и в первом, и во втором случае – натянуть проволоку так, чтобы она приняла строго вертикальное положение и по степени натяжки представляла собой струну.

Крепление анкерами

Технология чем-то похожа на устройство мауэрлата с использованием анкеров по армопоясу. Здесь применяются те же анкера, которые закладываются в кирпичную кладку вертикально на глубину 45–50 см. Нижний конец загнут под прямым углом, его обязательно укладывают под кирпич, а не в шов между кирпичами.

Основная проблема – провести установку крепежей вертикально. Поэтому совет – собирая кирпичную кладку, постоянно проверяйте расположения анкера на вертикальность, используя отвес или уровень. Небольшое отклонение – большая проблема при надевании мауэрлата на крепёжные изделия.

Крепление мауэрлата при помощи анкеров к кирпичной стене

Здесь также проводится подготовка деревянных брусьев с учётом расстояния между крепёжными отверстиями и их высверливанием.

Внимание! Все способы, используемые по технологии монтажа мауэрлата без армопояса, возможны лишь в том случае, если перепады верхних торцов стен незначительны. Если перепад большой (более 1 см), то придётся поверх стены залить стяжку из цементно-песчаного раствора. Толщина стяжки – не менее 5 см.

Правила сборки мауэрлата для двускатной крыши

Мауэрлат для двускатной крыши – пояс, разложенный по периметру здания. Здесь неважно, будут ли опираться стропильные ноги на всю опорную конструкцию или нет, потому что нагружаться будут всего лишь две стороны периметра. Мауэрлат для крыши этого типа – единое устройство, монолитное по своей сути. Поэтому собирается оно в виде единой конструкции с использованием вышеописанных технологий крепления.

Необходимо отметить, не всегда кажется, что можно соорудить мауэрлат для крыши в виде монолитной конструкции. Если кровля взводится по балкам перекрытия, то последние своими концами укладываются на стены здания, а значит, монолитность мауэрлата обрывается именно балками. Что можно предпринять в этом случае. Вариант один – сделать запил балок вполовину с установкой их в пазы мауэрлата, которые также вырезаются в половину высоты с учётом ширины балки. В такой конструкции высота балок и мауэрлата выбирается одинаковой. Обычно последний подгоняется под первые. При этом стропильные ноги стараются упереть именно в балки тем самым снизив нагрузки.

Не надо думать, что мауэрлат для двускатной крыши – какая-то отличная конструкция от мауэрлатов других кровельных сооружений. Она может отличаться от односкатной крыши, где часто высокую сторону упирают в фасадную стену, возведённую выше задней. В такой постройке мауэрлат не используют. В остальном – это обычный пояс для равномерного распределения нагрузок.

Выбирая мауэрлат для двускатной крыши или других разновидностей крыш, надо понимать, что это фундамент – основа для кровельной системы. Именно она подвергается большим нагрузкам, поэтому к выбору материала, размерам мауэрлата для кровли, к технологии монтажа, особенно к способу крепления, должны предъявляться строгие требования. Поэтому отвечая в статье на вопрос, что такое мауэрлат в строительстве крыши и как выполнить его монтаж, были разобраны все доступные методы крепления.

Видео-инструкция по монтажу

Выбор размеров и сечения мауэрлата при строительстве крыши

Мауэрлатный пояс — это основание для установки стропил кровли. От качества его изготовления и установки зависит срок службы кровли. Мауэрлат изготавливается из бруса или аналогичного материала. Служит для распределения нагрузки кровли на стены дома, обеспечивая дополнительную обвязку кровельной системы.

  • Конструкция и устройство мауэрлата
  • Выбор материала и его особенности
  • Установка и сборка конструкции
    • Монтаж без армированного пояса
    • Создание армированного пояса
    • Сборка и выбор материала для опалубки
    • Выбор крепёжных элементов
    • Работы по заливке бетона
    • Укладка гидроизоляционных материалов
  • Варианты крепления стропильной системы
  • Основные нюансы монтажа

Конструкция и устройство мауэрлата

Главной задачей мауэрлата является равномерное распределение нагрузки кровли и свесов на несущие стены дома. Вторая его задача, это максимальное снижение фактора парусности кровли, минимизируя риск срыва кровли порывом ветра.

На практике встречаются здания, у которых отсутствует этот элемент, у них стропильная система напрямую крепится к коробке здания, но в этом случае вся нагрузка приходится на точки крепления стропил.

Выбор материала и его особенности

Как правило, для изготовления используют деревянный брус, двутавровую металлическую балку, швеллер или другие различные металлические изделия:

  • Деревянный брус. При использовании бруса для мауэрлата размеры сечения должны быть следующими: 100×100 мм, 100×150 мм, 80×180 мм, 150×150 мм или 200×200 мм. При укладке его располагают по периметру стен. Главным фактором выбора бруса будет отсутствие сучков, так как мауэрлат работает на растяжение, а в случае присутствия сучка, на этом месте может произойти разлом.
  • Из скреплённых досок. Если кровля очень лёгкая, без утеплителя и небольшой площади, можно использовать две сколоченные доски аналогичного сечения.
  • Стальные трубы. Часто при организации мауэрлата используются балки, изготовленные из стальных труб. Представляют они собой обвязку, не выступающую за периметр стены.

Такие трубы очень хорошо работают на изгиб, а круглые отверстия не снижают прочности самих деревянных стропил. Главным плюсом можно отметить что деревянный мауэрлат скрыт под крышу и на него не воздействует снег, влага и другие факторы.

Установка и сборка конструкции

Для возможности вентиляции воздуха в кровельном пространстве, и предотвращении загнивания элементов кровли, верх мауэрлата кладётся на стену с отступом в 300 миллиметров от края перекрытия.

Всего имеется два основных способа установки и сборки этой конструкции:

  • Брусья мауэрлата соединяются в единую коробку по всей длине наружных стен здания. Соединяются косым прирубом, закрепляясь болтами, гвоздями или саморезами. А углы дополнительно прижимаются пластинами или металлическими уголками. В итоге такая жёсткая рама, проходящая по всему периметру дома, принимает распор и компенсирует растяжения и изгибы стропильной системы.
  • По всему периметру стены, заливается бетонный пояс с выступом под анкер. Такой метод актуален только для стен из пенобетонных блоков и аналогичных материалов. Брусья, притянутые анкерами, распределяют вертикальную нагрузку и спускают распор на основание здания.

Монтаж без армированного пояса

При использовании этого метода стропила крепятся прямо к балкам перекрытия. Только в том случае если стены и балки имеют достаточный уровень надёжности. Работы производятся в следующем порядке:

  1. Для возведения кровли потребуется брус и обрезная доска.
  2. Раскладывается брус под балки по периметру кровли. Брус выбирают сечением 50×150 миллиметров.
  3. Для защиты дерева от влаги производится гидроизоляция рубероидом.
  4. Рубероид загибается на требуемую длину и разрезается.
  5. Устанавливаются балки на требуемое расстояние от края стены.
  6. Укладывается рубероид вокруг балки и закрепляется мебельным степлером.

Создание армированного пояса

Самое сложное в самостоятельном изготовлении это возведение мауэрлата на стенах из газобетона. Рекомендуется делать поверх пенобетона конструкцию из кирпича или бетона, так как мауэрлат требует плотное основание.

Для создания твёрдого основания для избежания продавливания и разрушения стен брусом сооружается железобетонный обвязочный пояс. Он состоит из бетонной ленты размером 200 на 150 миллиметров. Основным фактором правильной установки является расчёт количества и расположения мест установки шпилек, при этом число стропил и крепёжных элементов должно быть равнозначным.

Толщина пояса рассчитывается на основе оказываемой нагрузки от крыши, веса стропильной системы и кровельного материала.

Основным материалом ленты используют цемент марки М400, заливка производится в один слой. Состав раствора должен быть в пропорциях 1:3:3, цемента, песка и щебня. Дополнительно можно добавить в раствор различные пластификаторы, для снижения процента воды в составе.

Сборка и выбор материала для опалубки

Главное, на этом этапе, чтобы армопояс был цельным. Опалубку можно соорудить из плит ОСП и обрезных досок. На всём процессе работы контролируется горизонтальность установки опалубки.

Выбор крепёжных элементов

На каркасные стены, из бревна, мауэрлат крепится саморезами, или обычными гвоздями. Для более качественного контакта применяются перфорированные ленты.

Если кровля получается площадью более 250 квадратных метров, то мауэрлат крепится только на шпильки, с шагом в 150 сантиметров по периметру стены. Сначала заливается бетонная стяжка, а затем в неё устанавливаются шпильки. При этом их высота должна быть больше высоты бруса, с запасом в 30 миллиметров.

Работы по заливке бетона

Толщина заливки бетона должна быть не менее 50 миллиметров. Как только слой будет залит, следите за тем, чтобы не образовывались воздушные полости, обнаружить их можно по выходящим пузырям. Такие полости опасны снижением прочности конструкции.

Опалубку демонтировать можно на 12 сутки после заливки, когда раствор окончательно схватится.

Укладка гидроизоляционных материалов

Мауэрлат без гидроизоляции не прослужит долго, со временем он отсыреет и начнёт гнить. Для предотвращения этого процесса нужно произвести гидроизоляцию рубероидом. Укладка производится лентой чуть шире бруса, главное — в процессе работы в местах отверстий для шпилек не допустить разрыва материала.

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки. Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем. А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

Читать еще:  Как квадратные метры перевести в погонные и просто в метры

Существуют два метода привязки стропил к брусу:

  • Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают. Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол. Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил.
  • Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Основные нюансы монтажа

Брус мауэрлата должен укладываться не дальше 50 миллиметров от наружней грани стены. В случае с двускатной кровлей брус должен укладываться параллельно коньку кровли, по всей оси стены на несущие стены дома.

Но также при его установке важно соблюдать горизонтальность укладки бруса, используя строительный уровень. При возникновении отклонения немедленно нужно применять меры, которые устранят этот недостаток.

Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения. Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой.

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.

Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.

Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

Для чего это нужно?

В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

Основные способы крепления мауэрлата

1. Для больших крыш по площади (более 250 кв.м.)

По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

Такой вариант более дорогой, но и более надëжный.

2. Для средних по площади крыш (менее 250 кв.м.)

Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

3. Для небольших крыш

Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

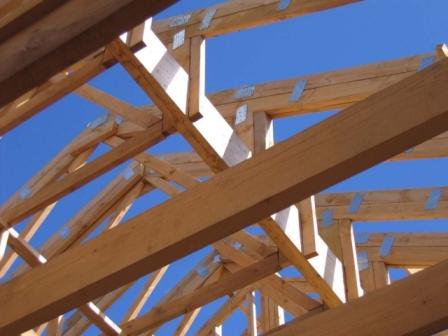

Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

Что представляет собой стропильная часть крыши?

Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.

При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

Как закрепить стропило в нижней части?

1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

2. Способ крепления стропила к мауэрлату

Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

Как делать не следует:

— не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

— не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

Способы крепления стропил в верхней части:

1. Соединение встык

Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

2. Крепление стропил на коньковый брус (коньковый прогон)

Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того, может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

3. Соединение стропил внахлëст

Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила — 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.

Мауэрлат на газосиликат закрепили гвоздями и без гидроизоляции

Выбор материала и его особенности

Как правило, для изготовления используют деревянный брус, двутавровую металлическую балку, швеллер или другие различные металлические изделия:

  • Деревянный брус. При использовании бруса для мауэрлата размеры сечения должны быть следующими: 100×100 мм, 100×150 мм, 80×180 мм, 150×150 мм или 200×200 мм. При укладке его располагают по периметру стен. Главным фактором выбора бруса будет отсутствие сучков, так как мауэрлат работает на растяжение, а в случае присутствия сучка, на этом месте может произойти разлом.
  • Из скреплённых досок. Если кровля очень лёгкая, без утеплителя и небольшой площади, можно использовать две сколоченные доски аналогичного сечения.
  • Стальные трубы. Часто при организации мауэрлата используются балки, изготовленные из стальных труб. Представляют они собой обвязку, не выступающую за периметр стены.

Такие трубы очень хорошо работают на изгиб, а круглые отверстия не снижают прочности самих деревянных стропил. Главным плюсом можно отметить что деревянный мауэрлат скрыт под крышу и на него не воздействует снег, влага и другие факторы.

Установка и сборка конструкции

Для возможности вентиляции воздуха в кровельном пространстве, и предотвращении загнивания элементов кровли, верх мауэрлата кладётся на стену с отступом в 300 миллиметров от края перекрытия.

Всего имеется два основных способа установки и сборки этой конструкции:

  • Брусья мауэрлата соединяются в единую коробку по всей длине наружных стен здания. Соединяются косым прирубом, закрепляясь болтами, гвоздями или саморезами. А углы дополнительно прижимаются пластинами или металлическими уголками. В итоге такая жёсткая рама, проходящая по всему периметру дома, принимает распор и компенсирует растяжения и изгибы стропильной системы.
  • По всему периметру стены, заливается бетонный пояс с выступом под анкер. Такой метод актуален только для стен из пенобетонных блоков и аналогичных материалов. Брусья, притянутые анкерами, распределяют вертикальную нагрузку и спускают распор на основание здания.

Монтаж без армированного пояса

При использовании этого метода стропила крепятся прямо к балкам перекрытия. Только в том случае если стены и балки имеют достаточный уровень надёжности. Работы производятся в следующем порядке:

  1. Для возведения кровли потребуется брус и обрезная доска.
  2. Раскладывается брус под балки по периметру кровли. Брус выбирают сечением 50×150 миллиметров.
  3. Для защиты дерева от влаги производится гидроизоляция рубероидом.
  4. Рубероид загибается на требуемую длину и разрезается.
  5. Устанавливаются балки на требуемое расстояние от края стены.
  6. Укладывается рубероид вокруг балки и закрепляется мебельным степлером.

Создание армированного пояса

Самое сложное в самостоятельном изготовлении это возведение мауэрлата на стенах из газобетона. Рекомендуется делать поверх пенобетона конструкцию из кирпича или бетона, так как мауэрлат требует плотное основание.

Для создания твёрдого основания для избежания продавливания и разрушения стен брусом сооружается железобетонный обвязочный пояс. Он состоит из бетонной ленты размером 200 на 150 миллиметров. Основным фактором правильной установки является расчёт количества и расположения мест установки шпилек, при этом число стропил и крепёжных элементов должно быть равнозначным.

Толщина пояса рассчитывается на основе оказываемой нагрузки от крыши, веса стропильной системы и кровельного материала.

Читать еще:  Крепление дерева к бетону: использование специализированных

Основным материалом ленты используют цемент марки М400, заливка производится в один слой. Состав раствора должен быть в пропорциях 1:3:3, цемента, песка и щебня. Дополнительно можно добавить в раствор различные пластификаторы, для снижения процента воды в составе.

Сборка и выбор материала для опалубки

Главное, на этом этапе, чтобы армопояс был цельным. Опалубку можно соорудить из плит ОСП и обрезных досок. На всём процессе работы контролируется горизонтальность установки опалубки.

Выбор крепёжных элементов

На каркасные стены, из бревна, мауэрлат крепится саморезами, или обычными гвоздями. Для более качественного контакта применяются перфорированные ленты.

Если кровля получается площадью более 250 квадратных метров, то мауэрлат крепится только на шпильки, с шагом в 150 сантиметров по периметру стены. Сначала заливается бетонная стяжка, а затем в неё устанавливаются шпильки. При этом их высота должна быть больше высоты бруса, с запасом в 30 миллиметров.

Работы по заливке бетона

Толщина заливки бетона должна быть не менее 50 миллиметров. Как только слой будет залит, следите за тем, чтобы не образовывались воздушные полости, обнаружить их можно по выходящим пузырям. Такие полости опасны снижением прочности конструкции.

Опалубку демонтировать можно на 12 сутки после заливки, когда раствор окончательно схватится.

Укладка гидроизоляционных материалов

Мауэрлат без гидроизоляции не прослужит долго, со временем он отсыреет и начнёт гнить. Для предотвращения этого процесса нужно произвести гидроизоляцию рубероидом. Укладка производится лентой чуть шире бруса, главное — в процессе работы в местах отверстий для шпилек не допустить разрыва материала.

Оптимальные размеры

Понимая, какое значение для устойчивости крыши и надёжности её крепления имеет мауэрлат, к выбору размеров бруса нужно подойти серьёзно. На них влияют разные факторы:

  • высота стен, площадь и периметр дома;
  • тип крыши, её высота и масса;
  • из чего сделана несущая конструкция;
  • чем будет покрыта крыша;
  • характерны ли для местности ураганные ветра, снегопады;
  • наличие мансарды.

Устройство мауэрлата в классическом варианте подразумевает крепление к армопоясу через слой гидроизоляции

Размеры мауэрлата рассчитываются индивидуально. Но есть несколько универсальных параметров, которые обязательно стоит учитывать.

Таблица: основные параметры мауэрлата

Параметры мауэрлатаЗначение
Ширина мауэрлатаНе менее 10 см
Оптимальное сечение деревянного бруса10*10 см или 15*15 см
Подходящий материалбрус из древесины(предпочтительно лиственной)
Отступ бруса от края стеныминимум 5 см

Также важно знать вес и объём деревянного бруса. Для этого используются следующие формулы: m = rV и V = SL, где:

  • m — масса бруса;
  • r — плотность древесины;
  • V — объём бруса;
  • S — сечение деревянного бруса;
  • L — длина или периметр бруса.

Из этих формул видно, что чем выше плотность древесины, тем меньше требуемый объём бруса при неизменной степени надёжности самого мауэрлата.

Перед установкой мауэрлата не стоит забывать о гидроизоляции стен: это позволит сохранить их в целостности на протяжении многих лет

Варианты крепления стропильной системы

Как и говорилось выше, основная задача установки мауэрлата это распределение нагрузки. Поэтому также нужно уделять особое внимание креплениям стропил, они же передают нагрузку на него. От этого зависит, не произойдёт ли смещения и проседания кровли со временем. А произойти это может в том случае, если одна из стропильных ног будет создавать более сильную нагрузку, чем рядом стоящая.

Существуют два метода привязки стропил к брусу:

  • Жёсткая. При использовании этого метода исключаются любые возможные смещения стропил, сгибы или сдвиги. Для более стабильной установки используется подшивной брусок, который не даст возможности двигаться стропильной ноге. А металлические уголки исключат сдвигание стропил по горизонтали. В большинстве случаев для стропил используют обычные деревянные доски, но их минус в том, что они впитывают влагу и быстро набухают. Очень важно закрепить их на мауэрлате для предотвращения образования распорной силы, которая может снизить период службы и надёжность конструкции. Для этого седло выреза на конце стропильной ноги упирается в мауэрлат и крепко закрепляется гвоздями, забитыми под угол. Вырезы на стропилах должны быть строго одинаковыми, и не превышать одну третью ширины стропил.
  • Скользящая. Это крепление применяется, если основной сруб здания изготавливался из сруба или бруса, которые в первое время после укладки дают осадку из-за высыхания материала стен. Мауэрлат в этом случае уже не используется, его роль выполняет верхний венец стены. Для компенсации движения сруба без вреда для кровли применяют скользящие уголки, которые позволяют изменять высоту крепления стропильной ноги. А также этот вид крепления называют шарнирным. В зависимости от типа материала для стен, все они имеют различный коэффициент усадки. Меньше всего проседает клеёный брус, а больше всего свежее оцилиндрованное бревно, которое в процессе сушки может потерять до 15% высоты, что ещё больше перекосит кровельную систему. Перекос кровли может случаться и в момент эксплуатации здания, например, в период высокой влажности, при длительных дождях древесина сильно набухает, а в зимний период теряет большую часть влаги. При этом различные части стен и сторон в зависимости от расположения имеют разный коэффициент усадки. За весь период технические и габаритные параметры сруба постоянно меняются. И внутренние стены не являются исключением, особенно в зимнее время, когда фиксируется большой перепад температур.

Основные нюансы монтажа

Брус мауэрлата должен укладываться не дальше 50 миллиметров от наружней грани стены. В случае с двускатной кровлей брус должен укладываться параллельно коньку кровли, по всей оси стены на несущие стены дома.

Но также при его установке важно соблюдать горизонтальность укладки бруса, используя строительный уровень. При возникновении отклонения немедленно нужно применять меры, которые устранят этот недостаток.

Брус под мауэрлат требуется подготовить, произвести обработку антисептиком и средством против горения. Перед закреплением уложите брус на его место и отметьте, где будут располагаться отверстия. Отдельные отрезки бруса нужно соединять прямым замком, дополнительно фиксируя гвоздями. А также дополнительно закрепляя его на углах прямым замком или косым прирубом. К доскам мауэрлат можно прикреплять при помощи уголков или металлических скоб. Все резьбовые соединения закручивайте при помощи контргаек или с подкладкой гровера и шайбы, а лишний отрезок шпильки подрезайте болгаркой.

Ещё один способ укладки

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Дырки в поясе из железобетона или в кирпичной кладке проделайте перфоратором. В досках отверстие можно просверлить обыкновенной дрелью. Теперь нужно разложить на 1-й, 2-й ряд досок, прибивая их друг к другу гвоздями пол 10 см длиной.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

  1. Доски легче брусьев и их проще поднимать на строящийся дом.
  2. Для досок не нужна трудоёмкая зарезка в полдерева.
  3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

Мауэрлатом (от немецкого слова Mauerlatte) называют систему брусьев, которые крепятся к внешней поверхности перекрытия дома по всему его периметру. Они воспринимают всю нагрузку от подстропильных конструкций и кровли, и поэтому фактически определяют прочность крыши.

Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

  • деревянного бруса;
  • двутавровой балки;
  • металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

  1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
  2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
  3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.
Читать еще:  Как крепить Пеноплекс к стене – обзор всех способов проведения работ

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

  • без армопояса;
  • монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

  1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
  2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

  1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
  2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

  1. Измеряют расстояние между противолежащими частями мауэрлата.
  2. Полученную величину делят пополам и отмечают середину пролета.
  3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

  1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
  2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

  • южная и северная стороны дома;
  • части постройки, находящиеся постоянно в тени и на солнце;
  • сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
  • обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

  • скоб;
  • скрещивающихся гвоздей в мауэрлате;
  • фиксирующих стальных пластин;
  • вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

  • ширина минимум 10 сантиметров;
  • отступ бруса от края стены – минимум 5 сантиметров;
  • оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
  • расстояние между брусьями должно быть равномерным на всем протяжении конструкции.

Что такое мауэрлат: конструкция и установка своими руками

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

    Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.

Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

Концы болтов должны быть достаточно длинными для накручивания гаек

Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
