Перемычка в строительстве это

Перемычки из железобетона

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

  • сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
  • плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

  1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
  2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
  3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
  4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Основные виды

Предлагается несколько видов перемычек из железобетона:

  • оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
  • сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
  • брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
  • несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Опалубка и ее укрепление

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

  1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
  2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
  3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
  4. Перемычки должны быть надежными и выполнены качественно.
  5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
  6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
  7. Тип перемычки определяет вес общей конструкции.
  8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Что такое перемычки для газобетона и как использовать

Перемычки для газобетонных блоков используются в обустройстве дверных и оконных проёмов. Являются незаменимым элементом строительства зданий и сооружений из газоблока.

Перемычки для газобетонных блоков – что это

Устройство оконных и дверных проёмов в стенах из газобетона нуждается в дополнительном усилении. Для этого применяются перемычки, связывающие верхние края сторон. Встречаются различных типов и конфигураций, отличающихся ценой, способом монтажа, эффективностью и скоростью укладки.

Перемычки могут быть несущими и ненесущими. Изделия из газобетона последнего типа, армируются конструктивно. Несущие – за счёт расчетной работы продольной арматуры, расположенной в растянутой зоне.

Назначение перемычек

Строительство из газоблока происходит с обустройством армирующих рядов. Находящаяся в пазах кладки арматура распределяет и компенсирует нагрузку в ходе эксплуатации. Однако, для обеспечения монолита стены этого недостаточно. Потому монтаж оконных и дверных проёмов требует дополнительного усиления.

Функциональные свойства перемычки обеспечивают:

  • Повышенную несущую способность газоблочного проёма.
  • Подготовку поверхности, служащей опорой для последующих рядов блоков.
  • Компенсирует и распределяет нагрузку на этапе строительства и эксплуатации здания.
  • Замыкает силовой контур в районе проёма.

Как подобрать перемычки

Подбирая устройство несущей перемычки для усиления газоблочного проёма, необходимо обратить внимание на конструктивные особенности и расстояние между опорными блоками.

Выбирая тип поперечной балки нужно выполнить ряд расчётов:

  • На прочность изгибающего момента.
  • На поперечную силу.
  • На опорный срез.
  • На прогиб.

Обратите внимание, что нормативы расчёта зависят от вида используемого изделия:

  • Перемычки из железобетона рассчитываются по СНиП 52-01-2003. Технические требования к ним содержатся в ГОСТ 948.
  • Газоблоковые – по СТО 501-52-2007.
  • Деревянные – по СП 64.13330.2011.

Использование ЖБ-перемычек в домах, построенных из ячеистого батона не рекомендуется из-за высокой теплопроводности. После монтажа плиту придётся дополнительно утеплять.

Как сделать перемычки для газобетонных блоков своими руками

Высокая цена устройства заводских перемычек в газобетонных домах является основным минусом материала. Это условие становится причиной их изготовления своими руками. Происходит это следующим образом:

  • На земле выкладывается нужное количество U-блоков, длина которых равна размерам требующейся перемычки. Между собой они фиксируются клеевым раствором.
  • Внутрь вкладывается полоса минваты. Следите за тем, чтобы утеплитель располагался вдоль толстого края блока.
  • В оставшемся пространстве вяжется каркас, где в качестве продольных стержней верхнего и нижнего пояса используется арматура 10-16 мм, для вертикальных и поперечных – 6-миллиметровая.
  • Заливается мелкозернистым бетоном М 200.

Через 2,5-3 недели готовая перемычка устанавливается на место.

В период твердения бетона не допускайте его пересыхания. Избежать растрескивания поверхности можно укрыв полиэтиленом и периодически смачивая водой (интервал поливки зависит от климатических и погодных условий).

Длина опирания перемычек на газобетон

Глубина минимального опирания перемычки на газобетонные блоки определяется проектной документацией, но согласно регламентирующему требованию СНиП 2.01.07-85 «Нагрузки и воздействия» и ГОСТ 31360-2007 «Изделия стеновые…», величина исчисляется из следующих показателей:

  • Минимум для несущих стен –250 мм.
  • Минимум для самонесущих –125 мм.
  • Минимум для дверных проёмов – 200 мм.

Какие перемычки лучше для стен из газобетона

Однозначного ответа на этот вопрос нет. При строительстве домов из газобетона могут применяться балки разных типов. Единственное, что нужно учитывать, это ряд подводных камней, присущих тому или иному материалу.

Важно учитывать, что монолитные железобетонные балки окажут на стены дома излишнюю нагрузку. Кроме того, для их укладки потребуется аренда спецтехники. Установка облегчённой газоблоковой выполняется вручную.

Варианты монтажа

Существует несколько способов обустройства балок. Технологии отличаются используемыми материалами и последующими эксплуатационными характеристиками.

U-образными блоками

Если рассматриваете вопрос, как сделать перемычку над окнами в доме, построенном из газобетона самостоятельно, в одиночку – этот вариант будет для вас лучшим. Принцип заключается в обустройстве так называемой несъёмной опалубки. U-блоки по своим габаритам повторяют стеновые, потому проблем с их монтажом не возникает. Это сборные конструкции, внутри которых устроен лоток. В него помещается пояс из металлической арматуры, заливаемый бетоном. Устанавливаются на обычный клей для газобетона.

  • На уровне последнего ряда кладки собирается прочный помост. Что для этого используется – роли не имеет (металл, дерево). Это временная конструкция, которая будет демонтирована после полного твердения бетона.
  • Балка выкладывается U-образными блоками, с учётом необходимых напусков на стену.
  • Утолщённая перегородка опалубки устанавливается в направлении улицы. С внутренней стороны укладывается минеральная вата.
  • Внутри получившейся опалубки собирается каркас из арматуры. 2 продольно расположенных стержня D 10-16 мм, связанных между собой 6-мм. прутками с шагом 400-500 мм.
  • Полость заливается мелкозернистым бетоном, марки не менее М 200.
  • Демонтаж подпорок происходит не ранее, чем через 2,5 недели. В зависимости от погодных и климатических условий, влияющих на срок твердения бетона.
Читать еще:  Как закрепить дюбель в рыхлой стене: инструкция для домашнего ремонта

Армированными перемычками

Принцип обустройства оконных проёмов с использованием армированных перемычек заводского производства заключается в установке бруса нужных размеров. Изготавливаются они по принципу, описанному ранее. Разница лишь в том, что вместо обычного бетона здесь используется газобетон плотностью 500кг/м³ и классом по прочности на сжатие В 2,5. Это условие становится причиной снижения веса изделия. Арматурный каркас собран из прутьев, покрытых специальным антикоррозийным покрытием.

Размеры перемычек подбираются индивидуально, в зависимости от конструктивных особенностей проёма.

Длина, мм.Ширина, мм.Высота, мм.Масса, кг.
1 100100, 125, 150, 175, 200, 250, 300.25018-45
1 300100, 125, 150, 175, 200, 250, 300.25021-64
1 500100, 125, 150, 175, 200, 250, 300.25024-73
1 750100, 125, 150, 175, 200, 250, 300.25028-85
2 000100, 125, 150, 175, 200, 250, 300.25032-97
2 250100, 125, 150, 175, 200, 250, 300.25037-109
2 500100, 125, 150, 175, 200, 250, 300.25051-101
2 750100, 125, 150, 175, 200, 250, 300.25056-132
3 000100, 125, 150, 175, 200, 250, 300.25057-144
3 250100, 125, 150, 175, 200, 250, 300.25058-156

Количество брусков подбирается с учетом ширины проёма, толщины кладки и высоты используемых блоков. Для достижения искомой величины допускается комбинирование двух элементов. Например, на стенах, толщиной 450 мм, используются 2 бруска шириной 150 и 300 мм.

Важное преимущество газобетонных перемычек заключается в небольшом весе, возможности лёгкого и быстрого монтажа и исключению образования «мостиков холода».

Уголками или арматурными стержнями

Третий способ устройства перекрытия — уголок для газобетона. Берётся ровнополочный профиль с размерами сторон не менее 75 мм. При длине балки превышающей 2 м. применяется угол большего размера (не менее 100 м).

Укладывается двумя способами:

  • Врезанием сторон уголка в центральную часть блока или на расстояние не менее 1/3 от наружной стороны.
  • Установкой по краям блока.

Некоторые нюансы монтажа:

  • Если требуется ровная поверхность стены, профиль утапливается в блок. Для этого газобетон подрезается на толщину металла.
  • Обеспечить надёжное крепление уголков лучше всего сварив их между собой.
  • Перед установкой поверхность металл очищается от элементов коррозии, отслаивающейся краски. Обрабатывается грунтовкой и красится.
  • Глубина опирания уголка на стену из газобетона – не меньше 250 мм.

Недостаток в применении железных уголков в качестве балок, заключается в «мостике холода», который вы создадите, сварив их между собой.

Цены перемычек

Стоимость газобетонных, армированных перемычек зависит от их размера и производителя. Изготавливаются они заводами, специализирующимися на производстве газоблока.

В качестве примера, приведём прайс одного из ведущих российских производителей, представленных на рынках Москвы и Московской области:

Длина х ширина, мм.Оптовая цена, руб./1 шт.Розница с завода, руб./1 шт.
1 200 х 100435465
1 500 х 100541571
1 200 х 150648694
2 000 х 100710765
1 500 х 100801856
1 200 х 200854915
2 000 х 1501 0661 145
1 500 х 2001 0691 148
2 500 х 1501 4321 498
2 000 х 2001 4251 501
3 000 х 1501 6021 720
1 500 х 3001 6021 720
3 000 х 2002 1352 298
2 000 х 3002 1252 289
2 500 х 3002 6582 852
3 000 х 3003 1893 422

Армированные балки — это неотъемлемый элемент в технологии строительства из ячеистого бетона. Предназначены для распределений нагрузки от расположенных выше рядов, армпоясов и других элементов, давящих на основание. Отсутствие трещин в стенах гарантируется только при соблюдении технологических особенностей и строительных норм при их монтаже.

Строительные железобетонные перемычки: какими бывают и для чего применяются. Где используются железобетонные перемычки

Появление железобетонных изделий позволило решать в строительстве более сложные задачи, поскольку конструкция новых элементов дает возможность выдерживать несущую нагрузку в разы большую, чем это было при использовании, например, кирпича. Одним из видов ЖБИ являются перемычки железобетонные.

Область применения железобетонных перемычек

Поскольку основная функция этих элементов – принимать на себя несущую нагрузку, для их изготовления используют арматуру исключительно из высокомарочной стали сечением от 0,4 до 0,6 мм и бетоны только тяжелых классов (выше В15) с плотностью от 2200 кг/м3. Такие конструкции отвечают всем требованиям ГОСТа и способны выдерживать предельные нагрузки на протяжении продолжительного периода эксплуатации. Тандем арматуры с бетоном прекрасно противостоит напряжениям на сжатие, растяжение, изгиб.

Данный вид изделий наиболее востребован в строительстве для монтажа перемычек над проемами дверей и окон. С точки зрения физики железобетонные перемычки – не что иное, как опоры, лежащие «в горизонте» и принимающие на себя нагрузку от кирпичной кладки, блоков и перекрытий, расположенных выше. Иногда перемычками обозначают зоны ответственности, используют при установке определенных видов ограждений, в качестве стоек и в некоторых других случаях. Но основное их предназначение – обеспечение жесткости и прочности дверных и оконных проемов. Хотя, они вполне подойдут и для ленточного фундамента хозяйственных построек: сарая, бани, теплицы.

Виды перемычек

В зависимости от назначения, данные изделия выпускаются нескольких видов. Есть брусковые перемычки (ПБ), имеющие предельную ширину 250 мм. У плитных конструкций (ПП) аналогичный размер является минимальным. Балочные (ПГ) изготавливаются с уступом, который необходим для опоры на него перекрытий. Фасадные перемычки (ПФ) служат опорой для кладки, выходящей за периметр здания. Ассортимент перемычек настолько широк, что нет резона перечислять их типовые размеры. Желающие ознакомиться с ценами на перемычки железобетонные могут обратиться на сайт

Самыми слабыми точками в несущих стенах зданий являются оконные и дверные проемы. Тем не менее, эксплуатация сооружений без них невозможна. Железобетонные перемычки предназначены для укрепления проемов, они принимают на себя вес стен и перекрытий, расположенных выше и равномерно распределяют его по элементам конструкций, на которые опираются. В связи с чем на показатели прочности и надежности этой строительной конструкции обращается особое внимание.

Технические и эксплуатационные характеристики

Брусковые перемычки состоят из арматурного каркаса, для которого используется рифленая или гладкая арматура класса не менее В15. И бетонной оболочки для ее создания применяются тяжелые бетоны марки М 200-250 с плотностью не менее 2,2т/м 3 — 2,5т/м 3 .

Главным отличием брусковой перемычки от других элементов, выполняющих аналогичные функции, является величина поперечного сечения. Она не должна превышать 25х25см.

Размеры

Все типоразмеры и физико-механичекие свойства изделия регламентируются ГОСТом 948-84 с.1.038.1-1 «Перемычки железобетонные для зданий с кирпичными стенами». Выпуск 1 «Перемычки брусковые для жилых и общественных зданий»:

  • длина (Н) от 100 до 3900 мм;
  • высота (В) от 65 до 220 мм;
  • ширина (А) от 120 до 250 мм.

В зависимости от размера строительного элемента его вес колеблется в диапазоне от 20 до 500 кг. Предельная нагрузка, которую выдерживает изделие, составляет 100-3700 кг/см.

Расшифровка маркировки

Брусковые перемычки маркируются следующим образом 2 ПБ 20 – 2 – п:

  1. Первая цифра – порядковый номер типа поперечного сечения (квадрат, прямоугольник);
  2. ПБ (Перемычка Брусковая) тип самого изделия;
  3. Вторая цифра – округленная длинна изделия, указанная в сантиметрах;
  4. Третья цифра – расчетная рабочая нагрузка в кН/м;
  5. Последняя буква «П» может отсутствовать в шифре. Означает наличие монтажных петель.

Монтажные петли

Перемычки с небольшим весом комплектуются только одной петлей, имеющие более значительные размеры и вес – двумя. Анкерование строповочных (монтажных) петель имеет следующие схемы, маркированные по типу поперечного сечения:

Складирование и хранение

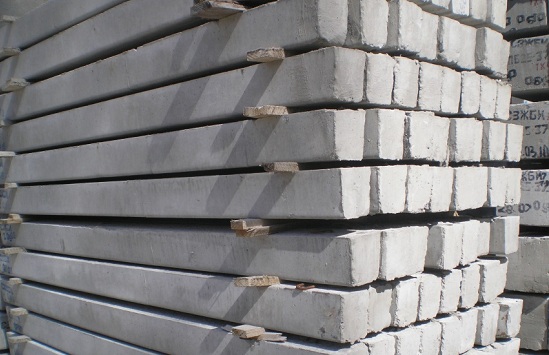

Допускается хранение перемычек на открытых площадках и под навесами. Укладка производится в штабели, высота которых не превосходит 2 м. Горизонтальное разделение элементов не практикуется. По вертикали ряды разделяются специальными прокладками или деревянными планками. Такой способ позволяет избежать деформации изделий под собственным весом.

Применение брусковых перемычек

Компании производители строительных материалов выпускают несколько типов брусковых перемычек.

Обычные – используются в малоэтажном и частном строительства для перекрытия проемов, на которые не оказывается существенного давления. В последнее время допускается использование этих элементов в многоэтажном строительстве. В домах возводимых монолитно-каркасным методом со стенами из облегченных газо- и пенобетонных блоков.

Усиленные перемычки, с предварительно напряженной арматурой, используются для строительства зданий в сейсмоопасных районах. Или сооружений, несущие конструкции которых, изготовлены из тяжелых строительных материалов и оказывают на проемы значительную нагрузку.

Монтаж брусковых перемычек требует использования строительной грузоподъемной техники, так как большие детали имеют значительный вес. При монтаже следует строго соблюдать минимально допустимую глубину опирания перемычки на стену. Величина глубины опирания находится в зависимости от ширины дверного или оконного проема и регламентируется СНиП II-22-81 «Каменные и армокаменные конструкции», она составляет:

  • для проема шириной 1,5 м — 125 мм;
  • шириной от 1,5м до 1,8м – более 200 мм;
  • ширина более 1,8 м – минимальная глубина опирания 250мм.

Этапы производства работ производятся в следующей последовательности:

  • Исходя из габаритов проема, подбирается брусковая перемычка необходимой величины;
  • Кладка над верхним уровнем проема возводится таким образом, чтобы сформировать опорные площадки, на которые укладывается перемычка, правильной величины;
  • На эти площадки укладывается слой раствора (до 20 мм);
  • С помощью крана опускаем перекрытие на место, остатки выступившего раствора удаляются мастерком.
  • При недостаточной ширине перемычки проем перекрывается несколькими элементами.

Более наглядно процедуру монтажа можно увидеть на видео:

Наиболее распространенные ошибки, которые допускаются при строиетльстве:

  • неправильная укладки перемычки;
  • недостаточная или неравномерная величина площадки опирания;
  • неверный подбор строительной конструкции (недостаточная прочность).

Результатом таких действий может стать частично или полное обрушение проема, несущей стены или облицовочного слоя.

*информация размещена в ознакомительных целях, чтобы поблагодарить нас, поделитесь ссылкой на страницу с друзьями. Вы можете прислать интересный нашим читателям материал. Мы будем рады ответить на все ваши вопросы и предложения, а также услышать критику и пожелания по адресу [email protected]

До изобретения железобетона при возведении домов использовались деревянные перемычки, но срок их службы был ограничен из-за подверженности дерева гниению. ЖБ изделия намного прочнее древесины, срок их эксплуатации продолжительнее, и они могут быть использованы в районах сейсмической активности.

Типы железобетонных перемычек

По своему назначению перемычки разделяются на четыре вида и отличаются между собой конфигурацией и соответствующей маркировкой.

  • Брусковые (ПБ). По форме напоминают длинный брусок с квадратным или прямоугольным сечением, производятся до 2,5 м длиной и являются самым распространенным видом перемычек;
  • Балочные (ПГ). Имеют внутренний выступ, на который опирается плита перекрытия, поэтому они используются для перекрытия окон, находящихся в уровне потолка. Их длина может покрывать всю длину стены, благодаря чему нагрузка на несущие стены распределяется равномерно, компенсируя пустоты оконных проемов;
  • Плитные (ПП). Производятся в виде плиты шириной до 25 см и служат для перекрытия коротких оконных проемов;
  • Фасадные (ПФ). Этот тип перемычек имеет выступы и монтируется на оконные проемы стен из кирпичной кладки с четвертью.

В зависимости от конструктивных особенностей перемычки строительные производятся усиленные и простые. Усиленные ЖБИ применяются в строительстве толстостенных домов на капитальных стенах, где предполагаются повышенные нагрузки. Балочные перемычки наиболее массивные, они всегда производятся с петлями, за которые ЖБИ поднимается не только на верхние этажи высотных домом, но и для монтажа перекрытий одноэтажных строений, так как обычно они имеют большой вес.

Читать еще:  Закрытые беседки для дачи

Также петли служат для удобства транспортировки изделий. Небольшие брусковые и плитные перемычки часто изготавливаются без петель и могут монтироваться без помощи подъемных механизмов, вручную.

В чем преимущество перемычек из железобетона

Изготавливаются строительные перемычки из напряженного железобетона. Чаще всего в их производстве применяется бетон М250, в состав которого входит цемент высокой марки, поэтому изделия получаются прочными и стойкими на сжатие. Они хорошо выдерживают нагрузку, оказываемую давлением сверху в многоэтажных домах.

Прежде чем в формы будет залит бетон, в них монтируются каркасы, сваренные из стальной арматуры или проволоки. Каркас является скелетом перемычки и принимает на себя нагрузку другого рода — на растяжение и на изгиб. Объединение прочностных характеристик стали и бетона позволяет сочетать в одном изделии лучшие качества обоих материалов. При этом их недостатки (хрупкость бетона и гибкость металла) полностью компенсируются.

Производятся все перемычки методом монолитного литья, что делает их конструкцию еще прочнее.

Область применения перемычек

Используются железобетонные перемычки в основном при устройстве дверных и оконных проемов и служат как опорная балка для укладки стенового материала.

В каких домах применяются ЖБ перемычки:

  • Кирпичные;
  • Каменные;
  • Блочные.

Исключение составляют деревянные дома — брусовые, каркасные и срубы, в которых по-прежнему используются деревянные перемычки, или в силу особенностей конструкции не используются вовсе. ЖБ перемычки могут использоваться при строительстве зданий разного назначения: коттеджи, высотные жилые дома, промышленное строительство, административные здания.

Современные проекты зданий могут иметь свои архитектурные особенности, требующие применения перемычек, габаритные размеры и форма которых не вписываются в принятые ГОСТы. В таком случае разрабатываются и изготавливаются перемычки по индивидуальному заказу, в соответствии с расчетной схемой строительства.

Перемычка

конструктивный элемент в виде балки или арки, перекрывающий проём в стене

(Болгарский язык; Български) — надотворна греда; шурц

(Чешский язык; Čeština) — překlad; záklenek; jímka

(Немецкий язык; Deutsch) — Sturz

(Венгерский язык; Magyar) — kiváltó

(Монгольский язык) — ялуу; хаалт

(Польский язык; Polska) — nadproże; grodzą

(Румынский язык; Român) — buiandrug

(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — nadvratnik; zagat

(Испанский язык; Español) — dintel

(Английский язык; English) — lintel (beam)

(Французский язык; Français) — linteau

  • Перекрытия
  • Перемычка Клинчатая

Смотреть что такое «Перемычка» в других словарях:

Перемычка — в гидротехнике водонепроницаемое ограждение, предохраняющее гидротехнические сооружения или место работ от затопления во время строительства или ремонта. Перемычки сооружаются из грунта, камня, дерева, реже из бетона и металла[1]. Перемычка в… … Википедия

Перемычка — – конструктивный сборный или монолитный железобе­тонный элемент, перекрывающий проемы в стене и вос­принимающий нагрузку от расположенных выше конст­рукций. [Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство»… … Энциклопедия терминов, определений и пояснений строительных материалов

ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, перемычки, жен. 1. Соединение, узкий перехват между частями чего нибудь два железных стержня соединены кожаными перемыками. Перемычка между мышцами (анат.). 2. Водонепроницаемое заграждение, не допускающее притока воды куда нибудь на… … Толковый словарь Ушакова

ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, см. перемыкать. Толковый словарь Даля. В.И. Даль. 1863 1866 … Толковый словарь Даля

перемычка — дамба, плотина, запруда, мол; куртина, комиссура Словарь русских синонимов. перемычка сущ., кол во синонимов: 22 • арка (13) • гать … Словарь синонимов

перемычка — Короткое соединение между двумя точками на плате или коммутационной панели. [http://www.lexikon.ru/dict/net/index.html] перемычка Сегмент кабеля, который используется для соединения оборудования, на концах которого нет вилок или установлены вилки … Справочник технического переводчика

ПЕРЕМЫЧКА — 1) конструктивный элемент (металлический, железобетонный, каменный), перекрывающий оконный или дверной проем в стене и воспринимающий нагрузку от вышерасположенной конструкции.2) Водонепроницаемое ограждение, предохраняющее гидротехническое… … Большой Энциклопедический словарь

ПЕРЕМЫЧКА — ПЕРЕМЫЧКА, и, жен. 1. Часть сооружения, конструкции, перекрывающая проём, соединяющая что н. Каменная п. 2. Временное сооружение, ограждающее от воды место строительных работ. Насыпная, намывная п. 3. Узкая полоса, соединяющая что н. П. между… … Толковый словарь Ожегова

ПЕРЕМЫЧКА — (волж.) 1. Пространство между колодцами, вырубаемыми при выморозках судов. П. оставляются между колодцами не более одного аршина, для того чтобы в случае появления воды в одном из колодцев она не могла проникнуть в соседние и залить их. 2.… … Морской словарь

Перемычка — – неебольшая балка, применяемая для перекрытия дверных, оконных и т. п. проемов … Словарь строителя

ПЕРЕМЫЧКА — временное напорное сооружение для прекращения доступа воды к строящемуся постоянному сооружению. В рыбоводных хозяйствах применяют главным образом земляные, фашинные и шпунтовые перемычки в зависимости от наличия местного материала. П.… … Прудовое рыбоводство

Перемычки для оконных и дверных проемов: виды, размеры, особенности монтажа

Трудно представить себе дом, в котором нет ни окон, ни дверей. Для того, чтобы их сделать, необходимы конструкции, перекрывающие проемы.

В этом качестве используют железобетонные перемычки. Их основная функция заключается в передаче нагрузки от перекрытия и кирпичной кладки на боковые участки стен (простенки).

Основными материалами для изготовления перемычек являются:

  • Железобетон – благодаря доступной цене и высокой технологичности повсеместно используется в капитальном строительстве;
  • Сталь (двутавр или швеллер) – применяется ограниченно для перекрывания широких проемов, где на окна и двери действуют большие нагрузки.

Маркировку и габаритные размеры железобетонных конструкций оговаривает ГОСТ 948-84. Данный строительный стандарт делит все выпускаемые промышленностью перемычки для оконных и дверных проемов на несколько базовых типов:

  1. ПП — плитные (ширина более 25 см).
  2. ПБ — брусковые (ширина менее 25 см).
  3. ПГ — Г-образные балочные снабжены выступом, предназначенным для опирания плит перекрытия.
  4. ПФ — фасадные (применяются для проемов, у которых кладка выступает более 25 см от поверхности стены).

В зависимости от величины рабочей нагрузки все сборные перемычки делятся на несущие и ненесущие. Первые воспринимают и передают на простенки вес перекрытия и вышерасположенной части стены. Вторые способны выдержать только нагрузку от стены и собственную массу.

Несущая способность железобетонных перемычек находится в диапазоне от 100 до 3 700 кг/м. Бетон обеспечивает этим конструкциям необходимую прочность на сжатие, а стальная арматура воспринимает растягивающие усилия.

Стандартный размерный ряд, вес и маркировка

Гостовские размеры железобетонных перемычек следующие:

  • длина от 103 до 596 см;
  • высота от 12 до 44 см;
  • ширина от 14 до 38 см.

Вес данных конструкций напрямую зависит от габаритов и может составлять от 20 килограммов до 2 тонн.

Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается. При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.

Разобраться в широком ассортименте этих изделий помогает специальная маркировка. Она состоит из трех групп буквенно-цифровых обозначений, разделяемых тире.

Первая цифра обозначает гостовский номер сечения. За ней идут две буквы, обозначающие тип перемычки и две цифры ее длины (в дециметрах). Вторая группа цифр несет информацию о расчетной нагрузке в кН/м. Третья группа символов маркировки является служебной и содержит данные о степени плотности бетона, наличии монтажных петель, степени сейсмостойкости или классе арматуры.

Для примера расшифруем стандартное обозначение ЖБ перемычки: 2ПБ22-3-п:

  • 2 — номер сечения (указывается в гостовской таблице);
  • ПБ – перемычка брусковая;
  • 22 – длина в дециметрах (220 см);
  • 3 – несущая способность (расчетная нагрузка, 3 кН/м);
  • п – у изделия есть монтажные петли.

Для увеличения несущей способности перемычек используется напрягаемое армирование. Такие конструкции можно отличить по типу арматуры, указываемой в конце маркировки. Например, 5ПБ21-27-АтV. В данном случае АтV – тип напрягаемой арматуры.

Ориентировочные цены и особенности выбора

Наиболее востребованная длина перемычек, используемых в жилищном строительстве, составляет от 1,2 до 2,2 метра. Ориентировочная стоимость конструкций плитного типа (ширина 38 см) составляет от 600 до 4000 рублей. Брусковые перемычки аналогичной длины можно приобрести по цене от 250 до 1700 рублей за 1 штуку в зависимости от выбранной ширины и высоты.

Выбирая тип перемычки над окнами, не забывайте о том, что плитные можно ставить только в ненесущую стену (на которую не опираются плиты перекрытия). Брусковые можно монтировать в любые виды ограждающих конструкций (ненесущие и ненесущие).

Ширина всех выпускаемых железобетонных перемычек кратна ширине кладки. Благодаря этому их нетрудно подобрать для любого объекта. Например, для перегородок толщиной в полкирпича (12 см) и один кирпич (25 см) на рынке представлено более трех десятков типоразмеров изделий длиной от 1 до 6 метров. Для более толстых стен (1,5 кирпича и более) промышленность выпускает плитные перемычки.

Для монтажа в ненесущие стены выгоднее использовать плитные перемычки, потому что их ширина равна ширине стены. Брусковых балочек в этом случае придется использовать несколько штук.

При покупке нужно обязательно учитывать опирание перемычек на стену – главный критерий надежности перекрытия. Если площадь опорной части окажется меньше нормативной, то может произойти разрушение материала, на который опирается данная конструкция. Для восстановления несущей способности простенка придется делать трудоемкий демонтаж перемычки, разборку и повторную кладку разрушенного участка.

В общем случае для несущей кирпичной или газобетонной стены глубина заделки (опирания) перемычки должна быть не менее 25 см. Для самонесущей стены размер ее опорной части можно уменьшить до 12 см. Перемычка над дверным проемом должна заходить своими концами на стену не менее, чем на 20 см.

Высота перемычки подбирается, исходя из расчетной нагрузки на проем. Застройщику не нужно выполнять сложные расчеты прочности, поскольку полная спецификация этих конструкций с указанием габаритов содержится в проектной документации. При самостоятельном строительстве заниматься самодеятельностью с подбором перемычек не следует. Лучше обратиться к проектантам за консультацией.

Технология монтажа перемычек над проемами определяется типом стены (несущая или ненесущая). В первом случае под плиту укладывают мощную железобетонную балочку. Две другие меньшего сечения ставят в середину стены. Наружная опускается на один ряд кирпича, образуя четверть.

В ненесущей стене брусковые перемычки имеют один размер. Наружную опускают на четверть, а остальные ставят на одном уровне.

Железобетонные перемычки: применение, изготовление, различия

Железобетонные перемычки – важный строительный материал, не находящийся, правда, на слуху. Обыватель знает фундаментные блоки, плиты перекрытий, стеновые панели. Что же такое перемычки железобетонные? Эти изделия являются конструктивными элементами не только в зданиях из сборного железобетона. Без их «участия» не построится ни одно здание из кирпича, пенобетона, бетона и другого «мощного» строительного материала. Перемычки нужны там, где планируется установка окон и дверей. То бишь, если нужны оконные или дверные проемы – необходимо использовать перемычки.

При строительстве нетяжелых зданий – деревянных, каркасных, СИП-панельных, используются перемычки из деревянного бруса. При возведении каменных зданий и сооружений применяются жб перемычки, среди которых перемычки брусковые наиболее распространенный вид.

Методика изготовления перемычек

Перемычки железобетонные – предварительно напряженное изделие. Это означает, что изготавливают их по следующей методике: форму наполняют бетонной смесью, заранее уложив туда стальную арматуру, сваренную в каркасы. Специальным устройством арматура натягивается (что и дало название изделию – предварительно напряженный бетон), затем укладывается бетонная смесь. Преимущество такой конструкции в том, что арматура, как металл, воспринимает изгиб и растяжение. Бетон же воспринимает сжимающие нагрузки. В результате совместного взаимодействия получается прочный элемент, выдерживающий нагрузки растяжения, сжатия и изгиба.

Читать еще:  Из чего и как сделать перегородки в бане

Сфера применения перемычек

Перемычки из железобетона, как видно из их названия, служат «мостиком» в проемах – укладываются на дверные/оконные проемы для их укрепления. Они принимают на себя вес всей конструкции. Важно отметить, что перемычки бывают разных размеров, поэтому при необходимости перекрыть оконный или дверной проем, нужно просчитать, какой тип перемычки подойдет в каждом конкретном случае.

Типы железобетонных перемычек

Перемычки различают в зависимости от формы, размера и воспринимаемым нагрузкам:

  • Балочные – имеет особый выступ, на который опирается плита перекрытия.
  • Плитные – ширина от 25 см, используются в «толстых» стенах, размер которых кратен размеру перемычки.
  • Брусковые – наиболее распространенный вариант, ширина до 25 см.
  • Фасадные – элементы для устройства проемов особой конструкции на фасадах.

Технология укладки перемычек в конструкции

Перед укладкой изделие проверяется на наличие дефектов. Если проверка не выявила никаких изъянов, производится непосредственно укладка. На элемент, на который укладывается перемычка, наносится слой цементного раствора. После установки все продольные и поперечные швы заполняются раствором.

Внимание! В некоторых принимается решение изготавливать перемычки на строительной площадке. В этом случае невозможно выдержать нормы напряжения арматуры, что скажется в будущем на прочности всей конструкции. Для того, чтобы гарантировать качество возводимого здания рекомендуется приобретать перемычки заводского изготовления.

Добавлено: 19.03.2020 16:56:23

Еще статьи в рубрике Статьи про современные строительные материалы, применяемые при строительстве:

  • Компания «Вектор» — надежный партнер в мире стройматериалов

Компания «Вектор» занимается продажей строительных материалов. Она является официальным представителем и дилером огромного количества производителей стройматериалов со всего мира. .

Использование кирпича в качестве строительного материала имеет очень давнюю историю. Так, именно с его появлением стало возможным возводить высотные строения и .

Современные мощности производства ЖБИ

Железобетонные изделия представляют собой неотъемлемую часть сегодняшнего строительства. При этом мощности производства ЖБИ увеличиваются, поскольку различные отрасли промышленности разрастаются. Технологический процесс .

    Ликбез по бетону от калининградского бетонного завода «Стэлма»

    Бетон — один из самых распространенных материалов для стройки. Наверно, нет вокруг нас зданий или конструкций, которые были бы построены без .

    Отличительные особенности мастики на основе битума

    Время не стоит на месте. Достаточно обратить внимание на те достижения, которые демонстрирует строительная отрасль. На смену старым технологиям приходят новейшие .

    Железобетон: прошлое и настоящее

    Широкое использование бетона и железобетона произвело своего рода революцию в строительном производстве. Стремительный рост популярности железобетона повлек за собой качественное изменение .

    Перемычки жби: основные характеристики

    Железобетонные перемычки

    Одним из самых прочных и надежных строительных материалов в современном строительстве являются железобетонные конструкции. Стальная арматура в сочетании с бетоном прочная, стойкая к воздействию температур. При этом бетон обеспечивает прочность к сжатию и жесткость, а стальная арматура обеспечивает устойчивость к растяжению.

    Элементы, в зависимости от типа, выдерживает нагрузку 100-3700кгс/м. Почти двести лет железобетонные конструкции широко используются в самых разнообразных строительных проектах, включая монтаж дорог и мостов, жилых домов и производственных комплексов. С их помощью прокладывают вентиляционные шахты, кладут фундамент. Используются они при возведении стен и перекрытий, без них не обходится обустройство колодцев и ограждение земель.

    Железобетонные перемычки классифицируются как изделия из тяжелого бетона и арматурной стали, подвергшейся термической обработке.

    В результате существует два вида перемычек:

    • Ат-V и Ат-IVC –термически упроченные классы
    • А-V и A-IV – горячекатаные классы

    Назначение перемычек из железобетона

    Изделия первоначально предназначаются для покрытия оконных и дверных проемов в строениях блочного типа. Они принимают на себя вес всех нагрузок конструкций, находящихся выше оконных и дверных проемов. Это касается как частных домов, так и административных зданий, промышленных сооружений.

    Также перемычки из железобетона используются при строительстве недвижимости с кирпичными стенами или камня (как искусственного, так и природного).

    Размеры

    В основном железобетонные перемычки изготавливаются из бетона М250, каркас из арматуры с размером от 4 до 6 мм. В соответствии с ГОСТом 948-84, проектировщики подбирают необходимое изделие, учитывая ширину проема и расчеты по нагрузке.

    При этом размеры перемычек должны отвечать допустимым стандартам, заключающим в себя:

    1. Длина от 10,3 до 33,7 дм
    2. Высота от 1,2 до 2,5 дм
    3. Ширина от 1,4 до 2,9 дм

    Виды и маркировка

    Перемычки из железобетона могут быть заводскими (сборного изготовления) или же монолитными, изготавливаемыми непосредственно на месте строительства по мере необходимости. Различают простые и несущие железобетонные перемычки.

    В продажу поступают железобетонные перемычки следующих по маркировке типов:

    • Перемычки плитные, имеющие более 0,25 м ширины (ПП).
    • Перемычки железобетонные брусковые, до 0,25 м ширины (ПБ).
    • Прогон (ПРГ и ПР).
    • Балочные прогоны г-образной формы, имеющие специальную четверть, к которой примыкают плиты покрытия. Также плиты покрытия могут опираться на данную четверть (ПГ).
    • Прогоны, предназначенные для фасада. Данные элементы выходят на лицевую часть строения. Их используют в случаях покрытия проемов с четвертями, когда кладка выступает в проеме на 0,25 м. и более (ПФ).

    В зависимости от величины нагрузки, выдерживаемой конструкцией, перемычки разделяют на:

    Несущие, принимающие на себя и распределяющие впоследствии на простенки массу стены и перекрытий, находящихся над ними. Оптимальная опорная длина (длина заделки в стену)для таких перемычек колеблется от 0,17 м до 0,3 м. Монтаж производится с помощью грузоподъемных механизмов с применением монтажных петель или просверленных отверстий для строповки.

    Маркировка таких перемычек БУ – усиленные или БГ – г-образные. Они ненесущие. При проеме не выше 2 м, монтируются вручную, заделываются в стену не менее чем на 120 мм. Способны помимо своего веса выдержать только массу стены, расположенной выше.

    При нанесении маркировки на перемычку учитывают технические характеристики и размеры.

    Маркировка состоит из трех групп, содержащих цифры и буквы, разделенные знаком «-»:

    1. Первая группа. Вначале идет цифра, указывающая номер сечения, далее указывается тип перемычки, длинна элемента в дециметрах.
    2. Вторая группа. информирует о классе арматуры и расчетной нагрузке (кН/м).
    3. Третья группа. наносится при необходимости, здесь указываются маркировка монтажных петель и выпусков арматуры (если таковые имеются). Также она классифицирует сейсмостойкость и степень плотности бетона.

    Технические характеристики перемычек ЖБИ

    В промышленных условиях железобетонные перемычки изготавливаются согласно ГОСТ 13015 от 2003 г.

    Проверка изделий проводится по следующим показателям:

    • Прочность, стойкость к возникновению трещин и жесткость материала
    • Морозоустойчивостьбетона (как правило F 35 – F-200)
    • Показатели прочности бетонного компонента (должны соответствовать марке М200 и выше)
    • Состояние поставленного бетона (его влажность не должна превышать 13%)
    • Сталь должна соответствовать необходимым характеристикам по качеству и размеру, которые должны учитываться для производства арматуры. Из стали также изготавливают монтажные петли и закладные детали.
    • Антикоррозийный слой должен быть качественным с необходимым видом и толщиной слоя
    • Огнестойкость материала
    • Используемый бетон должен быть соответствующего вида, а арматура соответствовать необходимому классу, иметь антикоррозийный слой и быть определенного размера
    • Соблюдение параметров размера и геометрического расположения. Плитные перемычки и железобетонные брусковые перемычки по технологии изготовления имеют уклон. Вследствие этого нижняя плоскость изделия немного меньше чем верхняя. Допустимы отклонения до 8 мм по ширине и до 2 см по длине изделия
    • По сейсмостойкости железобетонные перемычки должны выдерживать колебания не менее 7 – бальные колебания (по шкале Рихтера)

    Помимо этого стандартом строго контролируются размеры раковин, сколов ребер, впадин, наплывов. Отклонения не могут превышать допустимые ГОСТом размеры. Недопустимым также считаются выступающие куски арматуры из конструкции (за исключением выпусков, предусмотренных чертежами). Наружные стороны железобетонных конструкций не должны покрываться ржавчиной и жирными разводами.

    Варианты перемычек из железобетона

    Изготовляют железобетонные перемычки двумя способами:

    • На земле, после изготовления устанавливается в оконный или дверной проем. В этом случае после изготовления перемычку придется поднимать и монтировать над проемом, что подразумевает использование дополнительных механизмов для подъема.
    • Непосредственно над проемом. Этот способ позволяет сэкономить на использовании техники

    Опалубка

    Изготовляя опалубку необходимо придерживаться следующих рекомендаций:

    В качестве формы для опалубки применяются деревянные доски с помощью которых формируют щиты с толщиной 20-25ммДля крепления досок между собой используют саморезы или гвозди.

    Саморезы желательно вкручивать шуруповертом – это впоследствии облегчает демонтаж опалубки. В проем на специальных подпорках устанавливается горизонтальный щит.

    Щит может размещаться как на одном уровне с кладкой, так и выходить за ее пределы. Если щит выступает за пределы кладки его необходимо устанавливать сверху, а не сбоку.На дно опалубки кладут арматурную сетку. Вертикальный щит закрепляется самонарезами.

    В целях повышения устойчивости, с помощью вязальной проволоки внатяжку привязывается к укладочной сетке. В таком случае щит не будет сдвигаться при выполняемых работах.

    Утепление

    Немаловажным аспектом при сооружении здания и работах с оконными и дверными проемами является утепление.

    Существует два способа утепления:

    • С помощью минеральной ваты. Она вставляется в опалубку и заливается бетоном. Этот способ имеет существенный недостаток. В случае последующей установки металлопластиковых окон монтажная пена может упираться в минеральную вату, что помешает надежному закреплению верхней части окна.
    • Утепление с помощью экструдированного пенополистирола (пумпана). Утеплитель толщиной 30 мм выпускается по всему оконному или дверному проему. При установке окна монтажная пена прикрепится к нему и обеспечит надежную фиксацию.

    Армирование

    Диаметр используемой арматуры напрямую зависит от того, какого вида железобетонная перемычка будет изготавливатся — брусковая или плитная. Если на изделие не будет поступать большая нагрузка и оно, соответственно, не несущее, можно использовать простой металлический прут. Также используется двухнитевая арматурная сетка.

    При этом берут пруток с диаметром 6-8 мм. Арматура укладывается по всей длине и связывается вязальной проволокой.

    Укрепление опалубки

    Учитывая огромный вес бетона, составляющий 2,3 тонны на кубический метр необходимо очень внимательно отнестись к процессу укрепления опалубки. Если щит не будет оснащен подпоркой, он способен просто выдавить опалубку вниз.

    Подпорка изготовляется из прочного материала и располагается в центре проема немного ближе к окну. Тщательно закрепляется. Внутренний край во избежание провисания следует соединить с вертикальным щитом.

    Заливка формы бетоном

    Перед заливкой формы, необходимо тщательно просеять песок, промыть щебень от грязи. Цемент следует использовать свежий, так как от этого компонента больше всего зависит прочность будущей конструкции.

    Заливка проводится в три этапа:

    1. В бетономешалке или вручную, с помощью лопаты, перемешиваются все компоненты. Насколько качественный раствор получится, напрямую зависит от того, насколько тщательно перемешивался раствор.
    2. Заливая бетон в форму, арматуру, которая находится над горизонтальным щитом слегка приподымают, используя для этого кусочки кирпича. Кирпич разбивают на осколки примерно 200 мм толщины и раскладывают под арматурной сеткой. Арматура должна быть полностью погружена в раствор.
    3. После выполнения всех действий в форму заливается бетонный раствор. Затем следует дождаться полного его затвердевания, разобрать опалубку и можно приступать к укладке стены, находящейся над формой.

    Стоимость

    Цены на железобетонные перемычки формируются учитывая такие составляющие как:

    • вес
    • размер
    • составляющие компоненты

    Так, например перемычка 1ПБ-13-1П с обьемом 0,01 м3 и весом 0,025т будеть стоить примерно 165 руб.

    А стоимость 5ПБ-34-20П, имеющей объем 0,185м3, вес 0,453т начинается от 3000 руб.

    С помощью вышесказанного Вы ознакомились с основными характеристиками железобетонных перемычек, изучили их классификацию.

    Наша информация поможет Вам определиться с необходимым именно для Вашего строительства материалом. Качество и надежность последнего, Вы самостоятельно сможете определить, следуя нашим советам.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
