Гост на кладочную сетку

ГОСТЫ и ТУ

СНиП II-22-81(1995) КАМЕННЫЕ И АРМОКАМЕННЫЕ КОНСТРУКЦИИ с использование сварной металлической сетки в картах. Кладочная и дорожная сетка.

6.75. Сетчатое армирование горизонтальных швов кладки допускается применять только в случаях, когда повышение марок кирпича, камней и растворов не обеспечивает требуемой прочности кладки и площадь поперечного сечения элемента не может быть увеличена. Количество сетчатой арматуры, учитываемой в расчете столбов и простенков, должно составлять не менее 0,1 % объема кладки (см. п. 4.30). В этом случае нужно использовать кладочную сетку с счейкой 50х50 и 50х100мм, диаметром 3-5мм.

6.76. Арматурные сетки следует укладывать не реже, чем через пять рядов кирпичной кладки из обыкновенного кирпича, через четыре ряда кладки из утолщенного кирпича и через три ряда кладки из керамических камней.

6.77. Диаметр сетчатой арматуры должен быть не менее 3 мм. Диаметр арматуры в горизонтальных швах кладки должен быть, не более:

при пересечении арматуры в швах — 6 мм

без пересечения арматуры в швах — 8 мм.

Расстояние между стержнями сетки должно быть не более 12 и не менее 3 см. Швы кладки армокаменных конструкций должны иметь толщину, превышающую диаметр арматуры не менее чем на 4 мм.

ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ФУНДАМЕНТОВ НА ЕСТЕСТВЕННОМ ОСНОВАНИИ ПОД КОЛОННЫ ЗДАНИЙ И СООРУЖЕНИЙ (к СНиП 2.03.01-84 и СНиП 2.02.01-83)

АРМИРОВАНИЕ ФУНДАМЕНТОВ с использованием сварной арматурной сетки в картах 2х3, 2х6м.

4.15. Армирование подошвы фундаментов следует производить сварными сетками но серии 1.410-3 и ГОСТ 23279-84. Сетка сварная арматурная кладочная дорожная из проволоки Вр-1 и арматуры класса А500С и В500С.

4.16. В случае, когда меньшая из сторон подошвы в фундаменте имеет размер b £ 3 м, следует применять сетки сварные с рабочей арматурой в двух направлениях.

При b > 3 м применяются отдельные сетки с рабочей арматурой в одном направлении, укладываемые в двух плоскостях – сварные каркасы кп-1, сварные арматурные секции сетки. При этом рабочая арматура, параллельная большей стороне подошвы l, укладывается снизу. Сетки в каждой из плоскостей укладываются без нахлестки с расстоянием между крайними стержнями не более 200 мм. Минимальный диаметр рабочей арматуры сеток подошв принимается равным 10 мм вдоль стороны l до 3 м и 12 мм при l более 3 м. При невыполнении условия (114) в сетках необходимо предусмотреть приварку поперечных анкерующих стержней на расстоянии не более 0,8 lb от края продольного стержня сетки сварной металлической в картах. Диаметр анкерующего стержня рекомендуется принимать не менее 0,5d продольной арматуры металлической сетки.

Анкеровка рабочей арматуры в подошве фундамента считается обеспеченной, если хотя бы один из поперечных стержней дорожной и кладочной сетки, приваренный к рабочей продольной арматуре, располагается в пределах участка армирования сеткой.

4.18. Подколонники рекомендуется армировать сеткой, если это необходимо по расчету, вертикальными сварными плоскими сетками и сварными каркасами по ГОСТ 23279-85 (сетка сварная кладочная, сетка дорожная, арматурная сетка в картах).

4.19. Минимальный процент содержания арматуры, сетки дорожной или сетки кладочной s и s’ во внецентренно сжатом железобетонном подколоннике должен составлять не менее 0,04 % площади его поперечного сечения. В подколонниках с продольной арматурой, расположенной равномерно по периметру сечения, минимальная площадь сечения всей продольной арматуры должна приниматься не менее 0,08 %.

4.20. Железобетонные подколонники рекомендуется армировать вертикальными сварными плоскими сетками из арматуры и проволоки вр-1 ГОСТ 6727-80 армированная проволока для ЖБИ / ЖБК, объединяемыми в пространственный каркас сварной, с помощью вязальной проволоки ф1,2 по ГОСТ 3282-74 т/о. Сетку сварную кладочную или дорожную рекомендуется устанавливать по четырем сторонам сечения подколонника.

Армирование железобетонного подколонника пространственными каркасами, собираемыми из плоских сеток

4.21. В железобетонных подколонниках, где по расчету сжатая арматура не требуется, а количество растянутой арматуры не превышает 0,3 %, допускается не ставить продольную и поперечную арматуру по граням, параллельным плоскости изгиба. В этих случаях допускается: установка сеток только по двум противоположным сторонам сечения подколонника, как правило, в плоскостях, перпендикулярных плоскости действия большого из двух воздействующих на фундамент изгибающих моментов на сетку металлическую; соединение плоских арматурных сеток в пространственный каркас без соединения продольных стержней сетки сварной хомутами и шпильками. Толщина защитного слоя бетона (см. п. 5.19 СНиП 2.03.01-84) в этом случае должна быть не менее 50 мм и не менее двух диаметров продольной арматуры сетки сварной, устанавливаются на всю высоту подколонника.

4.23. Если в сечении бетонного подколонника возникают растягивающие или сжимающие напряжения менее 10 кгс/см2, то при максимальных сжимающих напряжениях более 0,8Rb (напряжения определяются как для упругого тела) необходимо выполнять конструктивное армирование сварной кладочной сеткой на всю высоту подколонника. При этом площадь сечения арматуры с каждой стороны подколонника должна быть не менее 0,02% площади его поперечного сечения, а в случае расположения арматуры по периметру сечения — не менее 0,04 %.

4.24. При расчетном или конструктивном армировании подколонника диаметр продольных стержней в дорожной сетке сварной и её вертикальной арматуры принимается не менее 12 мм. В бетонном подколоннике минимальный диаметр продольной арматуры принимается равным 10 мм в стержнях сварной сетки дорожной из арматурного проката а500с.

4.25. Горизонтальное армирование стаканной части подколонника осуществляется сварными сетками, плоскими каркасами с расположением стержней у наружных и внутренних поверхностей стенок стакана. Продольная вертикальная арматура должна размещаться внутри горизонтальных сеток. Диаметр стержней сеток принимается не менее 8 мм и не менее четверти диаметра продольной арматуры вертикального армирования подколонника.

При выполнении монолитных работ, нужно использовать тканую сетку для отсечки воды из раствора бетона, с ячейкой 5х5х0.7 или 5х5х1мм. Для штукатурных работ подойдет сетка плетеная Рабица 10х10х1мм,сетка Тканая штукатурная с ячейкой 10х10х0.8мм или сварная сета оцинкованная в рулонах с ячейкой 6х6х0.6мм, 10х10х0.8мм, 20х20х1мм.

Сетка кладочная ГОСТ 23279-2012 50х50х3, 50х50х4, 100х100х3, 100х100х4

Каталог / кладочная сетка сварного типа, достоинства сварной и кладочной сетки

Процесс возведения дома или другого достаточно массивного здания подразумевает немалый объем работ.

И особой задачей для строителей является именно закладка надежного и прочного основания — фундамента. Ведь от того, насколько качественно и разумно (учитывая все нюансы и особенности конструкции) проведена данная работа, зависит безопасность и эксплуатационный срок здания в целом.

Кладочная сетка ГОСТ 23279-2012 в этом случае играет немалую роль: облегчает задачу производителям работ (строителям) и улучшает способность к всевозможным изгибам / растяжениям.

Особо актуально ее применение в сейсмоактивных зонах. Конечно, для достижения максимального эффекта, важно проследить, чтоб использовалась именно сварная сетка, а не ее плетеный аналог. Также следует обращать внимание как на качество сварки (или цельности структуры), так и на материал — только металл с двойным покрытием (цинк и специальное ПВХ напыление).

Виды сеток.
Для начала стоит отметить, что кладочная сетка широко применяется далеко не только для укрепления фундамента, но и в качестве усилителя стен и при их отделке. Кроме этого, широкое применение данный материал нашел в строительстве заборов, защитных ограждений или же при выполнении клеток-вольеров.

  • Способ оцинкования.

От того, какой способ оцинкования применялся при производстве сего изделия, зависит и его качество, и диаметр проволоки.

  • Горячий метод.

Из названия понятно, что при покрытии использовалась наиболее простая технология — когда уже готовая сварная сетка аккуратно пропускается через расплав цинковой смеси. Конечно, хоть впоследствии получается достаточно толстое по диаметру проволоки изделие, зато простота метода позволяет реализовывать данный товар по доступным ценам — отсюда и высокая популярность.

  • Электролитический метод.

В данном случае применяется гальванический метод осаждения защитного покрытия на изделие (анод-катод). В результате получается очень аккуратная, легкая и достаточно тонкая кладочная сетка.

Тут важно отметить, что предпочтительным вариантом было бы дополнительное нанесение полимерного покрытия — оно практически не влияет на вес товара (легкий материал), зато результат превосходит все ожидания.

  • Способ сваривания.

Имеется два основных отличия при сваривании проволоки: первый — когда вначале производится оцинкование, а затем сварка, второй же — когда оцинкование является завершающим этапом, т. е. производится после сваривания. Преимуществом второго способа является повышенная прочность сварных швов — они также подвергаются оцинковке.

Сортамент кладочной и сварной сетки (в картах). Цены без НДС руб/м.кв.

Сетка кладочная сварная для железобетонных конструкций (в картах)Сетка сварная, сетка кладочная
Марка сеткиМасса 1 м. кв. сетки, кгОптовая цена, руб/м. кв.
руб/м.кв.
Вр1 50х50х3 (0,38х2; 0,64х2; 0,5х2; 2х3 м)2,0978,2
Вр1 100х100х3 (2х3 м)0,9940,25
Вр1 150х150х3 (2х3 м)0,6024,15
Вр1 200х200х3 (2х3 м)0,5220,7
Вр1 50х50х4 (0,38х2; 0,64х2; 0,5х2; 2х3 м)3,64116,15
Вр1 100х100х4 (1,5х2; 2х3; 2х6; м)1,7959,8
Вр1 150х150х4 (1,5х2; 2х3; 2х6; м)1,2341,4
Вр1 200х200х4 (2х3; 2х6; м)0,9232,2
Вр1 50х50х5 (0,38х2; 0,64х2; 0,5х2; 2х3 м)5,64184
Вр1 100х100х5 (1,5х2; 2х3; 2х6 м)2,7992
Вр1 150х150х5 (1,5х2; 2х3; 2х6 м)1,9163,25
Вр1 200х200х5 (2х6 м)1,4446,1
В500С 100х100х6 (2х6 м)4,44146,1
В500С 150х150х6 (2х6 м)3,0398,9
В500С 200х200х6 (2х6 м)2,2275,9
В500С 100х100х8 (2х6 м)7,90262,2
В500С 150х150х8 (2х6 м)5,40167,9
В500С 200х200х8 (2х6 м)3,95128,8

Следует сказать, что сварная сетка разного размера, диаметра проволоки или ширины ячеек в обязательном порядке должна изготавливаться только на промышленном оборудовании. Ведь от качества данного товара зависит судьба будущего здания.

В завершение можно сказать, что подобную сетку рекомендовано использовать не только для возведения многоэтажных конструкций или прочих массивных строений, но и при самоличном строительстве загородных домов, клеток для животных.

Как купить сетку кладочную ГОСТ 23279-2012 50х50х3, 50х50х4 по низким ценам:

  • заполните простую форму «Оформить заказ» вверху страницы;
  • позвоните по телефону +7 (4862) 43-90-47;
  • отправьте заявку на электронную почту megaprom@orel.ru;

Условия продажи:

  • Реализация металлоизделий оптом и в розницу;
  • Безналичный расчет, путем перевода денежных средств с банковского счета;
  • Возможность отсрочки платежей;
  • Бесплатные консультации наших специалистов;
  • Оказываем услуги упаковки товара по требованиям заказчика;
  • Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.

Условия доставки:

  • Доставка продукции осуществляется со склада из наличия;
  • При необходимости мы можем предоставить услугу ответхранения;
  • Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
  • Возможность самовывоза товаров со складов.

Гарантии:

  • Вся продукция сертифицирована, отпускается после технологического контроля;
  • Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
  • Возможность возврата товара в соответствии с законодательством Российской Федерации;

Доставка по РФ:
Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.

Сетка кладочная как выбрать без ошибок

В строительной сфере широко применяется армирование в ходе возведения различных по своему функциональному предназначению конструкций. Если речь о таком виде армировочных материалов как сетка кладочная — как выбрать ее правильно? Постараемся дать развернутый ответ в нашей статье.

Начнем с главного. Существует, говоря образно, две дороги, два пути. Путь первый – использовать действующую нормативную базу. Основных нормативных документов, которые помогут нам решить вопрос с выбором материала, несколько, среди них:

  • Определяет сортамент продукции — ГОСТ 2715-75, ;
  • ГОСТ 8478-81, устанавливающий технические условия для сварной, в том числе кладочной сетки;
  • Еще один стандарт — ГОСТ 23279-2012, , определяющий технические условия для рассматриваемого нами вида металлоизделий (это важно, многие еще по старинке указывают уже не действующий стандарт ГОСТ 23279-85).

Если подходить к вопросу более тщательно и взвешенно, а строительство проводится на территории Российской Федерации, то можно использовать национальный стандарт ГОСТ Р 52265-2016. Есть еще и технические условия – ТУ 1275-012-00187205-2002, ТУ 14-169-153-99. А если речь идет о возведении стен не из штучных материалов, а монолитного железобетона, то ТУ 14-1-5254-2006, ТУ 14-1-5570-2008. Думаем этих документов пока достаточно для полного рассмотрения вопроса.

Второй путь заключается в фразе – любой каприз за ваши деньги. Производители могут изготовить кладочную сетку по требованиям заказчика, без учета нормативных документов. Либо кладочная сетка формируется непосредственно на объекте строительства из определенных видов металлопроката. Читайте об этом далее в нашем материале. В такой ситуации рекомендуем придерживаться здравого смысла, так как армирование, как правило, выполняется несущих стен, а они ошибок не прощают. Нужно разработать проектно-сметную документацию, технико-экономическое обоснование, а лишь затем заниматься самодеятельностью.

Сетка кладочная — как выбрать правильно

Первый вопрос, на который надо ответить: «А нужна ли вообще именно кладочная сетка?». Ответ заключается в основных направлениях использования этого материала. А основных три:

  • армирование стен, если разговор о штучных материалах, то горизонтальных швов кладки;
  • формирование связей в многослойной кладке для соединения слоев;
  • армирование штукатурного слоя стен.

Существует и масса других направлений использования кладочной сетки. Отметим такие как заливка межэтажных перекрытий, возведение фундаментов, создание стяжки, декоративной отделки помещений, формирование габионов и других ограждающих конструкций. В таком случае можно использовать не только кладочную, но и другие виды сетки. Например, такой вид изделий как дорожная сетка.

Читать еще:  Полукруглое крыльцо из бетона своими руками

Следующий важный вопрос. Из опыта практического использования сложилась одна нехорошая практика, но все-таки она есть. Речь идет о том, что материал начали подразделять по направлению использования. Например, кладочная сетка для кирпича, кладочная сетка для газобетона и даже кладочная сетка для фундамента. Это не весь список. В нормативных документах такого деления нет, но в прайсах встречается. Использовать или не использовать этот критерий выбора – решайте сами.

Чтобы было просто и понятно. Возьмем за основу ГОСТ Р 52265-2016. Он именно определяет нормативы для кладочной сетки, и дополним другими документами, указанными выше.

Итак, базовый параметр выбора – материал изготовления. Кладочную сетку можно приобрести, изготовленную из черного металлопроката и композитов.

Стальная кладочная сетка

Относительно черного металлопроката. В ГОСТ 2715-75, ГОСТ Р 57265-2016 и ГОСТ 8478-81 оперируют таким термином как стальная проволока. ГОСТ 23279-2012 указывает на использование стальной арматуры. В ряде нормативных документов встречается и такой очень редкий вид сетки как просечно-вытяжная. Другими словами, кладочная сетка, используемая для армирования конструкций, может изготавливаться из таких видов проката как:

  • стальная проволока (В1 и Вр1);
  • арматура классов А500С, B500C, А240 (AI), А600С, А-400 (AIII);
  • полоса (листовой холоднокатаный черный металлопрокат).

Материал изготовления – черный металлопрокат, цветной, как правило, не используется (в общей практике). Зачастую это низкоуглеродистые марки стали (они лучше свариваются). Реже используются аустенитные марки стали (хромоникелевые, молибдено-хромо-никелевые, и их называют проще – «нержавейка»).

Наличие или отсутствие защитного покрытия

Покупая именно стальную кладочную сетку уделяйте внимание не только марке стали, но и наличию или отсутствию защитного покрытия. Большинство нормативных документов указывает на необходимость наличия защитного слоя. То есть они прямо обозначают, например, использование только оцинкованной кладочной сетки. Минимум могут сетку по мере необходимости покрасить. По нормативным документам используется цинкование и нанесение полимерных материалов.

Обращайте внимание на то, что свойства оцинкованной или покрытой слоем полимера кладочной сетки зависят напрямую от технологии нанесения защитного слоя и его толщины.

Если брать оцинкованную сетку, то среди основных технологий нанесения слоя цинка отметим такие виды цинкования:

  • гальваническое (электролизное, в среде электролитов);
  • горячее (путем окунания в расплавленный цинк);
  • термодиффузионное (шерардизация, в специальной печи при высоких температурах, зачастую при дополнительном вращении);
  • холодное (краска или грунтовка с повышенным содержанием цинковой пудры (до 98%), которая наносится на поверхность сетки распылителем).

Оцинкованная кладочная сетка устойчива к образованию коррозии, в этом ее главное преимущество. Гальваническое, горячее и термодиффузионное цинкование выполняется в производственных условиях. Холодное цинкование осуществляется подручными средствами. Порой это дополнительная услуга, выполняемая по желанию заказчика. Она предоставляется наряду с такими услугами как резка и изготовление по индивидуальным требованиям.

Второй способ защиты кладочной сетки – нанесение слоя полимеров. Они используются различные. Зачастую полиуретан, поливинилхлорид и многие другие. Полимерное покрытие тоже наносится с использованием нескольких технологий, таких как:

  • окунание сетки в расплав полимера;
  • путем нанесения жидкого полимера валковым методом (Coil Coating);
  • с использованием электростатического метода и напыления полимера, находящегося в порошкообразном состоянии;
  • ряда других способов.

Очень редко, но встречается и комбинированное покрытие кладочной сетки.

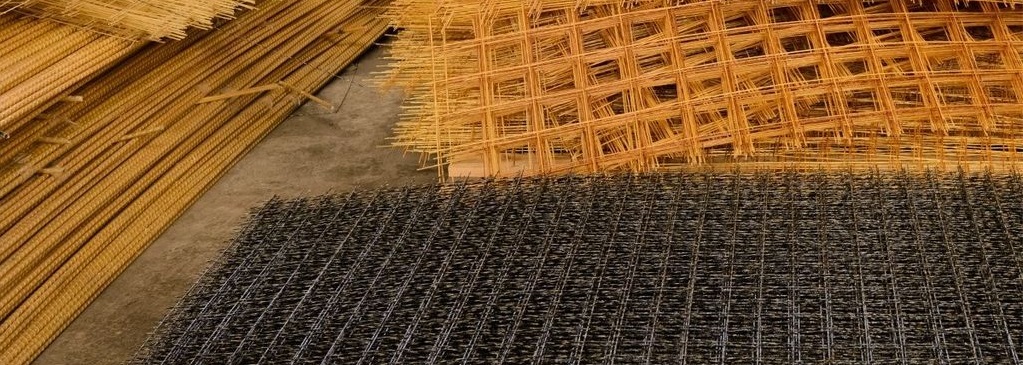

Композитная кладочная сетка

Теперь о композитах, точнее композитных волокнах. С целью армирования кладки из штучных строительных материалов, возведения монолитных железобетонных стен используются различные материалы. Чтобы все систематизировать, обозначив все нормативные варианты, воспользуемся ГОСТ Р 52265-2016. В нем указано что кладочная сетка может быть изготовлена из:

  • стеклокомпозитов (АСК), стекловолокна;
  • базальтокомпозитов (АБК), базальтового волокна;
  • полимерных материалов.

Среди полимеров обозначены углекомпозиты (АУК) из углеволокна и арамидокомпозиты (ААК) из арамидного волокна. В отечественных нормативных документах не обозначены, но широко используются и другие полимеры при производстве продукции. Отметим полиэфир (полиэстер, PET), полиамид (PA), полипропилен (PP), полиэтилен (PE и HDPE), поливинилалкоголь (PVA). Это далеко не все. Надо брать во внимание и такое понятие как комбинированные композитные кладочные сетки. Все указанные композитные кладочные сетки изготавливаются из волокон определенных материалов. Зачастую используется полимерная или битумная пропитка.

Основные особенности выбора сетки

Сетка кладочная как выбрать, учитывая ряд других параметров. Остановимся на них кратко. Один из критериев – конфигурация ячеек она бывает:

  1. прямоугольной (в более широком спектре четырехугольной), продольная и поперечная проволока располагаются под определенным углом друг к другу, например, в 90° (ячейки прямоугольной или квадратной формы) и свариваются методом точечной сварки (сварная кладочная сетка);
  2. фахверковой, с треугольными ячейками, тоже относится к категории сварной;
  3. плетеной, похожа по форме ячеек на фахверковую, но места соединения не свариваются, а переплетаются (плетеная кладочная сетка, количество витков поперечной проволоки вокруг продольной не менее 1,5);
  4. просечно-вытяжной, в отличие от других видов сетки изготавливается не из катанки или арматуры, а из листа с использованием технологии просечки и последующей вытяжки, конфигурация соответствующая.

Вскользь упомянули о форме ячеек. Стальная сетка по ГОСТ 2715-75 может выпускаться не только с ячейками квадратной и прямоугольной формы. Выпускается продукция и ромбовидной, шестигранной, трапециевидной. Но такие решения встречаются не часто. Другими словами, либо квадрат, либо прямоугольник. Причем если имеется в виду композитная сетка, то других вариантов нет.

Относительно технологии производства. Как видите их несколько. Если брать стальную кладочную сетку, то основная технология сварная. Особенно когда это железобетонные монолитные конструкции. Но есть в нормативных документах указание на то что допускается использование технологий. Они обеспечивают требуемую прочность соединения, не допуская при этом снижения прочности соединяемых арматурных элементов.

Размеры и другие характеристики

Теперь относительно размеров. Если нужна стальная сетка кладочная как выбрать зависит от ее характеристик. Они определяются не только технологией производства, наличием или отсутствием защитного слоя и маркой стали, но и размерами используемого проката. В целом основные значения следующие. Проволока Вр-1 диаметром 3 мм, 4 мм или 5 мм. Арматура по ГОСТ 23279-2012 от 4 до 40 мм. Применимо при возведении стен из монолитного железобетона. Если брать ГОСТ Р 52265-2016, то от 4 до 10 мм. Такая сетка активно используется при возведении стен из штучных искусственных или природного происхождения материалов. Полоса для просечно-вытяжной кладочной сетки оцинкованная, толщиной 0,4 мм, из аустенитной стали (нержавейки) – 0,3 мм. Диаметр волокон композитной арматуры определяется исходя из расчета площади поперечного сечения арматуры.

Следующий важный параметр – размер ячейки. Если это стальная сетка, то по ГОСТ Р 52265-2016 от 100[sc name=»cross»]75 до 500[sc name=»cross»]400. Подбирается в зависимости от габаритов используемых штучных материалов. Учитывайте, что на основании проектной документации может быть использована сетка и с меньшим размером ячеек. По другим нормативным документам от 5 до 100 либо по индивидуальным требованиям. Значения выбираются исходя из специфики, архитектурно-строительных решений, используемых на объекте. Например, часто используется кладочная сетка размером ячеек 50х50. Композитная сетка применяется с размерами ячеек от 4х4 до 200х200.

Форма выпуска, основные размеры

Далее форма выпуска. Их две:

  1. Рулоны, если диаметр стальной проволоки или арматуры до 5 мм. Иногда и немного больше. Либо это композитная сетка с диаметром волокон от 1,5 до 8 мм.
  2. Карты (листы), что характерно для стальной кладочной сетки с большим диаметром арматуры. Хотя в этом случае одна из технологий предполагает покупку не сетки, а арматуры. Из нее формируется сетка уже непосредственно на объекте строительства.

Кстати, такая технология изредка (из-за высокой трудоемкости) предполагает и использование проволоки ВР-1. Композитная кладочная сетка с волокнами большого диаметра (свыше 8 мм) тоже может поставляться в картах. Учитывайте. Стальная кладочная сетка из проволоки, арматуры диаметром до 5 мм, называется легкой. Если значение больше – сетка тяжелая. Две основные группы.

Размеры карт и рулонов отличаются своей вариативностью и определяются целым рядом нормативных документов. Либо учитываются индивидуальными требованиями покупателя. Например, по ГОСТ Р 52265-2016 ширина стальной сетки может быть от 650 до 3800 мм. Длина карт по тому же документу от 850 до 9000 мм. Все сугубо индивидуально. Обращайте на это внимание при покупке. Учитывайте исходя из своей проектно-сметной документации или особенностей направления использования. Например, необходимо при выборе ширины сетки брать во внимание толщину стены и ее конструкционные особенности. Суть в том, что армирование может выполняться не только для увеличения прочности стены. Порой оно требуется для связывания двух- или трехслойных стен.

Сетка кладочная — как выбрать по рабочим параметрам

Важны и рабочие характеристики самой кладочной сетки. Их достаточно много. Отметим базовые. Среди них:

  • вес сетки, в расчете на единицу площади кладки;
  • поверхностная плотность (г/м²);
  • предельная поперечная и продольная прочность (разрывная нагрузка, кНм);
  • удлинение на разрыв (мм или %);
  • морозостойкость (в циклах замерзания-оттаивания, например, F50, 50 циклов);
  • предел текучести (Н/мм²).

Это, конечно, не все параметры, а основные. Вся информация должна отображаться в маркировке металлопродукции. Возьмем для примера условное обозначение XC(Dy/Dy1)BxL. Где:

  • X – группа изделий (с 1-й по 3-ю тяжелая сетка, с 4-й по 5-ю легкая);
  • С – форма выпуска (С-карты, СР-рулоны);
  • Dy/Dy1 – диаметр проката (иногда указывают и марку стали);
  • B – длина;
  • L – ширина.

Другими словами, если нужна сетка кладочная, как выбрать зависит не столько от тех критериев, о которых рассказали. На них можно ориентироваться, как и от необходимости грамотно, без ошибок составить проектно-сметную документацию. Это нужно и важно. А понадобится купить кладочную сетку – обращайтесь к нам. Обязательно поможем с этим вопросом.

Размеры сетки кладочной (ГОСТ)

Для продления срока службы кирпичной (блочной) кладки используют специальную кладочную сетку. Помимо прочего, это позволяет снизить расход материала, используемого в работе. На рынке, в зависимости от материала изготовления, этот армирующий продукт представлен в виде карт (прямоугольные куски) и/или рулонов.

ГОСТ (государственный стандарт) на сетку кладочную регламентирует её размеры – ширину, длину, размер ячейки, материал, прочностные свойства. Особенно актуально применение сеточного укрепления кладки для пустотелых стеновых блоков и кирпичей.

Зачем стандартизировать сетку для кладки по ГОСТ

Описания и требования, содержащиеся в государственном стандарте, определяют качество и, как следствие, способы применения тех или иных изделий. Такой стандартизации предшествуют множественные теоретические расчёты и практические испытания, которые гарантируют, при рекомендованном применении, безопасность и ожидаемую функциональность.

Например, в ГОСТ 23279-85 для сварной стальной сетки содержится информация о весе (для определённого сечения проволоки) одного метра квадратного материала. Превышение этого параметра для конкретной сетки может свидетельствовать о несоответствии потребительских качеств, а именно:

Металл проволоки не соответствует требуемой по ГОСТу.

Как следствие п.п. 1, могут быть хуже прочностные характеристики.

Больший вес может вообще исключить возможность её применения, например, для стен из пенобетона.

Отсутствие химической инертности, необходимой для условий применения в строительстве, также может исключить применение сетки.

Таким образом, несоответствие даже одного из параметров сетки для армирования ГОСТу, может сделать её неприменимой по функциональному назначению.

Варианты сеток для кирпичной кладки, соответствующих ГОСТу

С началом действия в 2019 году ГОСТ Р 57265-2016 , у потребителя появилась возможность приобретения армирующих материалов (помимо металлических) из полимерных композитов гарантированного качества – стеклокомпозитного (ССК) и базальтокомпозитного (СБК). В стандарте исчерпывающе описаны требования к армирующей продукции из материала XXI века – базальта.

Базальтовая сетка для армирования кладки, соответствующая ГОСТу, теперь может беспрепятственно применяться в строительстве объектов любого назначения (гражданского, промышленного, военного) и типа – здания, сооружения, мосты и др.

В ГОСТе указано, что базальтовый армирующий материал может изготавливаться в рулонах, длина полосы в которых ограничена только общим весом – не более 50 кг для ручной погрузки. Для металлической сетки, в соответствии с ГОСТ 23279-85, длина полосы не может быть больше 9 м, так как осложняется транспортировка и применение материала.

Размеры сетки для кладки из кирпича или блоков

Вариации размеров кладочных сеток, в зависимости от условий применения, имеют широкий диапазон значений. Основным размером такого армирования является диаметр прутков, варьирующийся от 2 до 4 миллиметров (3-5 мм – для металлических). Также для использования важен размер ячейки, он варьируется от 5 до 100 миллиметров (30-150 мм – для металлических). Форма ячейки может быть квадратной или прямоугольной.

Использование разных размеров сетки при строительстве

Наиболее распространённый размер ячейки для кладки – 25×25 мм. Сеточные композиты – гибкие и мягкие, поэтому, в основном, выпускаются в рулонах. Ширина рулонов кратна размерам основных стеновых материалов (кирпича и пеноблоков) – 37 мм, 50 мм, 100 мм. Надо отметить, что сетка из базальта легко режется даже обычными ножницами, поэтому, при необходимости, можно нарезать полосы любой требуемой ширины.

По ГОСТу базальтовая сетка может изготавливаться из прутков толщиной в 2 мм, что позволяет применять такие новые технологии строительства, как укладка стенового материала на клей . При этом толщина шва может быть всего лишь на 1 мм больше, чем толщина армоматериала, и сама стена становится более однородной и монолитной.

Возможность изготовления из композитных материалов мелкой ячейки, например, 25×8 мм , что недостижимо для металлической сварной сетки, позволяет достигать экономии раствора в разы для кладки из пустотелого кирпича (блоков). При этом значительно улучшаются теплоизоляционные свойства стены – раствор удерживается сеткой и не падает в пустоты блоков предыдущего ряда, то есть в возведённой стене сохраняется воздушно-пустотная теплоизоляция.

Читать еще:  Как сделать дымник – защиту для трубы

Вне конкуренции композитная сетка для штукатурки – ячейка 5×5 мм , не требует толстого штукатурного слоя, технологически проще создать гладкую плоскость.

Преимущества базальтовой сетки для армирования кирпичной кладки (ГОСТ Р 57265-2016)

Композитные кладочные сетки, особенно, базальтовая, превосходят стальные сварные по всем параметрам:

отсутствие для базальтовой сетки эффекта коррозии;

повышенная прочность на растяжение;

сохранение первоначальной формы даже при нарушении целостности конструкции;

очень низкая теплопроводность;

неизменные физико-химические характеристики в течение длительного времени;

надёжная адгезия к любым материалам;

лёгкость транспортировки, перемещения и применения.

Применение композитной кладочной сетки, изготовленной по требованиям ГОСТа, оправдано со всех точек зрения – экономической, технологической, качественной. Учитывая большую негативную нагрузку со стороны промышленности на природу, крайне важна повышенная экологичность полного «базальтового» цикла – добыча сырья, производство, применение, эксплуатация.

ГОСТ Р 57265-2016/EN 846-3:2013 Сетка арматурная для каменной кладки. Технические условия

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ОКС 91.080.30*
________________
* В ИУС 3-2017 ГОСТ Р 57265-2016 приводится с ОКС 91.080, здесь и далее по тексту. — Примечание изготовителя базы данных.

Предисловие

Предисловие

4 Настоящий стандарт идентичен стандарту EN 845-3:2013* «Вспомогательные компоненты каменной кладки. Технические условия. Часть 3. Стальная арматурная сетка для упрочнения горизонтальных швов кладки» (EN 845-3:2013 «Festlegungen Mauerwerk — Teil 3: Lagerfugenbewehrung aus Stahl», IDT).
________________
* Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке на сайт http://shop.cntd.ru. — Примечание изготовителя базы данных.

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

1 Область применения

Настоящий стандарт устанавливает требования к арматурной сетке, используемой при армировании горизонтальных швов и штукатурного слоя каменной кладки несущих и ненесущих стеновых конструкций зданий и сооружений различного назначения, а также в качестве связевого элемента в многослойных каменных стенах. Настоящий стандарт распространяется на арматурные сетки, выполненные из стальной (металлической) проволоки или композитного волокна, и устанавливает технические требования, показатели и характеристики арматурных сеток и требования к методам их контроля.

Настоящий стандарт распространяется на арматурные сетки, используемые:

— для армирования горизонтальных швов кладки несущих стен, возводимых в несейсмичных и сейсмоопасных регионах Российской Федерации;

— в качестве связей в многослойной кладке для соединения слоев;

— для армирования штукатурного слоя стен из различных кладочных материалов.

Стандарт распространяется на арматурные сетки, предназначенные для использования в конструкциях, эксплуатируемых в средах с различной степенью агрессивного воздействия, отвечающих требованиям по огнестойкости и пожарной безопасности.

2 Нормативные ссылки

Для применения данного стандарта требуется использование перечисленных ниже документов*. В случае датированных ссылок действителен только тот выпуск, на который сделана ссылка. В случае недатированных ссылок применяется последний выпуск документа, на который сделана ссылка (включая все изменения):
________________
* Таблицу соответствия национальных стандартов международным см. по ссылке. — Примечание изготовителя базы данных.

EN 846-2, Mauerwerk — Teil 2: Bestimmung der Verbundfestigkeit der vorgefertigten Lagerfugenbewehrung (Вспомогательные компоненты каменной кладки. Часть 2. Определение прочности сцепления готовой арматуры для горизонтальных швов кладки)

Methods of test for ancillary components for masonry — Part 2: Determination of bond strength of prefabricated bed joint reinforcement in mortar joints

EN 846-3, Mauerwerk — Teil 3: Bestimmung der von in vorgefertigter Lagerfugenbewehrung (Методы испытаний вспомогательных компонентов каменной кладки. Часть 3. Определение допускаемой нагрузки на срез сварных швов в готовой арматуре для горизонтальных швов кладки)

Methods of tests for ancillary components for masonry — Part 3: Determination of shear load capacity of welds in prefabricated bed joint reinforcement

EN 10002-1, Metallische Werkstoffe — Zugversuch — Teil 1: bei Raumtemperatur (Материалы металлические. Испытание на растяжение. Часть 1. Метод испытания при температуре окружающей среды)

Metallic materials — Tensile testing — Part 1: Method of testing at ambient temperature

EN 10020, Begriffsbestimmung fuer die Enteilung der Staehle (Определение и классификация сталей)

Definition and classification of grades of steel

EN 10088-1, Nichtrostende — Teile 1: Verzeichnis der nichtrostenden (Стали нержавеющие. Часть 1. Перечень нержавеющих сталей)

Stainless steels — Part 1: List of stainless steels

EN 10088-2, Nichtrostende — Teil 2: Technische Lieferbedingungen Blech und Band aus Stalen allgemeine Verwendung (Стали нержавеющие. Часть 2. Технические условия поставки листовой и полосовой стали, стойкой к коррозии общего назначения)

Stainless steels — Part 2: Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for general purposes

EN 10088-3, Nichtrostende — Teil 3: Technische Lieferbedingungen Halbzeug, , Walzdraht gezogenen Draht, Profile und Blankstahlerzeugnisse aus allgemeine Verwendung (Стали нержавеющие. Часть 3. Технические условия на поставку полуфабрикатов, стержней, прутков, катанки и профилей и продукции со специальной отделкой из коррозионно-стойких сталей общего назначения)

Stainless steels — Part 3: Technical delivery conditions for semi-finished products, bars, rods, wire, sections and bright products of corrosion resisting steels for general purposes

EN 10244-1, Stahldraht und Drahterzeugnisse — aus Nichteisenmetall auf Stahldraht — Teil 1: Allgemeine Regeln (Проволока стальная и изделия из проволоки. Покрытия из цветных металлов на стальной проволоке. Часть 1. Общие правила)

Steel wire and wire products — Non-ferrous metallic coatings on steel wire — Part 1: General principles

EN 10244-2, Stahldraht und Drahterzeugnisse — aus Nichteisenmetall auf Stahldraht — Teil 2: aus Zink oder Zinklegierungen (Проволока стальная и изделия из проволоки. Покрытия из цветных металлов на стальной проволоке. Часть 2. Покрытия из цинка или цинковых сплавов)

Steel wire and wire products — Non-ferrous metallic coatings on steel wire — Part 2: Zinc or zinc alloy coatings

EN 10245-1, Stahldraht und Drahterzeugnisse — Organische Beschichtungen auf Stahldraht — Teil 1: Allgemeine Regeln (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 1. Общие правила)

Steel wire and wire products — Organic coatings on steel wire — Part 1: General rules

EN 10245-2, Stahldraht und Drahterzeugnisse — Organische Beschichtungen auf Stahldraht — Teil 2: PVC-beschichteter Draht (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 2. Проволока с покрытием из ПВХ)

Steel wire and wire products — Organic coatings on wire — Part 2: PVC coated wire

EN 10245-3, Stahldraht und Drahterzeugnisse — Organische Beschichtungen auf Stahldraht — Teil 3: PE-beschichteter Draht (Проволока стальная и изделия из проволоки. Органические покрытия на стальной проволоке. Часть 3. Проволока с покрытием из полиэтилена (РЕ)

Steel wire and wire products — Organic coatings on wire — Part 3: PE coated wire

EN 10326, Kontinuierlich schmelztauchveredeltes Band und Blech aus — Technische Lieferbedingungen (Полосы и листы из конструкционной стали с покрытием, полученным непрерывным горячим погружением. Технические условия поставки)

Continuously hot-dip coated strip and sheet of low carbon steels for cold forming — Technical delivery conditions

EN 10327, Kontinuierlich schmelztauchveredeltes Band und Blech aus weichen zum Kaltumformen — Technische Lieferbedingungen (Полосы и листы из малоуглеродистой стали для холодной штамповки с покрытием, полученным непрерывным горячим погружением. Технические условия поставки)

Continuously hot-dip coated strip and sheet of low carbon steels for cold forming — Technical delivery conditions

EN ISO 7500-1, Metallische Werkstoffe — von statischen einachsigen — Teil 1: Zug- und und Kalibrierung der Kraftmesseinrichtung (ISO 7500-1) (Материалы металлические. Проверка машин для статических одноосных испытаний. Машины для испытания на растяжение/сжатие. Проверка и калибрование системы измерения усилия)

Metallic materials — Verification of static uniaxial testing machines — Part 1: Tension/compression testing machines; verification and calibration of the force-measuring system

EN ISO 9513, Metallische Werkstoffe — Kalibrierung von -Messeinrichtungen die mit einachsiger Beanspruchung (ISO 9513) (Материалы металлические. Калибровка экстензометров при проведении контроля соосности)

Metallic materials — Calibration of extensometer systems used in uniaxial testing (ISO 9513)

ISO 10606, Steel for the reinforcement of concrete — Determination of percentage total elongation at maximum force (Сталь арматурная для бетона. Определение полного относительного удлинения при максимальном усилии)

Гост на кладочную сетку

Расстояние между стержнями (в осях) — шаг стержней

Размеры выпусков стержней

и

От 850 до 9000 или до длины рулона

От 3950 до 9000 или до длины рулона

* Допускается применение шага стержней 100 и 300 мм в сетках по утвержденной до 1 января 1985 г. типовой проектной документации на железобетонные конструкции.

** Допускается применение шага стержней 300 мм в сетках по утвержденной до 1 января 1985 г. типовой проектной документации на железобетонные конструкции.

*** См. указания п.2.9.

1. Тяжелые сетки типа 1 шириной от 1500 до 3050 мм с продольными стержнями диаметрами 36 и 40 мм и типа 3 длиной от 3050 до 6250 мм до освоения выпуска автоматизированного оборудования изготовляют с помощью одноточечных машин и подвесных сварочных клещей.

2. По согласованию с изготовителем допускается применение тяжелых сеток типа 1 и легких плоских сеток длиной до 11500 мм.

3. В легких сетках типа 5 длина поперечных стержней составляет от 0,85 до 0,90 ширины сетки.

4. Расстояния между продольными и поперечными стержнями легких сеток, указанные в скобках, допускается принимать при технико-экономическом обосновании.

2.8. Расстояние между стержнями — основной шаг стержней в одном направлении следует принимать одинаковым.

2.8.1. В тяжелых сетках типа 1 для поперечных стержней у края сетки допускается применение доборного шага 100, 200 и 300 мм.

2.8.2. В легких сетках помимо основного шага стержней в продольном направлении допускается применение доборного шага у краев сетки, а также в месте ее резки.

Доборный шаг продольных стержней принимают от 50 мм до размера основного шага кратно 10 мм у края сетки и кратно 50 мм в месте резки сетки.

Доборный шаг поперечных стержней принимают от 50 до 250 мм кратно 10 мм.

2.9. Размеры выпусков продольных и поперечных стержней следует принимать равными 25 мм или кратными 25 мм в соответствии с указанными в таблице.

В легких сетках, изготовляемых в одну полосу, размеры выпусков продольных стержней допускается принимать от 30 до 200 мм кратно 5 мм, а размеры выпусков поперечных стержней — равными 15, 20 и 30 мм, а также от 25 до 100 мм кратно 25 мм.

В легких сетках, изготовляемых в одну полосу, размеры выпусков продольных стержней допускается принимать от 30 до 200 мм кратно 5 мм, а размеры выпусков поперечных стержней — равными 15, 20 и 30 мм, а также от 25 до 100 мм кратно 25 мм.

2.10. Сетки обозначают марками следующей структуры

где — обозначение типа сетки (п.2.1);

— обозначение наименования сварной сетки (с добавлением для рулонных сеток индекса » » — );

— диаметр соответственно продольных и поперечных стержней, мм, с указанием класса арматурной стали;

— соответственно ширина и длина сетки, см.

В марке сетки дополнительно приводят:

— для легких сеток, а также тяжелых сеток типа 3 с основным шагом продольных стержней 400 мм после диаметра стержней (через тире) — значение шага стержней в миллиметрах;

— для сеток с доборным шагом — соответственно над чертой или под чертой значения доборного шага продольных или поперечных стержней в миллиметрах (в скобках).

Для сеток с размерами выпусков поперечных и продольных стержней, отличающимися от 25 мм, марку сетки после обозначения длины сетки дополняют

где , — значения выпусков продольных стержней (при приводят только одно значение), мм);

— значение выпусков поперечных стержней, мм.

Примеры условных обозначений

Тяжелая сетка типа 1 с продольными стержнями из арматурной стали класса А-III диаметром 25 мм, с шагом 200 мм и поперечными стержнями из арматурной стали класса А-III диаметром 10 мм, с шагом 600 мм, шириной 2050 мм и длиной 6650 мм, с выпусками продольных и поперечных стержней 25 мм:

Плоская легкая стальная сетка типа 4 с продольными стержнями из арматурной стали класса А-IIIC диаметром 10 мм и поперечными стержнями из арматурной проволоки класса Вр-I диаметром 5 мм, с шагом продольных и поперечных стержней 100 мм, шириной 2550 мм и длиной 6050 мм, с выпусками продольных и поперечных стержней 25 мм:

Рулонная сетка типа 5 с продольными и поперечными стержнями из арматурной проволоки класса Вр-I диаметром 5 мм, с основным шагом продольных стержней 200 мм и доборным — 100 мм, с шагом поперечных стержней 150 мм, шириной 2340 мм и длиной 120000 мм, с выпусками продольных стержней 125 и 175 мм, с выпусками поперечных стержней 20 мм:

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологической документации, утвержденной в установленном порядке.

Читать еще:  Трещины в доме – причины появления, методы устранения

3.2. В качестве рабочей арматуры в тяжелых сетках следует применять стержневую горячекатаную арматурную сталь класса А-III диаметрами 12-40 мм и термомеханически упрочненную арматурную сталь класса Ат-IIIC диаметрами 12-18 мм.

При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали классов А-II и А-I диаметрами 12-32 мм.

3.3. В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь класса А-III и Ат-IIIC диаметрами 6-16, в сетках типа 3 — арматурную сталь класса А-II диаметрами 10-16 мм и класса А-I диаметрами 6-16 мм.

3.4. Легкие сетки следует изготовлять из арматурной проволоки класса Вр-I диаметрами 3-5 мм, стержневой горячекатаной арматурной стали классов А-III и А-I диаметрами 6-10 мм.

В качестве распределительной арматуры допускается применять арматурную проволоку класса B-I диаметрами 3-5 мм.

3.5. Марки арматурной стали должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил по проектированию бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций) и указанным в заказе на изготовление сеток.

3.6. Арматурная сталь должна удовлетворять требованиям:

— стержневая горячекатаная арматурная сталь классов А-III, A-II и A-I — ГОСТ 5781;

— стержневая термомеханически упрочненная арматурная сталь класса Ат-IIIС — ГОСТ 10884;

— арматурная проволока классов Вр-I и В-I — ГОСТ 6727.

3.7. Крестообразные соединения стержней в сетках следует осуществлять контактной точечной сваркой в соответствии с требованиями ГОСТ 14098.

Режимы сварки должны соответствовать требованиям СН 393.

3.8. В сетках с рабочей арматурой из гладкой стержневой арматурной стали класса А-I должны быть сварены все пересечения стержней.

В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания.

В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м сетки из числа пересечений, подлежащих сварке.

3.9. Стержни в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должны иметь разрывное усилие или временное сопротивление разрыву не ниже требуемого по ГОСТ 10922.

3.10. Требования к прочности сварных соединений стержней на срез — по ГОСТ 10922.

Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности, то браковочная нагрузка при испытании на срез должна составлять не менее 50% разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньше диаметра.

3.11. Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

3.12. Стыковые соединения стержневой арматурной стали следует осуществлять контактной стыковой сваркой по ГОСТ 14098.

Режимы сварки — по СН 393.

Рабочая арматура на длине стержня 6 м не должна иметь более двух стыковых соединений, а на длине стержня 12 м — более трех стыковых соединений.

Стыковые соединения стержней одного направления в пределах шага арматуры в другом направлении допускаются не менее чем через три стержня.

3.13. Значения относительной осадки в крестообразных соединениях стержней (в долях меньшего диаметра свариваемых стержней) должны быть при арматурной стали классов:

A-I от 0,16 до 0,5

A-III, Aт-IIIC и A-II » 0,2 » 0,8

Bp-I и B-I » 0,2 » 0,5

3.14. Значения действительных отклонений геометрических параметров сеток не должны превышать предельных, указанных в ГОСТ 10922.

3.15. Продольные и поперечные стержни в сетках должны быть прямолинейными.

Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

4. ПРАВИЛА ПРИЕМКИ

4.1. Приемку сеток следует производить партиями в соответствии с требованиями ГОСТ 10922 и настоящего стандарта.

4.2. В каждой отобранной от партии сетке или рулоне дополнительно проверяют:

— величину осадки стержней.

4.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей, проводят повторную проверку на удвоенной выборке. Результаты повторной проверки распространяются на всю партию.

Если при повторной проверке хотя бы одна сетка не удовлетворяет требованиям ГОСТ 10922 и настоящего стандарта, все сетки подлежат поштучной приемке.

5. МЕТОДЫ КОНТРОЛЯ

5.1. Методы контроля и испытаний сеток должны соответствовать установленным ГОСТ 10922 и настоящим стандартом.

5.2. Ширину и длину плоских сеток, шаг продольных и поперечных стержней, размеры выпусков, прямолинейность стержня и разницу в длине диагоналей, а также ширину рулонной сетки, шаг продольных и поперечных ее стержней, размеры выпусков и прямолинейность поперечных стержней проверяют рулеткой по ГОСТ 7502 или металлической линейкой по ГОСТ 427.

5.3. Крестообразные соединения проверяют на ударное воздействие на постах изготовления и пакетирования сеток путем свободного сбрасывания сеток с высоты 1 м на бетонное основание или на металлические подкладки.

6. МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. Плоские сетки должны быть связаны в пакеты. Масса пакета не должна превышать 3 т.

6.2. Пакет сеток должен быть связан мягкой проволокой не менее чем в четырех местах, а рулон сетки — не менее чем в трех местах.

6.3. К каждому пакету и рулону сеток должно быть прикреплено не менее двух металлических или фанерных бирок, на которых указывают:

— наименование или товарный знак предприятия-изготовителя;

— условное обозначение сеток согласно п.2.10;

— количество сеток в пакете;

— масса пакета или рулона в тоннах;

— номер партии и дату изготовления.

Бирки должны прикрепляться с разных сторон пакета и рулона.

6.4. Каждая партия сеток, поставляемых специализированными заводами арматурных изделий, должна сопровождаться документом о качестве, в котором указывают:

— наименование и адрес предприятия-изготовителя;

— номер и дату выдачи документа;

— наименование изделий с указанием их марок и количества в партии;

Документ должен быть подписан работником, ответственным за технический контроль предприятия-изготовителя.

6.5. Сетки следует транспортировать в горизонтальном положении.

При погрузке, транспортировании и разгрузке сеток должны соблюдаться меры, обеспечивающие их сохранность от повреждения. Способы выполнения погрузочно-разгрузочных работ должны соответствовать предусмотренным правилами техники безопасности в строительстве.

6.6. Сетки должны храниться в крытом помещении. Пакеты сеток следует хранить раздельно по маркам в штабелях высотой не более 2 м. Рулоны сеток складируют не более чем в три яруса. При складировании сеток между штабелями должен быть обеспечен свободный проход шириной не менее 0,5 м.

6.7. При хранении и транспортировании каждый пакет должен опираться на деревянные подкладки и прокладки толщиной не менее 30 мм. Подкладки под сетки следует укладывать по плотному, тщательно выровненному основанию. При хранении сеток в штабелях прокладки между пакетами по высоте штабеля должны быть расположены по вертикали одна над другой.

Сетка кладочная в Екатеринбурге

Сетка кладочная по лучшим ценам от
производителя Екатеринбурге.
Любые объемы с доставкой по России и СНГ!

Вся продукция подлежит обязательной сертификации, ГОСТ, ТУ, ОСТ, с АТП и РТ-Приемкой
Звоните +7 (343) 318-28-76 или оставьте заявку на сайте

Сетка кладочная металлическая – это конструкционный материал из низколегированной стали. Изготавливают путем сваривания перпендикулярно расположенной стальной проволоки толщиной 3-40 мм, по нормам ГОСТ 23279-2012. Используют в строительстве, при проведении ремонтных и отделочных работ.

Компания «СтальЭнерго-96» изготавливает сетку кладочную в большом сортаменте. Продукция сертифицирована, представлена потребителю в следующих размерах:

Классификация продукции по типу:

  • 1 – толстые прутья расположены вдоль полотна;
  • 2 – толстые прутья вдоль и поперек полотна;
  • 3 – толстые прутья расположены поперек полотна;
  • 4 – прутья перекрывают всю ширину полотна;
  • 5 – поперечные прутья смещены по отношению друг к другу.

Первые три типа относят к тяжелым изделиям, где продольные или поперечные прутья имеют толщину от 12 мм. Четвертый и пятый тип – легкие изделия, все стержни толщиной 3-10 мм.

Сетка кладочная соответствует нормам ГОСТ 23279-2012. К конструкции изделия предъявляют следующие технологические требования:

  • ячейка в форме квадрата либо прямоугольника;
  • параллельно расположенные прутья только идентичной толщины;
  • отношение меньшего и большего диаметров проволоки не меньше 1/4;
  • изделия с толщиной проволоки 3-5 мм изготавливают в рулонном исполнении.

Места пересечения прутьев сваривают автоматической точечной сваркой. Внутренние пересечения сваривают выборочно, а пересечения крайних прутьев сваривают все, в обязательном порядке. Детальные технические характеристики выбранной продукции уточняйте у менеджера при оформлении заказа.

При изготовлении кладочной арматурной сетки в качестве сырья используют проволоку с низким содержанием углерода, изготовленную путем холодной протяжки по ГОСТ 6727-80. Учитывают следующие особенности:

  • При изготовлении тяжелых сеток в качестве стержневой арматуры используют прутья диаметром 10-40 мм из стали А400, А500С, А600С. В некоторых случаях допускается использование горячекатаной арматуры диаметром 10-32 мм из стали А240.
  • В качестве распределительной арматуры тяжелых сеток 1 типа используют прутья диаметром 6-16 мм из стали А400, А500С, В500С, А600С.
  • В качестве распределительной арматуры тяжелых сеток 3 типа используют прутья диаметром 10-16 мм из стали А400, А500С, В500С, А600С и прутья диаметром 6-16 мм из стали А240.
  • Легкие сетки изготавливают из арматуры диаметром 4-5 мм из стали В500С, диаметром 3-5 мм из стали Вр-1, диаметром 6-10 мм из стали А240, А400, А500С, В500С.

В качестве распределительной арматуры легких сеток используют прутья диаметром 4-5 мм из стали В500С, диаметром 3-5 мм из стали В-1.

Подбирают стальные прутья в соответствии с проектной документацией, соблюдая строительные нормы и правила.

Компания «СтальЭнерго-96» реализует сетку кладочную металлическую в большом модельном ряде. Кроме размеров и других технических характеристик стоит обратить внимание на защищенность изделия от коррозии. В наличии продукция следующих видов:

  • Без защитного покрытия – имеет невысокую стоимость, используют для армирования несущих конструкций, кирпичных кладок, фундаментов, наливного пола. Металл в таких изделиях неустойчив к влаге, может ржаветь и терять прочность соединения.
  • Кладочная оцинкованная сетка – устойчива к коррозии, используют во влажной и агрессивной среде.
  • Продукция с ПВХ покрытием – имеет отличный внешний вид, является наиболее привлекательным вариантом. Подходит для ограждений, ландшафтного дизайна.

Обращайтесь, по техническим характеристикам менеджер подберет товар, наиболее подходящий к предполагаемой сфере использования.

Сетка кладочная производится из стальных стержней диаметром 3-40 мм, может быть в плоском или рулонном исполнении. Используют в следующих целях:

  • армирование железобетонных изделий;
  • создание каркаса сборных конструкций;
  • армирование покрытий автомобильных дорог.

Является наиболее эффективным и экономичным вариантом создания армирующего каркаса бетонного монолита, штукатурных слоев. Сетка кладочная ВР-1 хорошо себя зарекомендовала при изготовлении клеток для домашней птицы, ограждения территории.

Компания «СтальЭнерго-96» предлагает купить сетку кладочную оптом и в розницу по доступной цене. Товар поставляем в пакетах или рулонах по всей территории России, включая дальние регионы. Используем автомобильный, железнодорожный, водный транспорт. По требованию заказчика возможен самовывоз. При увеличении объёма закупки уменьшается стоимость единицы товара.

Предлагаемые нами условия являются наиболее выгодными на рынке строительных материалов. Огромный сортамент стальных кладочных сеток позволяет подобрать изделие исходя из размера карт или рулонов, толщины прутьев, размера и формы ячеек, особенностей защитного покрытия. Для оптовых покупателей предусмотрены специальные скидки. Подробная информация у менеджера.

Чем отличается кладочная сетка, изготовленная по ГОСТ и ТУ?

Кладочная сетка, изготовленная по ГОСТ, строго соответствует общепринятым параметрам и характеристикам. Продукция по ТУ может иметь отклонения по размерам ячеек и толщине прутков.

Отличие кладочной сетки, сделанной по ГОСТ и ТУ

Производство кладочной сетки может выполняться по общепринятому ГОСТ 23279–2012 или разработанными заказчиком ТУ. И не всегда разницу между такой продукцией можно увидеть визуально. Например, часто на полках строительных магазинов встречается базальтовая сетка кладочная с параметрами на ценнике 3 мм 50х50. Но если написано, что изготовлена она по ТУ, то, возможно, продавец хочет схитрить и предлагает вам продукцию 2,2-2,5 мм 65х70. При этом вес кладочной сетки будет практически совпадать с незначительным расхождением, но её несущая способность снизится почти в 2 раза. В итоге цена ниже всего на 20%, а характеристики намного хуже, сомнительная выгода.

Какая разница в стандартах ГОСТ и ТУ?

В ГОСТ четко и точно описаны все параметры сетки, включая информацию о её качестве и классификацию по размерам. Эти данные можно смело использовать при проектировании и выполнении инженерных расчетов. Наличие сертификата о соответствии сетки кладочной ГОСТ гарантирует, что продукция не снизит эксплуатационные характеристики стены.

ТУ – узкоспециализированный документ. Он разрабатывается и утверждается непосредственно производителем. В нем указывается кладочная сетка конкретной разновидности. Как правило, технические условия не всегда подробно описывают продукцию, поэтому при несоответствии ее характеристик указанным, этот факт иногда не получится и оспорить. В ТУ прописываются материал изготовления, тип соединений и размерные соотношения сетки.

Если у вас с собой нет измерительного инструмента, то выбирая кладочную сетку для кирпича, стоит посчитать хотя бы прутки. В полуметровой сетке, которая имеет ячейку 50 мм должно быть их минимум 10. Если вы хотите сэкономить, то выбирайте сетку с утолщенным продольным прутком. Он располагается вдоль оси стены и принимает на себя основную нагрузку. На поперечный пруток возлагается лишь связующая функция. Ячейки таких кладочных сварных сеток имеют прямоугольную форму.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
