Сетка для печи

Сетка для камней на трубу в баню своими руками

Небольшое приспособление – сетка для камней на трубу в баню может показаться чем-то примитивным и ненужным, печка и без самодельных навесок неплохо справляется с обогревом помещения. Но в том-то и секрет, что раскаленная труба дымохода может перегреть воздух в парной и насытить его запахом сгоревшего металла, поэтому решетка для печи в баню рассматривается, как один из способов улучшить микроклимат в парилке.

Что дает сетка для камней на банную печь

Конструктивно приспособление выглядит достаточно просто и незатейливо. Обычно сетка для камней на печь представляет собой сваренный из металла проволочный или арматурный каркас цилиндрической формы, одетый на дымовую трубу и заполненный каменистой насыпкой подходящего размера.

Установка сетки для камней на трубу в баню позволяет решить одновременно несколько проблем:

  • Снизить интенсивность нагрева верхних слоев в парильном отделении бани. Все, кому приходилось париться с печкой, у которой дымоход оставался без чехла и без сетки для камней, знают, насколько обжигающим может быть раскаленный металл трубы;
  • Перераспределить нагрев в бане. В классическом варианте решетка для камней в баню устанавливается на металлический корпус печи, что не всегда оправдано. Нижние слои воздуха в парилке остаются холодными, 40-45 о С, тогда как притолок разогревается до 80 о С;
  • При правильном обустройстве сетка на трубу для камней отлично выполняет функции каменки, зачастую пара получается больше, чем в случае, когда засыпка укладывается на стены топки.

Единственным недостатком является высокое расположение сетчатой коробки на дымоходе. Для высоких людей проблем, как правило, не возникает, для остальных нужно проявлять максимум аккуратности, чтобы не обжечься раскаленным паром.

Сетка каменка на трубе при регулярном ошпаривании засыпки кипятком снижает температуру стенок дымохода, поэтому металл прогорает меньше, чем в случае, когда сталь одета в термоизоляцию.

Что выбрать, популярные модели

При выборе конкретной модели сетки для камней на дымоход необходимо учитывать два условия:

  • Расположение печки в парилке бани;
  • Высоту свободной части дымохода;
  • Среднюю и максимальную производительность топки.

Например, если печка стоит у стены или в углу помещения, то оптимальным вариантом решетки для камней на трубу будет полузакрытая конструкция с глухой тыльной частью и щелевыми стенками, фото.

В том случае, если дымоход в парилке выводится через стену, потребуется горизонтальный вариант сетчатого контейнера.

Чаще всего для дымоходных труб нестандартной формы сетка для печки в баню изготавливается индивидуально, под заказ или своими руками. Кроме того, нужно будет предусмотреть дополнительное крепление, так как прочности дымохода будет явно недостаточно, чтобы удержать контейнер с камнями весом в 20-40 кг.

Для узкой и высокой парилки сетка для камней на дымоход выполняется вытянутой, как свеча. Такая конструкция более безопасна в тесном пространстве бани.

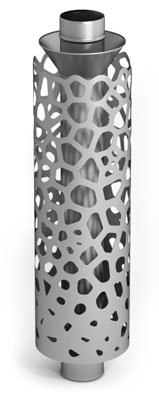

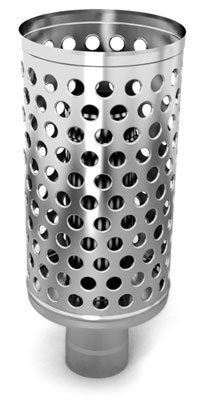

Насадки для камня изготавливают с перфорированными стенками, в виде прямоугольных и круглых контейнеров.

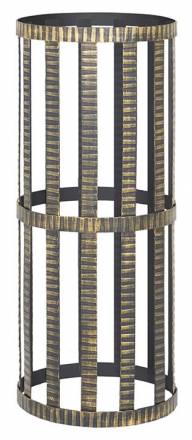

Иногда емкость для камня оформляют в виде фигурной конструкции с коваными прутьями. Для чугунных печей допускается установка сеток объемом не более 35 л, для стальных конструкций – не более 25 л.

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

  • Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
  • Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
  • Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Какой вариант корзины для камней лучше

Одна из наиболее эффективных моделей каменки приведена на схеме. Высота сетчатого корпуса составляет 66 см, диаметр выбирается в зависимости от сечения дымохода.

Приведенная конструкция с коническим перфорированным днищем, по заявлению производителей, эффективно прогревает воздух, даже без обрызгивания камней кипятком. Горячий воздух, поднимающийся от печи, проникает через донные отверстия внутрь контейнера из сетки и прогревается до температуры более 100 о С.

Специалисты рекомендуют приобретать сетки с минимальным количеством сварочных швов.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа. Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна.

Заключение

Качественная сетка для камней на трубу в баню изготавливается с помощью ножниц по металлу и сварочного аппарата за два-три часа работы. При этом качество самодельной сетчатой корзинки получается ничуть не хуже заводского изделия, особенно, если для расшивки корпуса использована лента из 410-й стали.

Выбираем сетку для банной печи-каменки

В этой статье поговорим о такой важной части любой печи-каменки для традиционной русской бани, как сетка для камней. Без этого дополнения печь каменкой являться не будет, а владелец бани и его гости лишатся возможности подбавить пару. Сайт RMNT расскажет о выборе сетки для банной печи.

Напомним, что банная печь включает в себя следующие элементы:

  • Корпус.
  • Блоки.
  • Дымоход.
  • Топка.
  • Зольный ящик.
  • Сетка для камней, то есть сама каменка.

Важно! Специальная дополнительная сетка, которая крепится вокруг дымохода печи, называется экономайзер. Помните об этом, когда будете выбирать готовую выставочную модель для своей бани.

Заводские, готовые сетки для банных печей могут быть по форме круглыми, чётко огибающими трубу дымохода, овальными, квадратными, прямоугольными, конусообразными, ромбовидными. Особняком стоят сетки, которые выполнены в виде широкой корзины для большого количества камней. Есть комбинированные варианты — в нижней части корзина, вверху, вокруг трубы идёт сетка с заметно меньшим диаметром.

Важно! Экономайзер не просто служит вместилищем камней, на которые можно плеснуть водичкой. Сетка минимизирует жар, который идёт от раскалённой трубы дымохода и, в случае с корзиной — от самого корпуса печи. В итоге дымоход служит дольше, а те, кто парится в бане, не рискуют получить тепловой удар от слишком резкого нагрева воздуха. Кроме того, камни в сетке удерживают тепло, можно посидеть в парной подольше, даже не подбрасывая дрова.

Длина сетки для камней и её диаметр всегда зависят от размеров дымохода печи. Экономайзер может охватывать всю печную трубу, а может составлять всего половину или четверть от её высоты. Производители обычно указывают, на какой объём камней рассчитана сетка — например, на 20 или 40 килограммов.

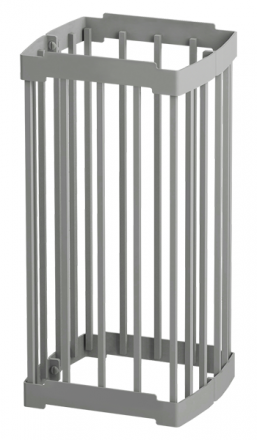

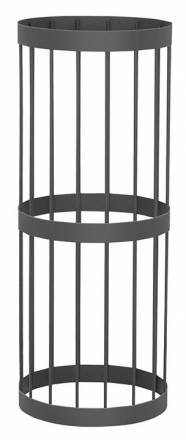

Конструктивно сетку часто делают из металлических прутьев различной толщины, которые могут располагаться по-разному. В итоге экономайзер может выглядеть очень привлекательно, в виде ажурной конструкции, а может быть самым простым, похожим на толстую сетку-рабицу.

Читать еще:  Угловой мангал из кирпича

Цена, соответственно, будет очень разной. Можно купить готовую сетку-каменку брендов «Ермак» и «Сибирь» за 700–1300 рублей, а можно найти модели таких производителей, как Karhu, по цене от 2,5 тысячи рублей. Дороже всего стоят декоративные сетки, которые точно станут лучшим украшением трубы дымохода, превратив обычную печь в важный элемент банного интерьера.

Выбирая готовую сетку-каменку, владельцам бани нужно учитывать:

  • Расположение печи в парной.
  • Высоту дымохода, вернее, его свободной части.
  • Максимальную производительность топки.

Если печь установлена в углу, можно выбрать модели, у которых одна часть глухая, закрытая — её все равно не будет видно благодаря расположению со стороны стены.

Для узкой и тесной парилки сетки-каменки выбирают вытянутыми вдоль дымохода, узкими, как свеча. Другие конструкции будут занимать слишком много места и есть риск обжечься о раскалённый металл.

Важно! Нельзя использовать для изготовления сетки-каменки оцинкованный металл, покрытый полиэфирными смолами и ПВХ. Также нельзя применять разнородные материалы, например, медь с алюминием или алюминий со сталью.

Что касается выбора самих камней, которые будут наполнять сетку, то этому вопросу портал Rmnt.ru посвятил отдельную статью.

У заводских сеток для печи-каменки, конечно, много плюсов:

  • Выглядят красиво, модели разнообразные, можно выбрать по своему вкусу и кошельку.
  • Не деформируются, сделаны качественно, служат долго.
  • Эргономичные, часто изготавливаются для конкретной модели банной печи.

Несмотря на это, многие владельцы бань решают, что сделать такой несложный элемент каменки можно своими руками. И они правы! Приведём вам видео-инструкции о том, как сделать сетку для камней в бане своими руками:
