Кладка в четверть кирпича
Кладка в четверть кирпича
Перегородка в четверть кирпича
Иногда в целях экономии полезной площади межкомнатные перегородки поднимают из кирпича, поставленного на ребро. В чем отличия возведения таких стен от традиционных, толщиной в двенадцать сантиметров? Их несколько. Постараемся перечислить основные.
Подъем в два приема
В первую очередь следует отметить, что такую перегородку возводить существенно сложнее. Кирпич, поставленный на ребро, гораздо менее устойчив, так как его толщина всего шесть сантиметров. Свежая кладка может запросто деформироваться под собственной тяжестью. Поэтому такую перегородку поднимают в несколько приемов, давая подсохнуть выложенным ранее рядам и набрать некоторую прочность. Обычно такую перегородку выкладывают за два – три подхода.
Усиление перегородки
В одной из предыдущих статей мы описывали необходимость регулярного засверливания примыкающих стен для придания дополнительной прочности перегородке. В эти отверстия вставляются небольшие прутки арматуры диаметром пять – семь миллиметров и замуровываются в швы поднятой кладки.
При возведении перегородки из кирпича, поставленного на ребро, такую манипуляцию нужно проделывать как можно чаще. Оптимальный шаг через каждые два ряда. Вам понадобиться перфоратор с буром соответствующего диаметра и куски арматуры длинной 30 – 40 сантиметров.
Армирование кладки
Помимо этого в кладку желательно пускать тонкую стальную проволоку примерно через каждые полметра по высоте. Это позволит дополнительно усилить конструкцию и повысить ее монолитность. Проволока закладывается прямо в растворный шов.
Кстати, этот прием принесет больше отдачи, если пускать ее не только в один ряд по прямой линии, а ступенькой сразу в несколько. Естественно это замедлит и без того невысокую скорость работ.
Заделка верхнего стыка
Особое внимание необходимо уделить качественной заделке стыка между верхним рядом кирпичной кладки и потолком. Лучше всего подыграть так, чтобы последний ряд кирпичей вставал максимально плотно. Если этого достичь не удалось образовавшуюся щель нужно тщательно забить раствором вперемешку с колотым кирпичом.
В процессе работы почаще проверяйте вертикаль с помощью строительного уровня. Причина все та же – тонкую перегородку поднимать труднее из-за возможных деформаций кладки. Будьте готовы к тому, что от вас потребуется больше внимательности и старания, чем при классической кладке. Впрочем результат того стоит. Лишние сантиметры полезной площади еще никогда никому не мешали.
Статья оказалась полезной? Поделитесь ссылкой с друзьями!
Схема кладки в четверть кирпича
Кладка в четверть кирпича применяется при возведении маленьких перегородок и внутренних стен в печи и камине; многослойных стен; для устройства версты (внешней и внутренней) и облицовки домов (щитового либо каркасного типа).
Кладка в четверть кирпича используется для возведения стен и перегородок.
Подобное строительство весьма экономичное, оно занимает совсем немного площади. Если применять обычный кирпич (65х120х250 мм), тогда для строительства 1 м стены (толщиной в 65 мм) потребуется 31 кирпич.
Подготовительный этап
Стена любого здания может быть построена из разного материала. Но специалисты отдают свое предпочтение кирпичу. Особенно выгодно применять этот материал при малоэтажных конструкциях. Кирпич владеет следующими преимуществами:
Кирпич — универсальный материал. С его помощью толщина кладки может составлять от 0,5-2,5 кирпича. Такого рода застройка имеет следующие трудности:
- частая переустановка при плохой вертикальности конструкции;
- сложность выдержки тонкости шва;
- тяжелая привязка перегородки к несущим стенам, полу, потолку.
Для кладки стены из четверти кирпича потребуются специальные инструменты. Хорошо подобранные орудия помогут замешать раствор, правильно класть кирпичи, совершать проверку и измерения по ходу работы (контроль над точностью геометрии объекта). На стройке не обойтись без следующих инструментов:
Для контроля кладки потребуются:
Необходимые инструменты для кладки.
- отвес — инструмент для проверки вертикальности перегородки и угла кладки;
Правила возведения перегородок
Согласно установленным нормативам, стройка перегородок в 1/2 либо в четверть кирпича должна соответствовать некоторым требованиям:
Постройка перегородок на фундаменте
Воздвижение стен, перегородок, выполненное в четверть либо в половину кирпича, необходимо проводить на перекрытиях либо фундаменте. Такое решение пригодится во время привязки как к кирпичным, так и к бетонным сооружениям.
Начать застройку необходимо с установки гидроизоляции. Для этого на поверхность равномерно выстилают шар пергамина, толя, затем на него — слой раствора из цемента либо извести с цементом. Это служит выравнивающей подстилкой, потому толщина такого слоя должна обеспечить полную горизонтальность поверхности — это залог качественной последующей кладки кирпича.
Стоит позаботиться о заполнении вертикальных швов. Для этого необходимо обзавестись тычкой. Во время нанесения раствора на торцевую часть кирпича последний укладывают так, чтобы грань максимально прижималась к задней тычке предыдущего кирпича.
Важно проводить детальную проверку первого ряда кирпичей на ровность.
Только при нормальном их положении можно поднимать деревянную порядовку. Кромка этой доски приспособления должна быть выше ряда кирпичей минимум на 13 см.
Раствор наносится по кирпичной кладке кельмой. С помощью такого инструмента удобно не только наносить, но и равномерно распределять раствор по поверхности кирпичей. Укладывать следующий ряд необходимо таким образом, чтобы каждый кирпич перекрывал вертикальный шов минимум на четверть кирпича.
В случаях когда после стройки стена не будет штукатуриться, необходимо позаботиться о заполнении раствором всех швов кладки (горизонтальных и вертикальных). Для этого удобнее и надежнее всего применять укладку проволочной сетки из арматуры либо стержней диаметром не менее 5-6 мм. Их закладывают в шов каждого четвертого либо пятого ряда по всей длине конструкции из кирпича.
Укладка верхних рядов под потолком
Установка ведется одновременно — все кирпичи предпоследнего и последнего рядов укладывают вместе. Необходимо ответственно подойти к укладке: все кирпичи должны быть ровными и целыми, без минимальных сколов либо трещин.
В конце, после полного высыхания раствора, весь верхний ряд кирпичей необходимо укрепить под потолочным покрытием штырями. Лучше всего для этих целей подойдут металлические штыри либо осколки кирпичей. Нельзя использовать деревянные клинья.
Правила возведения кирпичных конструкций для монтажа печи:
- кладка должна быть максимально прочной;
- наличие тонких швов;
- полная вертикальность швов;
- идеально горизонтальные ряды;
- гладкость поверхностей;
- максимально допустимая степень отклонения по вертикали — 10 мм.
Главное, о чем следует помнить, — это создание внутренней стены каналов и дымоходов высокого качества. Зачастую их выполняют в четверть кирпича. Эта техника полностью оправдала себя: при прохождении по таким каналам горячего дыма быстро происходит нагревание поверхностей. Кроме того, подобная толщина достаточно быстро распределяет тепло по помещению — в короткие сроки оно полностью обогревается.
//www.youtube.com/watch?v=UGpLwSxjacY
В случае использования огнеупорного либо кирпича из тугоплавких материалов толщина шва не должна превышать 3 мм. Рекомендуется тщательно очищать поверхность стен печи либо камина от раствора. Лучше всего это делать руками либо мастерком.
Для достижения гладкости швов необходимо обязательно швабровать кладку. Процедуру проводят с помощью специальной кисти, но идеально подойдет мокрая тряпка. В результате этого все мелкие кусочки глины быстро отпадут, останутся только идеально гладкие швы.
Деревянный либо пластиковый пол в месте расположения печи стоит обязательно защитить от огня. Для этого можно применить кирпичные изделия, которые укладывают плашмя. Для этих целей можно использовать керамические плитки и прочие огнеупорные материалы.
Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.
Технология кладки в четверть кирпича
Кирпич до сих пор остается востребованным и применяемым материалом для строительства зданий и сооружений. Технология кладка в четверть кирпича пор используется на определенных этапах строительства. Стена, выложенная по такой технологии, не является несущей, но может служить межкомнатной перегородкой.
Кирпич подразделяется на две группы — красный и белый. Красный состоит из глины, белый из песка и извести. Множество способов кладки позволяют сделать различную толщину стен.
Где используется?
Этот стройматериал остается традиционным. При возведении всевозможных построек употребляется кирпич определенного вида. С целью экономии стройматериалов не желательно использовать для сплошной кладки полнотелый кирпич. Сплошную стену лучше сделать из легкого и пустотелого материала. Кладка в четверть кирпича используется для возведения внутренних перегородок помещения. При современных возможностях производства стройматериалов выпускается фаготный и облицовочный кирпич равные по размеру четверти обычного стройматериала и применяется при внешних отделочных работах зданий и декорировании, облицовке фундамента.
Технология: как осуществляется кладка
Подготовка
Чтобы получить качественную и прочную кладку желательно перед началом работ смочить кирпич водой. Если делать укладку на сухой материал, тогда влага, которая находится в растворе, будет впитываться в строительный материал и получится непрочная и некачественная кладка. Степень промокания кирпича небольшая, но взаимодействие с раствором влажного гораздо лучше. Чтобы уложить стройматериал правильно на одинаковом расстоянии, используется дистансер размером 8 мм.
Раствор для кладки
В состав раствора обязательно входят вяжущие составляющие компоненты и заполнитель. Основным вяжущим составляющим является цемент или известь. В роли заполнителя используют песок, но возможно использование глины и других добавок (например, клей ПВА), чтобы предать прочность составу. Раствор, в состав которого входит глина, возможно применять только при определенных типах укладки. При кладке в четверть используется обычный состав из цемента и песка. Добавлением большего количества цемента повышается эластичность и подвижность раствора.
Схема укладки
При строительстве дома заранее планируется, где будут находится перегородки. Для этого оставляют кирпичи с выступом для лучшей связки с несущей стеной. Первый этап возведения межкомнатных перегородок это разметка. Затем укладывается первый ряд. После укладки одного ряда нужно проверить с помощью уровня правильность укладки ряда. Затем натянуть направляющие стропы, по которым будет укладываться следующий ряд.
Для строп используют конструкцию из брусьев 100×100 мм, длина 150 мм и доска 40×50 мм равной длине перегородки. Доска укладывается на ребро по внешней линии перегородки и плотно к ней на некотором расстоянии от концов доски фиксируются вертикально стойки. Затем крепятся из гвоздей петли и к петлям вяжутся стропы из шнура. Шнуры протягиваются в петли с боковой стороны сделанные в верхней части стоек, и крепятся к гвоздям внизу стойки. Когда перегородка из перпендикулярных частей рекомендуется подготовить угловой шаблон из сбитых под углом 90 градусов досок. Зафиксировать его вертикально на углу. Особенности укладки — материал укладываются в шахматном порядке.
В данном методе целесообразно прибегнуть к расположению камней в шахматном порядке.
На рисунке показана кладка с использованием направляющей доски, где:
На фундамент
Перед началом кладки перегородок своими руками нужно проложить гидроизоляцию в виде рубероида или толь. Гидроизоляция укладывается на бетонное основание пол. Затем на него наносится раствор и начинается кладка кирпича для сооружения перегородки. Вертикальный шов заполняется смесью, сначала нанеся его на торец кирпича. И укладывают его придавливая к кирпичу нижнего ряда и направляющей доске. Крайние кирпичи в рядах всегда только целые.
Применяют для межкомнатных перегородок пустотелые или полнотелые силикатные или красные кирпичи. Пустотелые нежелательны для помещений с повышенной влажностью. Данную стену требуется армировать, особенно если высота более 150 см. Стены при такой кладке толщиной 65 мм, что значительно экономит полезную площадь помещения.
Примечательно, что толщина готовой конструкции получится всего 6,5 см. Вернуться к оглавлению
Верхних рядов
При возведении здания в роли такого шара выступает армопояс, который укладывается на несущие стены для плит перекрытия, и служит для увеличения прочности. Поскольку межкомнатные перегородки не являются несущими и не оказывают большой нагрузки, то подобная конструкция не всегда рациональна. Это позволяет сэкономить расходы на стройматериалы и время.
С другой стороны, важно все кирпичи, вплоть до, последнего ряд укладывать вместе. Стройматериал должен быть ровным и целым без сколов и трещин. После высыхания кладочного раствора ряд укрепляется специальными потолочными штырями. Чае используют металлические элементы или обрезки кирпичей. Деревянные клинья для этих целей не подойдут из-за ненадежности.
Кладка кирпичей на ребро
Красный и белый кирпич — пожалуй, самый старый из известных стройматериалов, кроме дерева и камня. В средней полосе России кирпичные дома занимают около 50% существующего частного жилья, одно- или многоэтажного. Для индивидуальных застройщиков-любителей представляют интерес способы кладки кирпича при строительстве своего дома или долговременных хозяйственных построек. Схем укладки существует много, и одна из них, применяемая во многих случаях — кладка кирпича на ребро. Этот метод применяется как при кладке внутренних перегородок, так и при возведении наружных стен разной толщины.
Кирпич, которым выкладывают стены строительных объектов, может быть полым или с пустотами внутри — пустотелым. По показателям прочности бывает усиленный, обычный, керамический, силикатный. В строительстве широких несущих стен кирпич укладывается на постель (широкая сторона изделия), но, если расчеты теплопроводности показывают, что ширина наружных стен дома может быть у́же, чем при кладке в два, два с половиной или в три кирпича, то можно использовать схему, при которой один ряд выкладывается в четверть кирпича, то есть, возможна кирпичная кладка на ребро (на ложок).
Где используется кладка на ребро
Профессиональные строители не используют правильное название метода — кладка в четверть кирпича. Вместо этого говорят — кладка на ребро, и стена, поднятая таким способом, называется «стена в четверть кирпича». Для справки: постель — длинная сторона кирпича, ложок — длинная узкая сторона кирпича, тычок — короткая узкая сторона изделия.
Где бы ни применялась кладка кирпича на ребро, в перегородках или наружных стенах, она существенно экономит и стройматериалы, и время, и трудозатраты. Недостаток, явно проявляющийся при таком способе кладки, виден на возведении внутренних перегородок. Необходимо тщательно контролировать вертикальность кладки, отклонение по горизонтали также легко можно пропустить в силу того, что стена строится быстро, так как укладывается высокой стороной по вертикали, а кирпич имеет сравнительно небольшие размеры. В таких условиях пропустить проверку уровнем и отвесом двух-трех кирпичей на ровность кладки означает возможное отклонение. Поэтому чаще всего кладка в четверть кирпича применяется там, где легче, а именно:
- При возведении внутренних межкомнатных перегородок, при перепланировке или пристраивании помещения к частному дому. Кладка в один ряд и в четверть кирпича требует периодического армирования стены – через 3–4 ряда между кирпичными рядами прокладывают арматуру, которая в торцах перегородки крепится анкерами к несущим стенам. А также, если перегородка обустраивается на готовом полу, то под ней пол нужно убрать, а после поднятия стены залить основание бетонным раствором до уровня существующего пола.
- При строительстве перегородок декоративного назначения, невысоких и коротких. Например, для защиты пространства под ванной, в качестве перил в частном доме, и т.д.
- В несущих стенах, если расчеты требуют соблюдения точной толщины стены, а кладка в полкирпича или в кирпич невозможна. Такие мощные конструкции также строятся с использованием армирования через 3–4 ряда, но не только по длинной стороне, а и поперек, там, где уровни кирпичей совпадают.
- При декорировании стен дома облицовочным кирпичом. Кроме армирования по рядам, используется армирование поперек, в котором штыри с одной стороны закладываются в четвертную стену, а другой стороной вбиваются в готовую несущую стену дома.
Кладка на ребро требует постоянного контроля уровней. Возможная погрешность не должна превышать 10 мм по высоте стены, считая от нижней части стены или перегородки. Такой минимальный угол отклонения можно легко выровнять штукатурным слоем.
Технология проведения работ
Первый ряд такой кирпичной кладки выводится только целыми блоками. Кроме того, при возведении внутренней перегородки из кирпича нужно предварительное разрешение архитектурной службы города или района. На перегородки ил легких стройматериалов (гипсокартон, дерево) такое разрешение не требуется. Но даже кирпичная ненесущая стена внутри дома или квартиры не может выдержать такую же нагрузку, как стена в два или больше кирпича, поэтому нагружать такие перегородки нужно осторожно.
Как выкладывать стену в четверть кирпича:
- Перед началом кладки основание для первого ряда застилается слоем гидроизоляции. Это может быть рубероид или несколько слоев толстой полиэтиленовой пленки.
- Первый, самый нижний ряд стены или перегородки выкладывается только на ложок.
- По краям перегородки в несущую стену вбиваются анкера диаметром до 8 мм и длиной и не менее 700 мм длиной, которые впоследствии будут соединять перегородку и несущую конструкцию. В несущую стену анкер вставляется на 80–100 мм, в перегородку закладывается на 500–600 мм.
- На поверхность первого ряда наносится слой раствора.
- Параллельно первому ряду натягивается шнур, вдоль которого ведется кладка следующих рядов. После укладки каждого последующего ряда шнур поднимается. При таком способе укладки высота перегородки не должна быть больше 3 метров, длина не больше 5 метров.
- Для усиления прочности кладки в раствор часто добавляют известь.
Подготовка к работе и необходимый инструмент
Рекомендуемая марка цемента для кладки узкой перегородки или стены — M 400. Портландцемент этой марки способен значительно усилить несущую способность конструкции.
Материалы и инструменты:
- Цемент M 400, известь гидратная, очищенный песок, вода (соотношение 1:2:9:3). Чтобы получить максимально надежную стену, можно добавлять суперпластификаторы.
- Кельма, шпатели, мастерок.
- Резиновая или деревянная киянка, строительный и печной молоток, расшивка.
- Строительный уровень, отвес, рулетка, прави́ло.
- Порядовка, маркерный шнур.
- Шаблон для выкладывания углов.
- Болгарка, скобы и промежуточные маяки.
Постоянный визуальный контроль за ровностью кладки ведется при помощи причалки — натянутого шнура. Без опыта строительства рекомендуется использовать причальную доску. Возведение перегородки на ребро проводят в перевязку — верхний кирпич смещается относительно нижнего на 1/3 или 1/2 длины изделия. Все швы, и вертикальные, и горизонтальные обязательно заливаются раствором полностью.
Толщина растворного шва не должна превышать 1 см, поэтому песок заранее просеивается, цемент после длительного хранения тоже, вода должна быть чистой, а известь гашеной. Консистенция раствора должна напоминать не слишком густую сметану. При наклоне мастерка смесь должна медленно сползать с лезвия, а не падать куском и не стекать. Итак, для приготовления раствора необходимо смешать песок, цемент и известь в соотношении 9:2:1. Перед добавлением воды сухая смесь тщательно перемешивается, лучше строительным миксером.
При добавлении суперпластификатора его предварительно разводят водой объемом не более 1% от объема цемента. Готовую жидкую добавку следует добавлять в раствор небольшими порциями, после добавления последней порции смесь перемешивают 5–8 минут.
Немного дороже выйдет строительство перегородки с применением готовой сухой строительной смеси, например, СМ-11 или СМ-12, но раствор будет пропорционально выдержан, и в нем уже будут все необходимые добавки и пластификаторы, останется только добавить воды. Как цементно-песчаный раствор, так и строительную заводскую смесь нужно замешивать в таком объеме, который можно израсходовать за 2-3 часа работы, иначе раствор начнет загустевать и утрачивать свои скрепляющие свойства.
Подготовка кирпичей к кладке
И силикатный, и красный обожженный кирпич обладают средней плотностью и водопоглощением 14%. На практике эти цифры означают, что сухой кирпич будет сразу вытягивать воду из раствора и ослаблять его, ухудшая прочность растворного шва и диффузию между кирпичом и смесью. Этот отрицательный эффект устраняется просто. Перед началом возведения стены нужно замочить кирпич в воде на несколько часов, но не более трех, так как слишком увлажненный кирпич даст обратный эффект. Сделает раствор слишком жидким и плывущим. Чтобы увлажнение кирпича было оптимальным, рекомендуется вынуть его из воды за 30–40 минут до начала укладки.
Для начинающих строителей подойдет простой способ контроля за ровностью кладки: по торцам будущей перегородки устанавливаются по два вертикальных ровных бруса, а между ними с любой стороны крепится ровная доска — прави́ло, по которой и ведется выстраивание стены. Доска заменяет шнур, по ней легче выравнивать кирпич по наружным сторонам. Перед началом строительства делается разметка анкеров, которые будут закладываться в стену, и сверлятся отверстия под них в несущих стенах помещения.
Толщина первого слоя раствора для первого ряда кирпичей не должна превышать 1 см. Крайние кирпичи могут не попадать в размер стены, поэтому их подрезают болгаркой с алмазным диском или скалывают печным молотком.
Кирпичи прижимают руками, после чего несильно подбивают киянкой вниз и вбок. Раствор наносится не только на верхнюю постель нижнего ряда, но и на тычковые стороны кирпича. Горизонтальный растворный шов должен иметь толщину не более 5 мм. После укладки четвертого ряда стена усиливается арматурой, и делается перерыв в кладке на 2–3 часа, чтобы раствор схватился. Арматурные стержни и анкера в стене следует связать между собой мягкой проволокой. Последний ряд перегородки выводится битым кирпичом, так как очень редко высота стены совпадает с целым числом рядов.
В ЧЕТВЕРТЬ КИРПИЧА
Перегородки из кирпича в индивидуальном строительстве распространены широко. Без них трудно обойтись даже в домах, построенных из дерева. Во многих случаях, например, при сооружении санитарных узлов, котельных и других подобных помещений, перегородки из кирпича просто незаменимы. Они пожаробезопасны и не боятся влаги, экологичны, не поддаются гниению, морозостойки, не теряют прочности при высоких температурах и не выделяют при этом вредные вещества.
Зачастую не требуется и большой толщины ограждающих, а тем более, разделяющих конструкций. Достаточно всего каких-то десяти сантиметров и даже меньше. Их можно сделать кладкой в четверть кирпича (на ложок или, как еще говорят, на ребро). Стены и перегородки в четверть кирпича наиболее экономичны и занимают совсем немного полезной площади. Эту кладку нередко применяют и для облицовки каркасных и щитовых домов, других построек, а также в многослойных стенах для устройства наружной и внутренней версты (слоя).
Но даже профессиональные строители с неохотой соглашаются сооружать подобные тонкие конструкции, так как необходима аккуратная установка каждого кирпича (а нередко и их переустановка), постоянный инструментальный контроль кладки — все это занимает много времени. Кроме того, выдерживание тонкого равномерного шва и обеспечение строгой вертикальности перегородки (отклонение не больше 1 см на всю высоту) требуют высокой квалификации каменщика. Довольно трудоемки и операции по перевязке или скреплению этих перегородок с несущими конструкциями строения: стенами, полами, потолками. Поэтому и стоимость такой кладки весьма высока.
Если же на оплату работы каменщика нет средств, то можно взяться за возведение перегородок самому с помощью приспособления.
В случае, когда сооружение перегородок влечет за собой перепланировку помещений или увеличение нагрузок на перекрытие в многоэтажках, то их устройство требует согласования с соответствующими местными административными органами.
Устройство бетонного фундамента под перегородкой в четверть кирпича:
1 —грунт основания; 2 — обратная засыпка (песчано-гравийная смесь); 3 — песко-цементная стяжка; 4 — бетонный фундамент; 5 — растворная подушка; 6 — штукатурка; 7 — анкерная пластина; 8 — растворный шов; 9 — кирпич перегородки; 10 — лага пола; 11 — чистый пол; 12 — гидроизоляция
Кладка перегородки в четверть кирпича по причалке:
1 — кирпичи, уложенные на ложок; 2 — анкерный штырь; 3 — растворный шов; 4 — причальный шнур
Кладка перегородки в четверть кирпича при помощи направляющей доски:
1 — петля; 2 — стойка; 3 — шпур; 4 — гвоздь; 5 — доска; 6 — перегородка
Необходимо также учесть, что кирпичные перегородки можно возводить только на железобетонных перекрытиях, а в одноэтажных постройках http://www.archeton.ru/proekty-odnoetaznyh-domov без подвала для них надо устраивать малозаглубленные фундаменты на песчаной подушке. Подушку необходимо заглубить до устойчивого фунта. Высота перегородки не должна превышать трех, а длина — пяти метров.
Опытные каменщики выкладывают ряды по шнуру-причалке, проверяя вертикальность стены с помощью отвеса. Приспособление состоит из двух стоек — деревянных брусьев сечением 100×100 мм, длиной чуть меньше высоты помещения и широкой (не менее 150 мм) доски толщиной 40—50 мм такой же длины, как перегородка. Брусья и доска должны быть ровными, обе грани доски и одна грань брусьев — гладкими (проструганными), чтобы доска скользила между перегородкой и стойками и к ней не прилипал раствор. Доска приспособления кладется на ребро вдоль внешней линии перегородки, а к ней вплотную, недалеко от концов, устанавливаются строго вертикально (по отвесу) и заклиниваются бруски стоек. В верхнюю кромку доски рядом со стойками вбиваются две петли из гвоздей и к ним привязываются отрезки крепкого шнура. Шнуры перекидываются через такие же петли, вбитые с боков в верхней части стоек, и привязываются к гвоздям, вбитым в стойки внизу. Если перегородка состоит из двух перпендикулярных стенок, то неплохо изготовить и угловой шаблон из пары сбитых под прямым углом досок и установить его на углу, как и стойки, вертикально, враспор.
Но прежде чем смонтировать приспособления на место, необходимо выполнить некоторые подготовительные работы. Не менее важным, чем ровность и вертикальность перегородки, является обеспечение ее связи с несущими конструкциями, особенно с капитальными стенами. В совокупности эти факторы во многом обеспечивают надежную устойчивость перегородки, особенно в том случае, когда она не штукатурится.
Обычно перегородки устраивают после возведения основных ограждающих конструкций. Если капитальные стены кирпичные, то строители в месте примыкания перегородок оставляют вертикальную штрабу (выступы кирпичей через ряд-другой наполовину или такие же гнезда в кладке). Если же штрабы нет, то гнезда и даже сплошные пазы надо сделать, тем более, что современные долбежные и режущие инструменты позволяют выбрать их быстро и качественно даже в бетонных стенах.
Наибольшую сложность для такой работы представляют железобетонные конструкции. Сделать в них гнезда, а тем более пазы, не нарушив целостности арматуры, практически невозможно. Для крепления кирпичной перегородки к такой стене применяют другой способ. В основной стене, в месте примыкания к ней перегородки, примерно посередине толщины последней на высоте второго ряда (около 25 см от пола) сверлят отверстие глубиной не менее 100 мм под стальной анкерный штырь, который делают из арматурной проволоки диаметром 6—8 мм. Один конец штыря вмуровывают в это отверстие, а другой, длиной 400—500 мм, — в горизонтальный шов перегородки. Штыри устанавливают по всей высоте перегородки периодически через 3—4 ряда по ходу кладки.
Этот способ применим и для бетонных, и для кирпичных стен, причем в последних вместо анкерных штырей лучше устанавливать стальные полосы сечением 30х(3…5) мм такой же длины, что и штыри, забивая их в горизонтальные растворные швы кладки основной стены. Если перегородка устанавливается от одной стены до другой, то крепится она также и к противоположной стене.
Кирпич для кладки перегородок в четверть кирпича подбирается с ровными гранями, без трещин, с отклонениями в линейных размерах не более 3 мм. Для обеспечения перевязки вертикальных швов потребуются и половинки, и «трех-четверки» кирпичей. Раствор — цементный или известково-цементный средней жесткости. Организация рабочего места простая: справа — емкость с раствором, слева — поддон с кирпичом. Кирпичи можно заготовить и на доске, уложенной поверх растворной емкости. Инструмент: кельма, кирочка, кувалдочка, а для контроля— отвес, уровень, правило. При высоте кладки выше роста необходимы подмости с козлами.
Перед возведением перегородки на перекрытие (или фундамент) надо уложить гидроизоляцию из толя или пергамина, а по ней распределить слой раствора. Этот слой является не только подстилающим, но и выравнивающим, и его толщина должна быть такой, чтобы обеспечить строгую горизонтальность верхней плоскости первого ряда кладки. Вертикальный шов заполняют, нанося раствор предварительно на передний тычок — малую (торцевую) грань кирпича, и устанавливают его, одновременно прижимая к заднему тычку уже уложенного кирпича и доске приспособления. Первый и последний кирпичи нижнего ряда должны быть обязательно целыми.
Угловой шаблон и перевязка перпендикулярных стенок перегородок
Варианты перевязки перегородки в четверть кирпича с капитальной кирпичной стеной
Крепление перегородки в четверть кирпича с бетонной стеной:
1 — несущая железобетонная стена; 2 — анкерный штырь (арматура d6); 3 — кирпич перегородки; 4 — растворный шов; 5 — уровень чистого пола; 6 — растворная подушка; 7 — гидроизоляция; 8 — железобетонное перекрытие; 9 — штукатурка
Последовательность укладки кирпичей при завершении ряда
Обработка швов перегородки вподрезку
Варианты обработки швов кирпичной кладки
а— вподрезку; б — расшивка выпуклом швом; в — расшивка вогнутым швом; г— пустошовка (при кладке в четверть кирпича не применяется)
После тщательной выверки и корректировки положения кирпичей первого ряда поднимают доску приспособления так, чтобы ее верхняя кромка возвышалась над кирпичами на 13 см (12 см — высота кирпича плюс 1 см — толщина раствора). Затем кельмой распределяют ровным слоем раствор на верх нижнего ряда и ведут кладку следующего ряда, перекрывая предыдущие вертикальные швы, как минимум, на четверть кирпича. При этом все поверхности крайних кирпичей, входящие в паз или гнезда перед установкой, тоже обмазывают раствором. У последнего устанавливаемого в ряд кирпича перед укладкой обмазывают раствором обе торцевые грани.
Если поверхность перегородки не будет штукатуриться, то необходимо следить за тем, чтобы швы (как горизонтальные, так и вертикальные) были полностью заполнены раствором. В этом случае в швы каждого четвертого ряда на всю длину перегородки нужно закладывать арматурную проволочную сетку или стержень диаметром 5—6 мм.
Так последовательно продолжают кладку, поднимая каждый раз доску приспособления на один ряд и не забывая очистить ее от налипшего раствора.
Кладку двух последних (верхних) рядов под потолком ведут одновременно. Уложив кирпич предпоследнего ряда как обычно, следом на него укладывают кирпич последнего ряда, предварительно обмазав раствором не только его торцевую грань, но и верхнюю. Крайние кирпичи последнего ряда, как и нижнего, должны быть целыми. После схватывания раствора каждый кирпич верхнего ряда необходимо заклинить у потолка осколками кирпича или металлическими штырьками. Деревянными клиньями пользоваться не следует.
Обрабатывать швы лучше вподрезку. Нежелательна глубокая расшивка вогнутым, а тем более, выпуклым швом. Пустошовка в данном случае неприемлема.
Кирпичная кладка – цепная система перевязки кирпичей
Однорядная система перевязки кирпичных стен
При кладке с однорядной системой перевязки стен ( рис. 1, 2 ), имеющих по толщине нечетное число полукирпичей, например 1 1 /2, первую наружную версту первого ряда кладут тычками, вторую — ложками.
При четном числе полукирпичей, например 2, первый ряд начинают с укладки тычков по всей ширине стены, во втором ряду верстовые кирпичи кладут ложками. В стенах большей толщины в верстах во втором ряду над тычками кладут ложки, над ложками тычки. Забутку во всех рядах выполняют тычками.
Рис. 1. Цепная система перевязки при кладке кирпичной стены : а — 1 1 /2 кирпича; б — 2 кирпича
Рис. 2. Кладка из кирпича и керамических блоков : а — цепная перевязка кладки из кирпича толщиной 65 мм; б — тоже, из кирпича толщиной 88 мм; в — многорядная перевязка кладки из кирпича толщиной 65 мм; г — то же, из кирпича толщиной 88 мм; д — из пустотелых керамических камней
Кладка прямых углов кирпичных стен
Кладку прямых углов стен выкладывают по двум схемам. Последовательность кладки по первой схеме показана на рис. 3 .
Рис. 3. Цепная система перевязки кладки углов и ограничений стен с четвертью : а — толщиной 1 кирпич; б — 1 1 /2 кирпича; в — 2 кирпича
По второй схеме первый тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены и заканчивают к первому ряду первой стены. Во втором ряду кладка идет в обратной последовательности, т. е. кладку второго ряда второй стены начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены. Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно; пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме раскладки кирпича углы выкладывают без четверток, но со значительно большим количеством трехчетверток.
Многорядная система перевязки при кладке кирпичных стен
При многорядной перевязке первый ряд выкладывают так же, как и при однорядной — тычками.
При толщине стены, кратной нечетному числу кирпичей (1 1 /2,2 1 /2 кирпичей) первый ряд выкладывают тычками на фасад, а ложками внутрь помещения; второй ряд, наоборот, ложками на фасад, а тычками внутрь; последующие 3-6-е ряды — только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича.
При толщине стены, кратной целому кирпичу, первый ряд выкладывают тычками, а во втором ряду наружную и внутреннюю версты выкладывают ложками, забутку — тычками.
Кладку прямых углов при многорядной системе перевязки ( рис. 4 ) выкладывают с применением трехчетверток и четверток.
Рис. 4. Многорядная система перевязки при кладке стен толщиной : а — толщиной 1 кирпич; б — 1 1 /2 кирпича; в — 2 кирпича
Первый ряд начинают с двух трехчетверток, из которых каждую устанавливают ложками в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками; во втором ряду версты выполняют ложками, а забутку — тычками. Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов на 1 /2 или (местами) на 1 /4 кирпича. Примеры перевязок в местах ограничений и пересечений стен показаны на рис. 5, 6 .
Рис. 5. Цепная система перевязки : а — при примыкании и пересечении стен толщиной 1 1 /2 кирпича, б — при примыкании толщиной 2 кирпича, в — при пересечении стен
Рис. 6. Многорядная система перевязки при пересечении стен толщиной 2 и 1 1 /2 кирпича со стеной толщиной 2 кирпича
Примыкание внутренних стен к наружным при неодновременном их возведении можно выполнять в виде вертикальной много- или однорядной штрабы. Закладываемые в этих случаях в наружные стены стальные связи (из расчета 1 d 6-8 мм на 1 /2 кирпича) для укрепления кладки или стальные стеки (d 4-6 мм) располагают не реже чем через 1,5 м по высоте кладки, а также в уровне каждого перекрытия. Длина продольных сеток или связей не менее 0,6 м от угла примыкания. Связи из проволоки диаметром 6- 8 мм следует отгибать вверх.
Способы кладки кирпичных столбов следующая тема цикла «Стротельство кирпичного дома»
Колодцевая кладка стен из кирпича
Способность сохранять тепло — одно из важных требований, предъявляемых строительным материалам при возведении наружных ограждений. Зачастую простое увеличение толщины стен не приводит к хорошему результату. Такое решение является весьма трудоемким и затратным, а также влечет за собой увеличение нагрузок на фундамент. Поэтому появляется необходимость использования более современных технологий при строительстве.
Что такое колодцевая кладка
Строительная технология заключается в том, что внутреннюю и наружную часть ограждения выкладывают отдельно, а полость между ними заполняют слоем теплоизоляции. Для этого выбирают сыпучие материалы или растворы легких бетонов. Также используют плиты утепления из минеральной ваты или пенополистирола. В качестве изоляции также подходят керамзит, шлак или опилки.
Для соединения параллельных стенок конструкции применяют перемычки — диафрагмы. Их обычно возводят толщиной в полкирпича, а расстояние между ними соблюдать в 2-4 кирпича. Каждые 5-6 рядов используется армирующий слой в виде сварной сетки.
В качестве перемычки иногда применяют арматурный прут диаметром 5-10 мм, что не допускает появления мостиков холода.
Внутренняя часть стены может иметь разную толщину в зависимости от предъявляемых требований. Кладка производится из полнотелого кирпича. Наружная сторона обеспечивает декоративную функцию, а также защищает слой утеплителя. Колодцевый способ кладки используют для понижения теплопроводности наружных ограждений. К тому же такая технология способствует экономии на строительство в среднем на 20%.
Достоинства и недостатки
Колодцевая кирпичная кладка, как и другие виды конструкций, имеет достоинства и недостатки. При выборе варианта монтажа необходимо изучить детали и подобрать конкретный строительный прием.
Плюсы кирпичной кладки:
- Снижение общей массы здания, что приводит к уменьшению нагрузки на фундамент.
- Уменьшение общей стоимости строительства и экономия материалов.
- Сокращение сроков возведения конструкции из-за высокой скорости монтажа.
- Дополнительно можно не утеплять перегородки.
- Повышение огнестойкости сооружения.
- Соответствие стандартам и нормам СНиП по теплопроводности при уменьшении толщины ограждения.
- Не требуется проводить дополнительную отделку фасада здания.
Минусы кирпичной кладки:
- Структура наружных ограждений — неоднородная, что приводит к снижению прочности конструкции.
- Образование конденсата на поверхности стен в зимнее время.
- Отсутствие устойчивости к разности температур, что вызывает разрушение слоя утеплителя.
- Невозможность проведения диагностики дефектов утеплителя в период эксплуатации.
- Металлические элементы, используемые при монтаже, нуждаются в антикоррозийном покрытии. Они также выступают в качестве мостиков холода, что приводит к увеличению теплопотерь.
- Ухудшение надежности ограждающих конструкций, что предполагает использование горизонтальных диафрагм.
- Каждый материал, используемый при монтаже, имеет определенный срок службы.
- Колодцевая кирпичная кладка не может быть отремонтирована локально. Нельзя отдельно заменить утеплитель, крепежные элементы или гибкие связи.
Что написано в СНИП
Нормативный документ СНиП II-22-81 «Каменные и армокаменные конструкции» содержит несколько пунктов, регламентирующих возведение колодцевой кладки:
- Гибкие связи при возведении стен не должны быть подвержены коррозии. Используются стойкие виды стали или полимерные материалы. Также возможно применение других материалов, предварительно обработанных специальным защитным раствором.
- В кирпичной стене гибкие связи должны быть закреплены путем отгибов. Это обеспечивает устойчивость к силовым и усадочным нагрузкам по вертикали.
- Жесткие связи при использовании любой теплоизоляции укладываются на расстоянии не более 120 см друг от друга.
- Основная кладка и облицовочная, объединенные жесткими связями, должны иметь схожие деформационные свойства. При различных характеристиках проводится дополнительный расчет.
- Заливочные изоляционные материалы должны проходить экспертизу в специализированных учреждениях.
- Плитные материалы: минераловатные плиты со специальной структурой волокон, пенополистирол или пенополиуретан.
Разновидности кладки
При возведении наружных стен следует учитывать, что суммарная толщина ограждающей конструкции составляет 33-62 см. Чаще всего толщину и способ укладки внутренней и наружной части выбирают одинаковой.
Тем не менее она может различаться, при этом внутренняя ограждающая часть не может быть тоньше наружной стены.
В полкирпича
Технология заключается в том, что каждый последующий ряд сдвигается по отношению к предыдущему на конкретное расстояние. Оно равно половине ложковой части кирпича — 120 мм. Таким образом может выкладываться внутренний и наружный слой конструкции. При этом в кладку могут вставлять горизонтальные ребра жесткости с интервалом не более 120 мм между осями. Диафрагмы могут касаться тычками к внутренней поверхности стены или входить в состав самой кладки.
В четверть кирпича
Выполняется путем укладывания блоков на ребро, при этом каждый ряд сдвигается относительно другого на четверть длины. Такая кладка часто применяется при возведении стен колодцевым способом. Однако при этом внутренняя часть стены должна быть толще и укладываться в полкирпича, в целый кирпич и другими способами.
Схема кладки в четверть кирпича
Кладка в четверть кирпича применяется при возведении маленьких перегородок и внутренних стен в печи и камине; многослойных стен; для устройства версты (внешней и внутренней) и облицовки домов (щитового либо каркасного типа).
Кладка в четверть кирпича используется для возведения стен и перегородок.
Подобное строительство весьма экономичное, оно занимает совсем немного площади. Если применять обычный кирпич (65х120х250 мм), тогда для строительства 1 м стены (толщиной в 65 мм) потребуется 31 кирпич.
Подготовительный этап
Стена любого здания может быть построена из разного материала. Но специалисты отдают свое предпочтение кирпичу. Особенно выгодно применять этот материал при малоэтажных конструкциях. Кирпич владеет следующими преимуществами:
Кирпич — универсальный материал. С его помощью толщина кладки может составлять от 0,5-2,5 кирпича. Такого рода застройка имеет следующие трудности:
- частая переустановка при плохой вертикальности конструкции;
- сложность выдержки тонкости шва;
- тяжелая привязка перегородки к несущим стенам, полу, потолку.
Для кладки стены из четверти кирпича потребуются специальные инструменты. Хорошо подобранные орудия помогут замешать раствор, правильно класть кирпичи, совершать проверку и измерения по ходу работы (контроль над точностью геометрии объекта). На стройке не обойтись без следующих инструментов:
Для контроля кладки потребуются:
Необходимые инструменты для кладки.
- отвес — инструмент для проверки вертикальности перегородки и угла кладки;
Правила возведения перегородок
Согласно установленным нормативам, стройка перегородок в 1/2 либо в четверть кирпича должна соответствовать некоторым требованиям:
Виды кладки.
- Во избежание перекосов, обрушений конструкций стен перед их стройкой следует обязательно установить железобетонные перекрытия.
Постройка перегородок на фундаменте
Воздвижение стен, перегородок, выполненное в четверть либо в половину кирпича, необходимо проводить на перекрытиях либо фундаменте. Такое решение пригодится во время привязки как к кирпичным, так и к бетонным сооружениям.
Начать застройку необходимо с установки гидроизоляции. Для этого на поверхность равномерно выстилают шар пергамина, толя, затем на него — слой раствора из цемента либо извести с цементом. Это служит выравнивающей подстилкой, потому толщина такого слоя должна обеспечить полную горизонтальность поверхности — это залог качественной последующей кладки кирпича.
Стоит позаботиться о заполнении вертикальных швов. Для этого необходимо обзавестись тычкой. Во время нанесения раствора на торцевую часть кирпича последний укладывают так, чтобы грань максимально прижималась к задней тычке предыдущего кирпича.
Важно проводить детальную проверку первого ряда кирпичей на ровность.
Только при нормальном их положении можно поднимать деревянную порядовку. Кромка этой доски приспособления должна быть выше ряда кирпичей минимум на 13 см.
Раствор наносится по кирпичной кладке кельмой. С помощью такого инструмента удобно не только наносить, но и равномерно распределять раствор по поверхности кирпичей. Укладывать следующий ряд необходимо таким образом, чтобы каждый кирпич перекрывал вертикальный шов минимум на четверть кирпича.
В случаях когда после стройки стена не будет штукатуриться, необходимо позаботиться о заполнении раствором всех швов кладки (горизонтальных и вертикальных). Для этого удобнее и надежнее всего применять укладку проволочной сетки из арматуры либо стержней диаметром не менее 5-6 мм. Их закладывают в шов каждого четвертого либо пятого ряда по всей длине конструкции из кирпича.
Укладка верхних рядов под потолком
Установка ведется одновременно — все кирпичи предпоследнего и последнего рядов укладывают вместе. Необходимо ответственно подойти к укладке: все кирпичи должны быть ровными и целыми, без минимальных сколов либо трещин.
В конце, после полного высыхания раствора, весь верхний ряд кирпичей необходимо укрепить под потолочным покрытием штырями. Лучше всего для этих целей подойдут металлические штыри либо осколки кирпичей. Нельзя использовать деревянные клинья.
Правила возведения кирпичных конструкций для монтажа печи:
- кладка должна быть максимально прочной;
- наличие тонких швов;
- полная вертикальность швов;
- идеально горизонтальные ряды;
- гладкость поверхностей;
- максимально допустимая степень отклонения по вертикали — 10 мм.
Главное, о чем следует помнить, — это создание внутренней стены каналов и дымоходов высокого качества. Зачастую их выполняют в четверть кирпича. Эта техника полностью оправдала себя: при прохождении по таким каналам горячего дыма быстро происходит нагревание поверхностей. Кроме того, подобная толщина достаточно быстро распределяет тепло по помещению — в короткие сроки оно полностью обогревается.
//www.youtube.com/watch?v=UGpLwSxjacY
В случае использования огнеупорного либо кирпича из тугоплавких материалов толщина шва не должна превышать 3 мм. Рекомендуется тщательно очищать поверхность стен печи либо камина от раствора. Лучше всего это делать руками либо мастерком.
Для достижения гладкости швов необходимо обязательно швабровать кладку. Процедуру проводят с помощью специальной кисти, но идеально подойдет мокрая тряпка. В результате этого все мелкие кусочки глины быстро отпадут, останутся только идеально гладкие швы.
Деревянный либо пластиковый пол в месте расположения печи стоит обязательно защитить от огня. Для этого можно применить кирпичные изделия, которые укладывают плашмя. Для этих целей можно использовать керамические плитки и прочие огнеупорные материалы.
Кладка в четверть кирпича
Применяйте колодцевую кладку со стенками в четверть кирпича (рисунок 61, а) выстраивая одноэтажные, двухэтажные индивидуальные дома со стенами, которые имеют толщину в 33 см. При кладке наружных стенок устанавливайте кирпич на ребро, а выполняя перевязку в кладке чередуйте две схемы раскладки кирпича (рисунок 61 а, б, в).
Две продольные стенки связывайте тычками, которые необходимо укладывать между ложковыми кирпичами наружной и внутренней стенок. С помощью тычков образуются колодцы, которые имеют ширину 10 см. Их необходимо заполнять таким теплоизоляционным засыпным материалом как шлак или керамзит. Если не заполнять раствором зазор между 74 прилегающими тычками и продольными стенами, то будет обеспеченна лучшая теплоизоляция стен. Достаточно сложно заполнить раствором вертикальные швы кладки на высоте 12 см. Для их заполнения можете воспользоваться пластичным раствором, который необходимо заливать в швы, которые на некоторое время прикрываются съемной опалубкой сделанной из брусков (рисунок 61, в).
Строить описанную колодцевую кладку лучше из кирпича полусухого прессования, который имеет гладкие постельные грани, образующие наружную поверхность стен. Оригинальный внешний вид поверхности стен обеспечивает сочетания разных видов кирпича в кладке. Кладка эта нуждается в приложении немалого труда однако для ее выполнения вам не понадобится много кирпича.

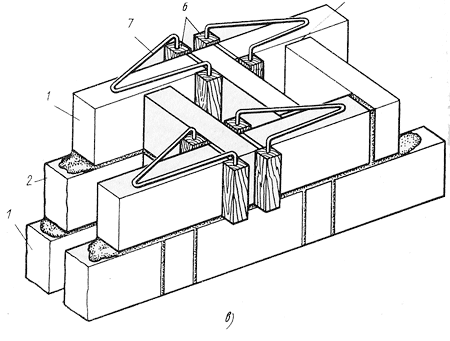

Рисунок 61. Выполнение облегченной колодцевой кладки с кирпичными стенками, которые имеют толщину в четверть кирпича:
перевязка кладки по ряду первой и второй (а), устройство для заполнения раствором швов кладки, размещенных вертикально (б); ряды кладки (1,2), воздушный зазор 1 -1,2 см, засыпка керамзитом или шлаком, неполномерные кирпичи (5), железная подпружинивающая скоба из проволки 0,5 -0,6 см (6), деревянные бруски 40×40 мм (7).
Кирпичная кладка
Процесс кирпичной кладки
Транспортировка, складирование, подача и раскладка кирпича на стене
Способы и последовательность кладки. Виды расшивки швов
