Элементы кирпичной кладки

§ 6.2. Элементы каменной кладки

Кирпич или камень прямоугольной формы имеет шесть граней (рис. 9,а). Две противоположные наибольшие грани 2, которыми кирпич (камень) кладут на раствор, называют постелями (нижней и верхней), длинные боковые грани 3 кирпича (камня) — ложками; короткие 1 — тычками.

Рис. 9. Грани камня и кирпича (а) и элементы каменной кладки (б):
1 — тычок, 2 — постель, 3 — ложок, 4 — наружная верста, 5 — внутренняя верста, 6 — забутка, 7 — второй ряд, 8 — первый ряд, 9 — горизонтальный шов (постель), 10 — вертикальный продольный шов, 11 — вертикальный поперечный шов, 12 — фасад, 13 — тычковый ряд, 14 — ложковый ряд

Кладку (рис. 9,6) выполняют горизонтальными рядами, укладывая камни плашмя, т. е. на постель 9, в отдельных случаях, например, при кладке карнизов или тонких (74 кирпича) перегородок — на ребро, т.е. на боковую ложковую грань. Крайние ряды кирпича или камней в ряду кладки, образующие поверхность кладки, называют верстами. Различают версты наружные 4, расположенные со стороны фасада здания, и внутренние 5 — с внутренней стороны помещения. Ряд кладки из кирпичей, обращенных к наружной поверхности стены длинной боковой гранью, называют ложковым 14, а короткой гранью — тычковым 13. Кирпичи и камни 6, уложенные между наружной и внутренней верстами, называют забутовочными или забуткой.

Высота рядов кладки складывается из высоты камней (кирпича) и толщины горизонтальных швов 10. 15 мм (средняя в пределах этажа — 12 мм).Толщина отдельных вертикальных швов допускается 8. 15 мм, средняя не должна превышать 10 мм. Высота рядов кладки с учетом средней толщины шва 12 мм должна составлять, мм: для кладки из кирпича толщиной 65 мм — в среднем 77, утолщенного кирпича толщиной 88 мм — 100. Из кирпича толщиной 65 мм на 1 м кладки по высоте приходится 13 рядов, толщиной 88 мм— 10 рядов.

Ширину кладки стен, называемую толщиной, делают кратной 1/2 кирпича или камня: 1 кирпич — 250 мм, 1 1/2 — 380 мм, 2 — 510 мм, 2 1/2 кирпича — 640 мм и т. д. Толщина стен назначается с учетом вертикальных швов. Перегородки в зданиях выкладывают в 1/2 или 1/4 кирпича, т. е. толщиной 120 и 65 мм.

Каменные стены выкладывают глухими или с проемами. Глухие стены называют гладкими. Стены с проемами и с выступающими элементами могут иметь напуски, пояски, обрезы, уступы, пилястры.

Рис. 10. Детали каменных конструкций:
а — карниз с напуском кирпичей, б — детали стены; 1 — обрез, 2 — пилястры, 3 — простенок, 4 — четверть, 5 — цоколь, 6 — уступ кладки

Напуском (рис. 10,а) называют участок кладки, на котором очередной ее ряд расположен не в плоскости ранее уложенных кирпичей, а с выступом на лицевую поверхность. Напуски делают не более чем на ‘/з длины кирпича в каждом ряду. Напуском нескольких рядов кладки образуют пояски, которыми разделяют фасад по высоте, а также карнизы и другие конструктивные и архитектурные элементы.

Обрез кладки 1 (рис. 10,6) делают с отступом от лицевой поверхности очередного ряда кладки. Выше обреза стена имеет меньшую толщину, чем до обреза. Завершающий ряд кладки перед обрезом — тычковый. Обрез кладки выкладывают при переходе от цоколя 5 к стене, при уменьшении толщины стен в верхних этажах многоэтажных зданий и т. п.

Уступ 6 выкладывают, смещая плоскость кладки от основной плоскости стены.

Пилястры 2 — это прямоугольные столбы, выступающие из общей лицевой плоскости стены и выкладываемые вперевязку с нею.

Борозды — углубления в стене для размещения трубопроводов, электрических кабелей и прочих скрытых проводок.

После монтажа этих проводок борозды заделывают заподлицо с плоскостью стены. Вертикальные борозды по ширине и глубине делают кратными 1/2 кирпича (камня), горизонтальные — кратными одному ряду кладки по высоте, т. е. 1/4 кирпича (камня) и 1/2 кирпича (камня) по глубине.

Ниши — углубления в кладке стены, кратные 1/2 кирпича (камня). В нишах располагают встроенные шкафы, приборы отопления, электрические и другие устройства.

Наружные стены зданий делают с оконными и дверными проемами. Кладку, расположенную между двумя соседними проемами, называют простенком 3. Простенки бывают в виде простых прямоугольных столбов, а также столбов с четвертями для закрепления в них оконных и дверных блоков. Четверти 4 делают, выпуская из кладки наружные ложковые версты на длину четвертки и укладывая четвертки в тычковых верстах.

Рис. 11. Штрабы:
а — убежная, б — вертикальная на прямом участке, в — то же, в месте примыкания другой стены, г — убежная угловая (маяк), д — то же, промежуточная в сплошной стене (маяк)

Штраба — это участок, который выкладывают перед перерывом в работе так, чтобы при возобновлении работ обеспечить перевязку новой части кладки с ранее возведенной. Штрабы бывают наклонные — убежные (рис. 11,а) и вертикальные (рис. 11, в). Убежная штраба по сравнению с вертикальной обеспечивает лучшую связь соединяемых участков стен. В вертикальные штрабы для надежности соединений кладки закладывают стальные связи (не менее трех прутков диаметром 8 мм через 2 м по высоте, в том числе в уровне каждого перекрытия). Убежными штрабами (рис. 11, г, д) в виде небольших участков стен высотой до шести рядов выкладывают на наружных верстах маяки, которые используют в процессе кладки для закрепления причалок. Маяки располагают по углам (рис. 11,д) на расстоянии 10. 12 м друг от друга.

Элементы кирпичной кладки

Для того, чтобы научиться профессиональной кладке, необходимо понимать, что означает каждый из элементов кирпичной кладки.

Правильный камень имеет шесть граней:

– постель – наибольшая грань, на которую кирпич кладут плашмя;

– ложок – длинная боковая грань;

– тычок – короткая боковая грань.

Соответственно, ложковым рядом называют ряд, который вдоль стены уложен длинной гранью, а тычковым, если ряд короткой гранью. Пересечения граней образуют ребра или усенки.

Еще один элемент кирпичной кладки – верста.

Забутка – ряд кладки, уложенный между верстами.

Толщина стены укладывается кратной целому кирпичу или полкирпича, т.е. стены можно выкладывать толщиной в 1, 1.5, 2 кирпича. Внутренние перегородки можно выкладывать в полкирпича или четвертькирпича.

Промежутки между отдельными кирпичами в кладке называют швами. Швы бывают г оризонтальными (или постелью), вертикальными продольными, если они расположены вдоль стены и вертикальными поперечными – поперек стены.

Горизонтальный шов устраивают между слоями кладки, вертикальный продольный – между рядами в слое кладки, вертикальный поперечный – между камнями в рядах кладки.

В зависимости от способа разделки швов кладка и швы различаются следующим образом:

в пустошовку – способ расшивки швов, который используется в том случае, если планируется дальнейшее оштукатуривание. Раствор на 1-1.5 смне доводят до вертикальной поверхности и тем самым обеспечивают лучшее сцепление штукатурки со стеной;

в полношовку – способ, при котором швы заполняют до поверхности стены;

в подрезку – способ расшивки, при котором излишек раствора подрезается кельмой вровень с поверхностью стены.

Швам можно придать любую форму. Кроме улучшения внешнего вида это придает раствору долговечность за счет его дополнительного уплотнения при заглаживании.

Существуют определенные нормы толщины швов кирпичной кладки. Средняя толщина швов при различных видах кладки должна составлять:

горизонтальный шов в пределах этажа –12 мм;
вертикальный шов –10 мм;
вертикальный шов в простенках под штукатурку допускается15 мм;
горизонтальный шов в облегченной кладке –12 мм;
горизонтальный шов на уровне армированных диафрагм из раствора –15 мм;
горизонтальный и вертикальный шов при кладке из природных камней правильной формы – не более15 мм.

При кладке перемычек, простенков и столбов все швы должны быть заполнены раствором.

Стены выложенные из кирпича бывают простыми (глухими) и сложными ( с различными архитектурными элементами).

К архитектурным элементам относятся:

напуск – элемент кирпичной кладки, когда ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска допускается не более1/3 длины кирпича в каждом ряду;
карниз – заканчивает верх стены и образуется в результате кладки нескольких рядов напуском (выступом). Предназначен для защиты стены здания от нагрева солнцем, косого дождя, а также для отвода воды, стекающей с крыши;
обрез – отступ от лицевой части кладки. Делают при уменьшении толщины стены в верхних этажах зданий или при переходе от цоколя дома к стене. Ряд кладки перед обрезом должен быть тычковым;
уступ – элемент кладки, который смещен относительно основной плоскости стены по вертикали;
пилястры – элементы кирпичной кладки в виде столбов прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются в перевязку с нею;
борозды – углубления в стене, которые предназначены для размещения скрытой электрической проводки и трубопроводов;
ниши – углубления в стене, которые предназначены для устройства встроенных шкафов, электрических устройств;
простенок – участок кладки между двумя соседними проемами для окон или дверей. Простенки укладываются в виде простых прямоугольных столбов или столбов с четвертями, в которые потом крепятся дверные и оконные блоки;
штрабы – элемент кирпичной кладки, который устраивается в местах временного перерыва кладочных работ. Кладку следует прерывать таким образом, чтобы при возобновлении работ была обеспечена надежная связь между новой и ранее выполненной кладкой.

1- обрез; 2 – пилястры; 3 – простено; 4 – четверть; 5 – цоколь; 6 – уступ кладки

а – вертикальная; б – убежная

Как отдельные элементы кирпичной кладки можно назвать неполномерный кирпич – трехчетвертку, половинку и четвертку, который используют для перевязки швов.

Элементы каменной кладки

Элементы каменной кладки

Ниже мы рассмотрим основные термины, определяющие элементы каменной кладки, которые будут использоваться на протяжении всей книги. Две большие по площади грани кирпича (камня), расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками (рис. 5).

Рис. 5. Стороны кирпича и камня: 1 — постель; 2 — ложок; 3 — тычок

Кладка (рис. 6) выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро). Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними. Ложковый ряд кладки — ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.

Рис. 6. Элементы каменной кладки: 1 — наружная верста; 2 — внутренняя верста; 3 — забутка; 4 — горизонтальный и вертикальный швы; 5 — фасад; 6 — тычковый ряд; 7 — ложковый ряд

Тычковый ряд кладки — ряд, обращенный короткой стороной. Забутовочные кирпичи (забутка) — кирпичи, уложенные между внутренней и наружной верстами. Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1 ? 2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы — напуски, пояски, обрезы, уступы, пилястры. Напуск (рис. 7) — фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1 ? 3 длины кирпича в каждом ряду. Пояски, карнизы и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.

Рис. 7. Карнизы с напуском кирпичей

Обрез (рис. 8, а) делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.

Рис. 8. Детали каменных конструкций: а — обрез; б — уступ кладки; в — пилястры; г — простенок; д — четверть; е — цоколь

Уступ (рис. 8, б) — кладка, смещенная относительно основной плоскости стены по вертикали.

Пилястры (рис. 8, в) — столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.

Борозды — углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1 ? 2 кирпича. Горизонтальные борозды делают кратными 1 ? 4 кирпича в высоту и 1 ? 2 кирпича в глубину.

Ниши — углубления в стене для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1 ? 2 кирпича.

Читать еще: От чего это зависит расход раствора при кладке кирпича

Простенок (рис. 8, г) — так называют участок кладки в конструкциях стен, предусматривающих оконные и дверные проемы, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 8, д).

Штраба — элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки.

Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Элементы кирпича и кирпичной кладки

Кирпич – параллелепипед, т. е. фигура с шестью попарно параллельными гранями. Все грани кирпича имеют свои названия: ложок, тычок и постель (рис. 8). Таким образом, каждый кирпич имеет две тычковые стороны, две ложковые и две постельные грани.

Рисунок 8. Элементы кирпича: 1 – ложок; 2 – тычок; 3 – постель

Постелью называют рабочую грань изделия, самую большую по площади. При выполнении кладки постель чаще всего (если кладка стандартная) оказывается расположенной параллельно горизонтальной плоскости (т. е. основанию кладки). При этом говорят, что кирпич уложен плашмя. После укладки кирпича различают верхнюю и нижнюю постель. У одинарного кирпича (тип 1 НФ) постель имеет размеры 250 × 120 мм.

Ложком называют среднюю по площади грань кирпича, которая у изделий 1 НФ имеет размеры 250 × 65 мм. Обычно эта грань обладает формой вытянутого прямоугольника. При выполнении нестандартных частей кладки (например, карнизов) кирпич иногда укладывают на ложок, а не на постель. В таком случае говорят, что кирпич уложен на ребро.

Тычок – торцовая плоскость изделия, наименьшая по площади (у одинарного кирпича ее размеры составляют 120 × 65 мм).

Все перечисленные грани перпендикулярны друг другу. Линии, на которых они пересекаются, называют ребрами, или усенками. Некоторые названия элементов кладки (рис. 9), а также ее некоторых видов происходят от наименований граней кирпича.

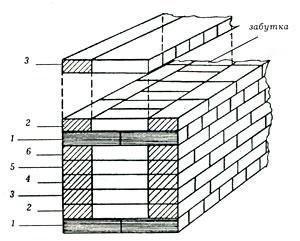

Рисунок 9. Элементы кирпичной кладки в наружной стене: 1 – лицевая верста; 2 – внутренняя верста; 3 – забутка; 4 – горизонтальный шов; 5 – вертикальный продольный шов; 6 – вертикальный поперечный шов; 7 – фасадная сторона стены; 8 – тычковый ряд; 9 – ложковый ряд

Кирпичи, составляющие наружную часть кладки (уложенные с краю) называют верстой. При возведении наружных стен различают лицевую (наружную) и внутреннюю версту. Лицевая верста при этом расположена с фасадной стороны стены. Если из-за большой толщины стены между верстами появляется один или несколько внутренних рядов кирпича, кладку, которую они составляют, называют забуткой, или забутовкой кладки.

Ряд из камней, уложенных ложками вдоль направления стены, называют ложковым рядом; ряд из кирпичей, уложенных поперек, – тычковым. Возможно также употребление названий «ложковый шов» и «тычковый шов», хотя они не совсем корректны.

Счет рядов кладки начинают с нижнего ряда: первый, второй, третий и т. д. и ведут для удобства выполнения кладки по проекту.

Промежутки в кладке между кирпичами, заполненные раствором, называют швами. Швы располагаются в трех плоскостях и имеют свои названия. Горизонтальный шов называют постелью, или постельным швом; это шов, устраиваемый между рядами кладки. Вертикальные швы бывают продольными (вдоль стены) и поперечными (перпендикулярно стене). Вертикальные швы устраивают между камнями в ряде кладки.

При выполнении сложной кладки в ней, помимо перечисленных, появляются дополнительные элементы декоративного и функционального значения.

Напуск – место в кладке, где кирпичи расположенного выше ряда нависают над кирпичами предыдущего ряда, т. е. выступают за плоскость стены. Этот элемент применяют для устройства декоративных элементов на фасаде (карнизов, поясков, полочек). Иногда напуск устраивают в несколько рядов (пример – выполнение ступенчатого карниза, рис. 10).

Рисунок 10. Напуск в несколько рядов при устройстве сложного карниза

Обрез кладки (рис. 11, 1) – элемент, противоположный напуску по смыслу. Обрезом называют место кладки, в котором следующий ряд кирпичей выкладывают с отступом от прежней лицевой поверхности стены (т. е. стена становится уже). Обрез применяют в кладке для перехода от цоколя к стенам первого этажа, при уменьшении толщины стен с ростом номера этажа (для облегчения конструкции).

Уступом (рис. 11, 2) называют «перепад» в кладке не по высоте, а по ее длине, когда часть стены выступает на небольшое расстояние относительно другой части этой же стены. Стену с уступами называют раскрепованной.

Пилястра (рис. 11, 3) – узкая часть кладки, выступающая за общую плоскость стены. Можно назвать пилястру столбом, «утопленным» в стену. Такой же элемент полукруглого сечения называют полуколонной (рис. 11, 4).

Борозда – узкое длинное углубление (горизонтальное или вертикальное) в кладке, устраиваемое в технических целях (для размещения электропроводки, труб и других скрытых коммуникаций). После размещения коммуникаций борозды заделывают заподлицо (в одной плоскости) с плоскостью стены.

Ниша (рис. 11, 5) – углубление в кладке, имеющее декоративное или функциональное значение. Во втором случае в нише могут быть размещены полки, оборудование (например, радиаторы отопления) и т. д. Глубина ниши, как и габаритные размеры других элементов кладки, обязана быть кратной половине кирпича.

Четверть (рис. 11, 6) – часть кладки вокруг дверного или оконного проема, в которой ложковые наружные версты выступают по длине на четверть кирпича, а тычковые наружные выполняются из четвертей. Забутка (при ее наличии) и внутренние версты при этом соответственно заглублены на четверть кирпича относительно наружных верст.

Рисунок 11. Дополнительные элементы кирпичной кладки: 1 – обрез; 2 – уступ; 3 – пилястра; 4 – полуколонна; 5 – ниша; 6 – четверти

При необходимости устроить в процессе кладки перерыв, но при этом обеспечить сцепление выложенных частей с будущей кладкой в ней устраивают штрабы (рис. 12).

Рисунок 12. Виды штраб: а) убежная штраба на прямом участке стены; б) вертикальная штраба на прямом участке стены; в) вертикальная штраба в месте примыкания другой стены; г) убежная штраба наружной версты в кладке угла; д) убежная штраба наружной версты на прямом участке стены

Штрабы бывают убежными (в виде «лесенки») или вертикальными. Убежная штраба обеспечивает лучшую связь последующей кладки с уже выполненной. В вертикальные штрабы для обеспечения жесткости соединения в швы закладывают арматуру (стальные прутья диаметром 8 мм) с интервалом по высоте в 2 м, особенно в уровне перекрытий. На каждом уровне закладки арматуры укладывают с одинаковым интервалом не менее трех прутьев.

Высота одного ряда кладки складывается из высоты кирпича выбранного типа и толщины горизонтального шва (в среднем – 12 мм). Горизонтальные размеры кладки следует проектировать кратными половине кирпича, с учетом толщины вертикальных швов (около 10 мм).

Убежные штрабы используют также в качестве маяков, для закрепления шнура-причалки. При этом выкладывают штрабу только в наружной версте (рис. 12, г – д), из ложковых рядов, если тип кладки позволяет это сделать. Штрабы-маяки располагают на расстоянии не более 10–12 м друг от друга.

Главным составляющим элементом кирпичной кладки является кирпич. Он может быть использован не только в целом виде. В кладке применяют также неполномерный кирпич (рис. 13).

Рисунок 13. Кирпич как элемент кладки: а) полномерный кирпич; б) трехчетвертка; в) половинка; г) четвертка

Чаще всего из неполномерных кирпичей используют половинку (полкирпича), реже – части кирпича длиной в одну или три четверти от полного размера. Неполномерные кирпичи применяют в сложных местах кладки: при устройстве проемов, для обеспечения перевязки швов и т. д.

Дата добавления: 2016-02-04 ; просмотров: 5059 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Элементы кирпичной кладки

Людям свойственно стремление к украшению своих жилищ разнообразными архитектурными элементами. В настоящее время есть много различных материалов для декоративного украшения стен. Декоративные элементы придают зданию законченный вид и радуют глаз разнообразием форм. На сегодняшний день самым смотрибельным материалом для архитектурных изысков является кирпич.

Архитектурные элементы кладки

Мир архитектурного декора богат и разнообразен. Он охватывает все строение от фундамента здания до конька крыши. Чаще всего при строительстве применяют следующие керамические или кирпичные детали архитектурных украшений:


Русты	Сандрики	Карнизы

Пилястры	Контрфорсы	Эркеры

сандрики – небольшие карнизы над оконными и дверными проемами, которые кроме декоративных функций выполняют и утилитарные (отвод воды);

выступающие ряды кладки – карнизы, молдинги (междуэтажные карнизы), цокольные карнизы, пояски;

пилястры – плоские вертикальные выступы на стене в виде колонн, которые разделяют плоскость, образуя геометрические оси композиций;

контрфорсы, предназначенные большей частью для усиления наружных стен зданий, а в архитектурном плане для создания готического или романского стиля;

Читать еще: Приспособа для кладки кирпича своими руками

эркеры – выступающие за плоскость кирпичных стен части здания, которые не только украшают фасад, но и увеличивают внутреннее пространство помещений и освещенность в комнатах;

декоративные и опорные колонны с капителями;

подоконники с опорными кронштейнами;

фризы для обрамления различных элементов фасада;

элементы обрамления криволинейных проемов в виде арок, замков, наличников.

Преимущества применения кирпичных архитектурных элементов кладки

Для устойчивой тенденции к применению вышеперечисленных украшений при отделке домов есть свои причины. И они следующие:

сохраняются размеры и геометрическая форма;
простая технология установки и монтажа;
разнообразие вариантов позволяет принимать неординарные дизайнерские решения;
устойчивость к воздействию бактерий и грибков;
срок эксплуатации сопоставим со сроком службы самого здания.

Каменная кладка. Виды и их назначение.

Каменная кладка — это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции.

Виды кладок и их назначение

Существуют следующие виды кладки, которые используют при строительстве домов:

кирпичная
кладка из керамических камней
кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней
кладка из природных камней правильной формы (пиленых или тесаных)
бутовая кладка из природных неотесанных камней, имеющих неправильную форму
смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом,и кирпича, облицованного тесаным камнем)
бутобетонная кладка
облегченная кладка из кирпича и других материалов

Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные растворы, в которых глина служит пластифицирующей добавкой.

Кладка из керамического кирпича пластического прессования обладает отличной влаго- и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.
Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности, эти кладки позволяют сократить толщину наружных стен на 20-25% по сравнению с толщиной стен, выложенных из полнотелого кирпича.
Кладка из бетонных камней, изготовленных на тяжелом бетоне, применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
Кладка из пустотелых и легкобетонных камней используется при возведении наружных и внутренних стен здания. Этот материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.
Кладка из силикатных камней и кирпича обладает большей прочностью и сроком службы, чем кладка из пустотелых и легкобетонных камней. Однако она более теплопроводна. Из силикатных камней и кирпича возводят как внутренние, так и наружные стены.
Низкомарочные легкобетонные и пустотелые бетонные камни применяют исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.
Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном для кладки наружных стен зданий.
Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т.д.) служат для кладки наружных и внутренних стен зданий. Из пористых горныхпород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в не жилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, облицовки опор мостов, набережных.
Бутовая и бутобетонная кладки требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов. Облицованная кирпичом, бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.
Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.
Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.

Элементы кладки

Ниже мы рассмотрим основные термины:

Две большие по площади грани кирпича, расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками.
Кладка выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро) — например, при кладке карнизов, тонких перегородок.
Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними.
Ложковый ряд кладки — ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.
Тычковый ряд кладки — ряд, обращенный короткой стороной.
Забутовочные кирпичи (забутка) — кирпичи, уложенные между внутренней и наружной верстами.

Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм.
Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы — напуски, пояски, обрезы, уступы, пилястры.
Напуск — фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1/2 длины кирпича в каждом ряду. Пояски, карнизы и другие и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.
Обрез — делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.
Уступ — кладка, смещенная относительно основной плоскости стены по вертикали.
Пилястры — столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.
Борозды — углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т.п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/4 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.
Ниши — углубления в стене, предназначенные для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.
Простенок — в конструкциях стен, предусматривающих оконные и дверные проемы, так называют участок кладки, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов, а можно — в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки.
Штраба — элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Разрезка каменной кладки

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.

Первое правило разрезки
Если поверхности, которыми камни соприкасаются друг с другом перпендикулярны усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно силе, воздействующей на кладку, а камни должны укладываться горизонтальными рядами.
Второе правило разрезки
Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для того чтобы этого не произошло, кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны постелям. Вместе с тем, если две боковые плоскости не будут расположены перпендикулярно наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны первым, то камни, имеющие, например, острые углы у наружной поверхности, могут выпасть из кладки.
Таким образом, кладку необходимо разделять вертикальными плоскостями(швами), параллельными ее наружной поверхности (параллельными швами), а также плоскостями, расположенными перпендикулярно наружной поверхности (поперечными швами).
Третье правило разрезки
Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбики Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно приведет к деформации и разрушению кладки. Чтобы избежать этого, поперечные и продольные швы в граничащих друг с другом горизонтальных рядах перевязывают камнями вышележащего ряда, сдвигая их на половину или на четверть длины относительно камней нижележащего ряда (рис. 8). В этом случае нагрузка будет распределяться равномерно на всю массу кладки. Следовательно, плоскости вертикальной разрезки каждого ряда должны быть сдвинуты относительно плоскостей, граничащих с ними рядов.

Возведение кирпичных конструкций

Прочность каменной кладки зависит от следующих факторов:
— марка кирпича;
— марка раствора;
— взаимное расположение камней или кирпичей в кладке;
— качественное выполнение самой кладки.

Элементы кладки

Ряд кирпичей, уложенных с наружной стороны стены, называют наружной верстой, а с внутренней — внутренней верстой. Кирпичи, уложенные между верстами, носят название забутки.
В зависимости от того, как.уложены кирпичи в верстах, они могут быть ложковыми (на поверхность кирпичи выходят боковой гранью — ложком) или тычковыми (на поверхность кирпичи выходят торцевой гранью — тычком).
Соответственно расположению кирпичей в наружной версте весь горизонтальный ряд кладки называют ложковым или тычковым.

Читать еще: Как приготовить цементный раствор для домашних дел самому

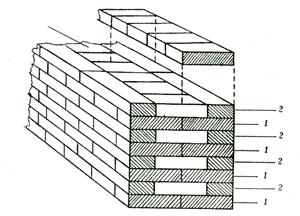

Многорядная система перевязки: 1 — тычковый ряд; 2-6 — ложковые ряды

Наличие вертикальных ограничений (углы здания, проемы) и смещение рядов кладки требуют применения неполномерного кирпича: половинок, четверток, трехчетверток.
Если кирпичная конструкция в дальнейшем будет оштукатуриваться, то ее выполняют впустошовку: швы ее на глубину 1,5 см от лицевой поверхности кладки раствором не заполняют. Оставленная незаполненной часть швов обеспечивает лучшее сцепление штукатурного слоя с кладкой. Для этой же цели кирпичи и камни, имеющие рифленые поверхности, укладывают в кладку этими неровными сторонами.

Однорядная система перевязки (цепная): 1 — тычковый ряд; 2 — ложковый ряд

Для придания наружной поверхности кладки четкого рисунка и уплотнения раствора в швах кладку расшивают. С помощью специального инструмента (расшивки) швам придают форму валика, выкружки.

Если к поверхности стен не предъявляют повышенных декоративных требований или их предполагают облицовывать, то кладку ведут вподрезку: выдавливаемый наружу при укладке кирпича раствор подрезают заподлицо с поверхностью кладки.

Кирпичи и камни укладывают плашмя на растворную постель, но иногда (при устройстве карниза и поясков) на грань (ложок) и стоймя (при кладке тонких перегородок толщиной 1/2 кирпича).

Требования к кирпичной кладке

Кладку стен и других конструкций из кирпича необходимо выполнять с соблюдением правил производства и приемки работ СниП 111-17-75, точное выполнение которых обеспечивает нужную прочность возводимых конструкций и высокое качество работ.

Во время работы следует обращать внимание на правильность перевязки и качество швов кладки, вертикальность, горизонтальность и прямолинейность поверхности, а также углов, точность установки закладных деталей и связей, качество кладки (рисунок и расшивка швов, подбор кирпича с ровными кромками и углами для наружной версты неоштукатури-ваемой кладки).

Независимо от системы перевязки тычковые ряды нужно обязательно укладывать в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций.

Горизонтальные и вертикальные поперечные швы кирпичной кладки стен, а также все швы в перемычках, простенках и столбах (горизонтальные, вертикальные, поперечные и продольные) должны быть заполнены раствором.

Раскладка кирпича на стене

При выполнении кладки впустошовку глубина не заполняемых раствором швов с лицевой стороны допускается не более 15 мм в стенах и не более 10 мм (только в вертикальных швах) в столбах.

Правила разрезки кладки

Первое правило требует, чтобы кирпичи или камни в кладке располагались рядами (слоями), перпендикулярными к усилиям, возникающим в процессе кладки.

Второе правило состоит в том, что вертикальные швы в кладке должны быть параллельны ее наружной поверхности или перпендикулярны к ней.

Третье правило разрезки кладки требует, чтобы вертикальные плоскости разрезки каждого ряда (слоя) смещались от плоскостей разрезки смежных рядов, в результате чего над и под каждым вертикальным швом ряда кладки находится не шов, а камень или кирпич.

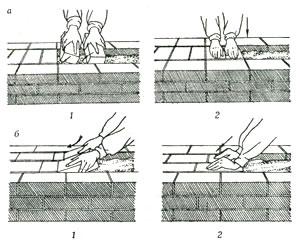

Кладка кирпичей: а — разравнивание раствора; б — намазывание раствора на кирпич.

При некачественном выполнении горизонтальных швов в кладке возникают изгибающие и сдвигающие усилия. Прочность кладки при этом значительно снижается. Поэтому важно, чтобы швы имели строго определенную толщину, а плотность раствора в них была равномерна.

При временных перерывах кладочных работ, для того чтобы обеспечить в дальнейшем надежную перевязку новой кладки со старой, кладку ограничивают вертикальной или убежной штрабой. В вертикальные штрабы часто закладывают несколько арматурных стержней диаметром 8 мм.

Вертикальной штрабой называют и вертикальный паз, выполняемый в тех случаях, когда кладку перегородок ведут отдельно от кирпичной кладки.

Системы перевязки кирпичной кладки

Определенный порядок, согласно которому располагаются отдельные кирпичи в кладке, называют системой перевязки или, как часто говорят, перевязкой. Наиболее распространенными системами перевязок являются однорядная (цепная), многорядная (пятирядная) и трехрядная. Кроме них, для кладки отдельных зданий применяются декоративные виды кладок.

При однорядной системе перевязки тычковые и ложко-вые ряды чередуются в каждом ряду кладки. Вертикальные поперечные швы перекрываются кирпичами вышележащего ряда на четверть кирпича, а продольные вертикальные швы — на половину кирпича.
При пересечении стен ложковый ряд пропускается через тычковый, не нарушая своей перевязки.

Наряду с простой и полной перевязкой швов, однорядная кладка имеет ряд недостатков:
1.Большое количество тычков в верстовых рядах и малый объем забутки, что повышает трудоемкость кладки.
2.Большой расход кирпича при кладке с облицовкой.
Из-за этих недостатков однорядную кладку для стен из кирпича применяют крайне редко.

При кладке стен из керамического камня с поперечными щелевыми пустотами использование цепной перевязки обязательно.

Очень часто кладку стен из кирпича выполняют многорядной перевязкой. Она состоит из одного тычкового и пяти ложковых рядов. В этой системе перевязки допускается отклонение от третьего правила разрезки, продольные вертикальные швы перекрываются только через пять рядов тычковым способом, что несколько снижает несущую способность кладки. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками одноименного ряда на четверть кирпича.

Кладку стен начинают с тычкового ряда. Внутреннюю версту тычкового ряда, если толщина стены равна целому числу кирпичей, выкладывают тычками, а при кратной половине кирпича — ложками. Забутку во всех рядах, кроме первого и второго, выполняют ложками. В следующем за тычковым ложковому ряду внутреннюю версту при толщине стены, кратной целому числу кирпичей, выкладывают ложками, а при кратной половине кирпича — тычками. Забутку во всех случаях выполняют ложками. Все последующие четыре ложковых ряда выкладывают из целого кирпича с перевязкой в полкирпича.

Широкое распространение многорядной системы перевязки объясняется ее преимуществами по сравнению с однорядной:

1. Меньшая трудоемкость. Забутку легче укладывать, чем наружные версты.

2. Не затрачивается время на заготовку трехчетверток.

Трехрядную систему перевязок применяют обязательно при кладке колонн, столбов и простенков. Эта система допускает совпадение наружных вертикальных швов в трех рядах кладки по высоте. Такая кладка требует меньшего количества неполномерного кирпича, чем однорядная или пяти-рядная. Кладку столбов и простенков нельзя выполнять «корзинкой», то есть выкладывать верстовые ряды по контуру только ложками. При такой кладке верстовые ряды не перевязываются с забуткой, а кладка получается непрочной.

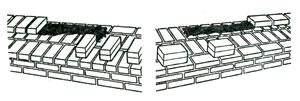

Кладка забутки способом вполуприсык: а — тычками; б — ложками; 1-2 — последовательность действий

Выполнение кирпичной кладки

Процесс кирпичной кладки состоит из следующих элементов:

1. Установка порядовок.

2. Установка и перестановка причалки.

3. Подача кирпичей или перемещение камней и раскладка их на стене.

4. Перелопачивание,подача, расстилание и разравнивание раствора на стене.

5. Укладка кирпича в версты и в забутку.

6. Проверка качества выполненной части кладки.

7. Расшивка швов кладки (при необходимости).

8. Рубка и отсечка кирпича (по необходимости).

Крепление порядовки к кладке

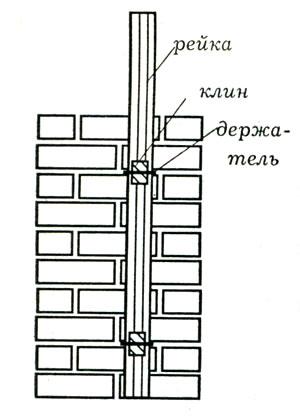

Порядовки устанавливают вертикально в углах и на пересечении стен, а также через 10-12 м по фронту работ. Риски установленной порядовки должны совпадать с проектными высотными отметками швов кладки. Установку порядовки лучше выполнять вдвоем.

После этого на порядовке мягким графитовым карандашом намечают высотные отметки оконных и дверных проемов.

Причалку натягивают при кладке наружной версты на каждом ряду, а внутренней — через 3_4 ряда. Крепят причалку в порядовках на уровне рисок рядов. Для прикрепления причалки к выложенному участку кладки применяют скобу. Ее острый конец вставляют в шов, а к тупому, опирающемуся на кладку, привязывают причалку. Чтобы она не провисала, под нее подкладывают клиновидный деревянный брусок (маячный кирпич). Причалку натягивают на уровне верхней грани кирпича укладываемого ряда, на расстоянии 2-3 мм наружу от плоскости стены.

Подача кирпича и его раскладка происходят следующим образом: берут стопку из четырех кирпичей и раскладывают на внутренней стене для кладки наружной версты. Для кладки внутренней версты раскладку кирпича выполняют аналогично, но на наружной версте.

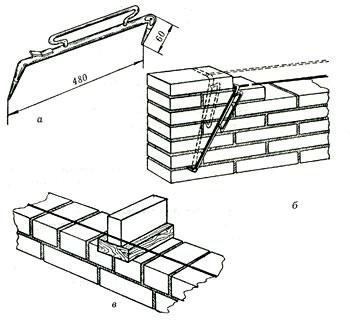

Установка шнура-причалки: а — причальная скоба; б — перестановка скобы; в — предупреждение провисания шнура

Подают раствор на стену и разравнивают его ковшом-лопатой. Раствор укладывают в виде грядки овальной формы и требуемой ширины. При кладке впустошовку раствор расстилают, отступая от края на 2-3 см, а при кладке под расшивку — на 1 см. Для ложкового ряда растворную грядку делают шириной 7-9 см, а для тычкового — 20-22 см. Высота грядки — 2,5-3 см, длина 70-80 см. Под ложки раствор расстилают боковой гранью ковша-лопаты, а под тычковые ряды — ее передним краем. При кладке забутки раствор набрасывают в корыто, образуемое верстовыми рядами, а разравнивают тыльной стороной ковша-лопаты. Для кладки столбов раствор подают на середину столба и разравнивают кельмой. Также кельмой разравнивают раствор при кладке внутренних стен с большим количеством каналов.

Укладка кирпича на раствор в верстовые ряды может быть выполнена двумя способами: вприжим и вприсык. Кладку стены с обязательным заполнением вертикальных швов, а также столбов и колонн выполняют вприжим. Делают это с помощью кельмы. Разровняв кельмой раствор, ее ребром подгребают часть раствора к ранее уложенному кирпичу. В то же время другой рукой берут со стены кирпич и укладывают его на раствор, прижимая к полотну кельмы, которую в этот момент вынимают из шва движением вверх.

Далее, нажимая на кирпич, осаживают его на постель и выравнивают по причалке к ранее уложенным кирпичам. После укладки 4-5 кирпичей кельмой подрезают избыток раствора, выжатый из горизонтального шва на лицо стены, и забрасывают обратно на постель.

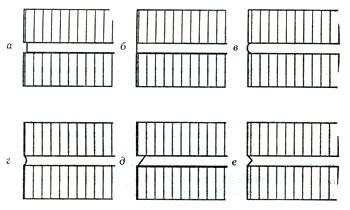

Формы швов кладки: а — прямоугольная заглубленная; б -— прямоугольная вподрезку; в — выпуклая; г — вогнутая; д — односрезная; е — двухсрезная

Кладку кирпича под расшивку выполняют вприсык. Разравнивая кельмой раствор, свободной рукой берут со стены кирпич и, держа его наклонно к поверхности кладки на расстоянии 5-6 см от ранее уложенного, загребают гранью кирпича разостланный раствор для образования вертикального шва. Придвигая затем кирпич к ранее уложенным, осаживают его. Избыток раствора подрезают кельмой, как и при кладке вприжим.

Кладку кирпичей в забутовочные ряды выполняют способом вполуприсык, по два кирпича сразу. Берут в правую и левую руку по кирпичу, укладывают на растворную постель, подготовленную между верстовыми рядами, и осаживают на уровень с верстовыми рядами. Поперечные вертикальные швы при этом должны быть заполнены раствором.

Правильность закладки угла стены проверяют угольником и отвесом, горизонтальность — уровнем и правилом. Для этого уровень ставят на правило, уложенное на кладку.

Вертикальность поверхностей и углов кладки проверяют с помощью отвеса. Проверку горизонтальности и вертикальности кладки следует производить не реже двух раз на метр ее высоты.

Швы кладки, если это предусмотрено проектом, расшивают: сначала вертикальные швы, а затем горизонтальные. Расшивку производят вначале более широкой частью инструмента, а потом узкой. При этом указательный палец правой руки должен находиться на обратной стороне рабочей части инструмента.

Рубку кирпича с целью заготовок трехчетверток, половинок, четверток, необходимых для перевязки швов в кладке, выполняют молотком-кирочкой. Пользуясь нанесенными зарубками на ручке молотка-кирочки, отмеряют нужный размер кирпича, а лезвием отмечают линию обрубки. Легким ударом делают насечку на одной ложковой грани, а затем на другой. После этого сильным ударом лезвия разрубают кирпич по отмеченной линии.

Если нужно расколоть кирпич вдоль, то сначала наносят легкие удары лезвием молотка-кирочки по всем четырем плоскостям линии обрубки, а затем резким ударом раскалывают кирпич.

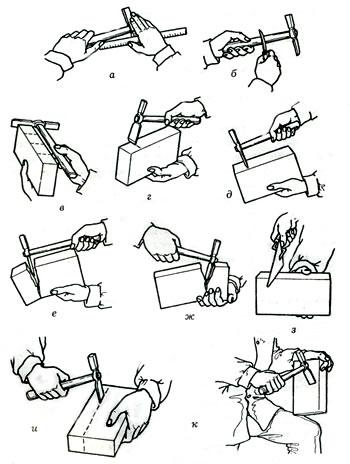

Приемы рубки и тески кирпича: а — отмеривание длины; б — проставление отметки на рукоятке молотка; в — проверка длины частей кирпича; г — проставление линии рубки; д — насечка; е — рубка; ж — неверный способ рубки; з — рубка кельмой; и —-рубка на ложку; к — теска

Ремонт кирпичной кладки

Разборку кирпичной кладки выполняют при помощи машин, но иногда можно обойтись своими силами, правда не без помощи кувалды, лома и кирки.

Разборку ведут сверху вниз горизонтальными рядами. Разбирая кладку, нужно стремиться получить как можно больше целого, неразбитого кирпича, так как он может пригодиться для возведения новой стены.

Перед заделкой проемов или отверстий старую кладку очищают от мусора и промывают водой. Заделку выполняют так же, как новую кладку стен, с перевязкой со старой и расшивкой швов или впустошовку. Особенно тщательно заделывают верхний шов между старой и новой кладками. Для этого сначала зачеканивают цементным раствором зазор над забуткой, а затем над кирпичами внутренней и наружной версты.

0 0 голоса

Рейтинг статьи

Элементы кирпичной кладки

§ 6.2. Элементы каменной кладки

Элементы кирпичной кладки

Элементы каменной кладки

Читайте также

Система перевязки кладки

Способы и последовательность кирпичной кладки

Общие правила кладки стен и углов

2.8.3. Элементы устройства

Фотоэлектрические элементы

Гальванические элементы

8.2.3.8.3 Используемые графические элементы

Н.2 Элементы стиля

Основные элементы ЭВМ

Биогенные элементы

Фильтрующие элементы – картриджи

§ 27. Конструктивные элементы корпуса

Элементы кирпича и кирпичной кладки

Элементы кирпичной кладки

Архитектурные элементы кладки

Преимущества применения кирпичных архитектурных элементов кладки

Рекомендации по установке декоративных элементов кладки

Каменная кладка. Виды и их назначение.

Виды кладок и их назначение

Элементы кладки

Разрезка каменной кладки

Возведение кирпичных конструкций
