Колонны из кирпича

Столбы и колонны из кирпича

При возведении всевозможных колонн можно использовать цельный или половинный кирпич исключительно без видимых дефектов (трещины, разломы, разрушения и т. п.)

В современном дизайне загородных домов большой популярностью пользуются заборные ограждения, имеющие кирпичные колонны между деревянными секциями.

Также востребованы опорные колонные сооружения для поддержания крыши навесов, капитальных дворовых беседок и т. д. В любом случае технология кладки из любого кирпича осуществляется без выполнения многорядной обвязки, поскольку столбовая конструкция не нуждается в монолитности структуры и особой прочности. Выполняют обвязку только в случае постройки колонн с поперечным сечением 2х2 цельных кирпича.

В колонном сооружении может по проекту предполагаться укрепляющее армирование металлической трубой или стальными прутьями.

Методика кладки колонны

Как правило, постройка столбовых колонн осуществляется по кладочной технологии в два или полтора кирпича. Строительство конструкции должно проводиться строго по правилам специально разработанной технологии . Все нюансы должны неукоснительно соблюдаться исключительно точно, поскольку всякое нарушение легко может повлечь разрушение, наклонение строения или существенное проседание готовой кирпичной колонны.

В зависимости от непосредственного предназначения возводимой конструкции кирпичная кладка колонн (столбов) выполняется с учётом индивидуальных особенностей.

По внешнему виду существующие типы кладки практически неразличимы

Выполняется кладка кирпича в виде подвязки с тремя рядами по причине сложности выполнения однорядного варианта. Многорядный способ не способен обеспечить должной прочности колонной конструкции.

Качественное выполнение работы возможно только при использовании полнотелого кирпича и прочного цементного раствора. Положение каждого элемента в строении необходимо контролировать в горизонтальной и вертикальной плоскостях при помощи отвеса и монтажного уровня. Чтобы придать колонне дополнительную устойчивость и механическую прочность применяются вкладки армированной сетки, которые не должны доходить до края минимум 1,0 см.

Разновидности колонных конструкций

Классифицируют колонны, построенные из кирпича, по принципу выполняемых ими функций:

  • несущие варианты – удерживают какие-либо элементы здания и принимают существенные нагрузки по опорной площади на фундамент;
  • заборные колонны – применяются для удержания заборных секций. Испытывают только вертикально направленную нагрузку собственного веса;
  • воротные столбы – это вариант колонной конструкции применяемый для удержания различных моделей ворот. Принимают вертикальную и горизонтальную нагрузку, поэтому их постройка требует обязательного применения надёжного продольного армирования.

Монтаж колоны из кирпича

Чтобы возводимая колонна обладала должной прочностью, нужно предварительно подготовить каркас и заполнить его качественным цементно-песчаным раствором. Здесь необходимо использовать арматурные стержни для упрочнения бетонной конструкции.

Выполнение качественной кладки колонны предусматривает соблюдение специальной технологии!

Сначала выполняется подготовка расходного строительного материала:

  • цементно-песчаный раствор;
  • цельный или половинчатый кирпич;
  • арматурные стержни.

Помимо этого, потребуется необходимый инструмент:

  • строительный уровень и отвес;
  • обычный шпатель;
  • подходящая ёмкость для замешивания раствора.

После схватывания и высыхания фундамента выполняется кирпичная кладка, которая может быть нескольких вариантов:

  • 2 кирпича на 2;
  • 2 на 2,5 кирпича;
  • 2 цельных кирпича на 1,5.

В строящейся конструкции первый ряд является наиболее важным и ответственным. Монтаж необходимо выполнять идеально, так как результат работы напрямую зависит от него.

Кирпичная кладка 2 на 2 осуществляется в строго определённой последовательности.

Начальный ряд кладётся по 3 кирпича исключительно край в край. Следующий (второй) ряд нужно развернуть по горизонтали на 90 градусов, а третий, выкладывается по аналогии с первым. Таким путём возводится вся колонна .

Кладка колонн производится последовательно, а после завершения каждого уровня выполняется уровневый контроль вертикальной и горизонтальной ровности.

Технология монтажа нескольких одинаковых колонн

Когда проект предусматривает создание нескольких одинаковых кирпичных колонн, например, при постройке забора, следует проводить последовательные рабочие действия.

Сначала делается выкладка первых рядов для всех конструкций, после чего выполняется контроль одинаковости горизонтального уровня при помощи верёвки или соответствующих инструментов. При обнаружении несоответствия проводится выравнивающая корректировка. Последующие проверки осуществляются через каждые два-три ряда кладки.

Если не соблюдать правильную технологию возможно искажение общей симметрии и неправильное распределение нагрузки, что повлечёт наклонение или разрушение колонны.

Актуальные рекомендации специалистов:

Чтобы максимально грамотно и качественно возводить колонные сооружения необходимо учитывать такие важные нюансы:

  • резку кирпичей нужно производить только в специальной защитной форме (очки, плотный костюм, респиратор и т. п.);
  • чтобы создать крепкое основание первый кирпич необходимо зафиксировать раствором в углу возводимой кирпичной колонны. Следующий (второй) кирпич укладывается рядом с соблюдением твёрдого укрепления;
  • декоративные элементы желательно закреплять в шовных промежутках до высыхания раствора;
  • кирпичные колонны чаще всего декорируют цветной галькой, каменной крошкой, также можно использовать стеклянные осколки;
  • ровность углов можно проверять металлическим угольником;
  • когда фундамент колонны не превышает уровень земли можно обойтись без опалубки, а если возвышается над ним, то опалубочная конструкция необходима;
  • на верхней поверхности ненесущей колонны следует устанавливать капитель, не позволяющую скопление воды после дождей или снега;
  • в случае запланированной установки фонарей или светильников, нужно заблаговременно уложить в фундамент кабель с необходимыми выводными проводами. Последние размещаются внутри колонны или кирпичного столба.

Выполнение правильной кирпичной кладки при возведении колонн или столбов – это непростое дело. Однако, разобравшись с технологическими требованиями и подобрав красивый, правильный материал, можно построить конструкции, которые станут настоящим украшением любого загородного дачного или придомового участка.

Кирпичные колонны

Несмотря на финансовые затраты, колонны из кирпича востребованы, поскольку, кроме эстетической функции, выполняют и опорную. Кирпичные конструкции считаются стойкими и долговечными, но при условии, что соблюдается технологический процесс. При строительстве к сооружению из кирпича предъявляют высокие требования по поводу прочности и устойчивости, ведь они могут служить не только декоративным элементом, но и опорой для балконов, крыш дома или беседок.

Разновидности опор

Кирпичные колонны — строительный элемент многих построек, который должен выдерживать значительные нагрузки, особенно в его нижней части. Их можно выложить в разных цветах и стилях. Эффектно смотрится сооружение, выложенное белыми кирпичиками.

Кирпич является прочным строительным материалом, который используется при строительстве дома или другого объекта. Обычно применяют цельные или половинчатые, но без видимых дефектов, например, трещин или разломов. Опорные кирпичные сооружения требуются для поддержания крыши или при строительстве дворовых зданий, поэтому существует следующая классификация колонн:

  • Несущая. Это элемент постройки, который должен выдерживать большие нагрузки по опорной площади на фундамент.
  • Заборная. Служит поддержкой для комбинированных ограждений, где при строительстве используется облицовочный кирпич. Особой нагрузки они не испытывают, только собственный вес.
  • Столб для ворот. Необходим для поддержки конструкций. Нагрузка осуществляется вертикально и горизонтально.

Вернуться к оглавлению

Как происходит проектирование?

Подготовка по укладке своими руками или при помощи специалиста проводится в несколько этапов. Для этого следует создать черновой проект, в котором будут учтены все финансовые и временные затраты. Стоит учитывать, что прочные колонны возводятся при соблюдении технологии. Это позволит избежать большого количества отходов.

Выбор способа кладки

Этап зависит от финансовых возможностей заказчика и функции, которую будет выполнять колонна. Обычно применяется кладка в 1,5 или 2 кирпича. А также следует обратить внимание на эстетический аспект. Существуют круглый, полукруглый или витой (еще называют «винтовая колонна») тип. Важно помнить, что витые или круглые колонны укладываются по отдельной технологии.

Смета расходов

В расчет строительных материалов входит и стоимость инструментов. Прежде чем рассчитать количество кирпича рекомендуется определиться с кладкой и высотой будущего столба. На этом этапе не менее важно разобраться с качеством материала. Экономить нежелательно, так как от этого зависит долговечность опоры. Хорошо на рынке зарекомендовал себя кирпич «Арского кирпичного завода» Рекомендуется обратить внимание на цвет, поскольку существуют разные оттенки. Самые распространенные кирпичи красного и белого цвета.

Разметка под строительство

Включает необходимые размеры, в том числе определение месторасположения забора и ворот, длину постройки, расстояние между колоннами, размер самого столба. Если планируется конструкция 30×30 см, нужно делать кладку в 4 кирпича на слой, для 40×40—6 штук. В этап возведения входит подготовка фундамента и непосредственно строительство колонны.

Требования к материалу по прочности и устойчивости

Кирпич может быть полнотелым или пустотелым (с вертикальными пустотами). Кроме этого, следует учитывать прочность, морозостойкость и водопоглощение. Кирпич должен переносить негативное воздействие окружающей среды и быть экологически чистым. Не допускается масса строительного материала менее 4,3 кг. Если кирпич будет облицовывать наружные стенки столба, понадобится материал с гладкой или рельефной поверхностью с однотонным цветом (естественным, белым или другим).

Как происходит расчет?

Обычно дополнительные расчеты к полнотелому материалу не требуются. Но случается, встает потребность определить минимальное сечение, которое обеспечит прочность и устойчивость конструкции. Чтобы вычислить необходимые параметры, нужно располагать информацией о марке кирпича, периметре опирания ригелей на колонны, площади сечения и количество оказываемой нагрузки. Стоит отметить, что все моменты расчета кирпичных стен или столбов подробно изложены в СНиП II-22—81 (1995) «Каменные и армокаменные конструкции».

Кладка колонн из кирпича

С чего начать?

Для строительства кирпичных колонн понадобятся строительные инструменты, в том числе лопата, емкость для раствора, кельма, мастерок, уровень, откос и металлическая проволока.

За несколько часов до начала рекомендуется кирпич положить в воду. Процедура поможет избежать активного впитывания материалом строительного раствора во время работы. Далее нужно отметить на земле место, где будут выкладывать сооружение. Самой важной частью вначале является подготовка фундамента, вокруг которого будут возводить колонну. Для основания понадобится установить арматуру или металлический столб, который устанавливают до уровня промерзания грунта. В зависимости от несущей нагрузки, этот столб закрепляют при помощи заливки бетона, хотя для забора делать это необязательно. После того как укладывают гидроизоляцию, начинают возводить колонну.

Читать еще:  Армирование кладки кирпича

Основная работа

Кладка колонн из кирпича выполняется в строгой последовательности, где первый ряд основной. Например, укладка колонны в 2×2 предусматривает класть по 4 кирпича плотно друг к другу (получается Г-образная форма). Следующий ряд разворачивают на 90 градусов. Чтобы проверить ровные ли углы, используется уровень или откос. В противном случае столб рискует получиться неровным. Третий ряд нужно выложить также как 1, далее придерживаются этой же схемы до конца строительства колонны.

Кирпичные столбы для забора своими руками

Сделать надежное и относительно недорогое ограждение для участка можно при помощи комбинированного забора — столбы делают из кирпича, а заполнение (пролеты) и любого легкого материала — древесины, профлиста, кованных оград. Вид получается солидный, а затраты многом меньше, чем на «чисто» кирпичный забор. Причем кладка столбов дело не самое сложное, зато выгодное. Мастера еще два года назад просили от 2000 рублей за столб, а сегодня цены поднялись уже более чем в два раза. Сложить кирпичные столбики для забора своими руками можно и без навыков каменщика. Важно соблюдать технологию и все получится.

Фундамент для забора с кирпичными столбами

Выбор типа фундамента под кирпичные столбы зависит от того, из какого материала будет заполнение а также от типа грунтов. Если пролет забора будет из легкого материала (профнастила, древесины), можно делать свайный фундамент под каждый столб. Глубина, на которую надо сваю забивать/закручивать, зависит от типа грунтов и высоты грунтовых вод. Если грунты склонны к зимнему пучению (глина или суглинки) с высоко расположенными подземными водами, закапываться надо на 15-20 см ниже глубины промерзания грунта. На хорошо дренажируемых грунтах (пески и супеси) достаточно закопаться на 80 см.

Свайный фундамент под кирпичный столб для забора с легким заполнением

Свайный фундамент под кирпичный столб делают по стандартной технологии:

  • бурят ямку нужной глубины (диаметр 25-35 см);
  • на дно засыпают ведро-два щебня;
  • уплотняют;
  • ставят трубу, вокруг которой впоследствии будут вести кладку столба (на пучинистых грунтах к закапываемой части часто приваривают несколько отрезков металлических прутков, лент, уголков -для большей устойчивости);
  • труба выставляется строго вертикально, фиксируется ;
  • для пучинистых грунтов, если к трубе не приварили металлические куски, можно в лунку воткнуть несколько арматурных прутков, для очень сложных грунтов можно связать каркас;
  • заливается бетон высокой марки — М300 или выше (про марки и состав читайте тут).

Длина труб складывается из двух величин: из той части, что замуровывается в бетон и той, что будет торчать сверху. Причем верхний участок трубы совсем не обязательно в данном случае должен быть до самого верха столба. Он может быть на 40-50 см короче. Исключение — столбы, на которые будут навешиваться ворота и/или калитка. Тут внутреннее армирование должно быть практически до самого верха.

Если забор планируется полностью кирпичным или в регионе большие ветровые нагрузки, скорее всего, вам необходимо будет делать полноценный ленточный фундамент. Еще вариант — сваи, связанные мелкозаглубленной лентой.

Конструкция забора с кирпичными столбами на монолитном железобетонном фундаменте

Подробнее о типах фундаментов для разного рода заборов читайте в статье «Фундамент для забора: как не закопать лишние деньги«.

Раствор и кирпич для столбиков

Раствор делают цементно-песчаный с пропорцией 1:5 (или 1:6). Песок лучше брать мелкой фракции, цемент высокой марки — не ниже М400. Для пластичности можно добавить немного жидкого мыла для рук или моющего средства для посуды (20-30 гр. на стандартный замес — 1 ведро).

Важно при составлении раствора получить нужную текучесть. Он не должен быть сухим, но и с жидким работать неудобно, потому воду добавляют постепенно, следя за консистенцией раствора. Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест. Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть».

Оптимальная консистенция раствора для кладки кирпичных столбов

Можно при желании получить черный раствор: добавить в него сажи. Она продается в строительных магазинах мешками. Добавляете небольшую порцию сажи и получаете декоративные швы без покраски.

Черный раствор добавляет декоративности

Кирпич для столбов используют любой, только обратите внимание на количество циклов разморозки-заморозки (чем больше, тем лучше) и на геометрию. В идеале отклонения в размерах не должны быть больше пары миллиметров. Тогда работать вам будет просто. Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение.

Кладка заборных столбов: технологии

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

Вынимаем пруток, придерживая кельмой шов

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель. Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера).

Видео-уроки


Более сложный вариант кирпичного столба — закрученный винтом

Особенности работы с керамическим кирпичом

Возможные проблемы и их решение

Основные проблемы, которые могут возникнуть при кладке столбов своими руками — это изменение размеров и «скручивание». Оба дефекта возникают из-за недостаточного контроля.

При кладке столбов своими руками, часто верхние ряды становятся значительно шире, чем нижние. Это происходит постепенно, добавляется миллиметр или даже меньше, но почти в каждом ряду. В результате, на высоте 2 м ширина столба 400 мм и даже больше. Это вместо вместо 380 мм. Исправление этой ошибки — контроль размера каждого ряда.

Читать еще:  Кирпич силикатный утолщенный рядовой

Контролировать размеры столба только строительным уровнем недостаточно. В основном используется бытовой инструмент (желтого цвета), а у него достаточно большая погрешностью И если уровень имеет длину 60-80 см, незначительные отклонения по вертикали вы просто не увидите. Потому дополнительно используют рулетку — перемеряя каждый ряд. Чтобы уменьшить время, которое уходит на контроль, можно сделать по размеру столба шаблон (например, из ровных планок) которым проверять наличие отклонений.

Кладка столбов для забора ведется вокруг металлической армирующей трубы, вертикальность проверяется после укладки каждого ряда

Самостоятельная кладка столбов без опыта подобной работы может привести к еще одной ошибке: грани столба могут смещаться, столб при это как бы скручивается вокруг своей оси. Этот недостаток намного более неприятен: попробуйте к таким столбам пристроить пролеты. Проблем будет много. Потому при кладке каждого ряда, надо строго следить за тем чтобы углы располагались строго один над другим.

Облегчить задачу можно при помощи двух уголков, прикрученных к противоположным углам. Их временно крепят к нижним рядам (болтами или саморезами в шов) а потом используют как ориентир, ставя кирпичи строго в уголок.

Закладные элементы и крепление ворот

При кладке кирпичных столбов надо продумать, как вы будете крепить к ним пролет. Чтобы была возможность закрепить горизонтальные направляющие для заполнения забора, к трубам, находящимся в середине столба, предварительно приваривают закладные. Это могут быть уголки, шпильки, «ушки» для крепления деревянных планок и т.п. Приваривают их на одной высоте, чтобы прикрепленные поперечины были строго горизонтальны.

Один из вариантов подходит для крепления профнастила, штакетника

Варианты закладных могут быть разными. Кто-то делает из уголка, кому-то достаточно шпилек. Все зависит от типа наполнения забора (из чего будут сделаны пролеты) или массы створки ворот.

Варианты закладных в кирпичных столбах

Под разный вес нужны разной мощности элементы

Под ворота или калитки требуется не менее трех металлических частей с толщиной металла не менее 3 мм (лучше 4 мм или даже больше).

Пример расположения закладных для распашных ворот

Устройство и установка откатных ворот своими руками описаны тут. О том, как автоматизировать распашные ворота читайте тут.

Делаем колпак на кирпичный столб

Чтобы защитить кирпич от влаги, верхушку столба закрывают колпаком. Они продаются в большом количестве, есть металлические, бетонные или композитные. При желании колпак на столб из кровельного железа можно сделать своими руками. Ниже приведена схема. Вам остается только подставить размеры, а затем согнуть на листогиб по намеченным линиям. Скрепляют изделие специальными заклепками, но можно будет использовать и саморезы. Только надо будет предварительно просверлить отверстия, промазать их антиржавчиной, потом покрасить.

Чертеж колпака на кирпичный столб

Фото-идеи заборов с кирпичными столбами

Самый популярный вариант — забор из профнастила с кирпичными столбами

Ковка всегда смотрится хорошо

Рваный камень и штакетник — комбинированный забор

Деревянное заполнение может быть сплошным

Декоративные столбы из кирпича украшают забор

Наиболее популярный на заборе бордовый цвет профнастила

Дом мечты. Возведение колонн и стен

Строительство archie начал с исправления прошлогодних ошибок. Гараж получился маленьким, поэтому он начал с его удлинения. Для этого снесли прошлогоднюю кладку, откопали яму для фундамента, заармировали, утеплили и по бокам проёма вывели колонны.

Перед началом строительного сезона 2010 года в феврале archie закупил 4 фуры керамоблоков из Самары по «зимней цене», советовали брать, потому что весной будет дороже. В результате пришлось решать много проблем

В московской области было много снега, пришлось нанять:

  • Таджиков для уборки снега;
  • Трактора для уборки снега.

К тому же:

  • Был снесен соседский забор;
  • Отдавлены поддоном пальцы на морозе.

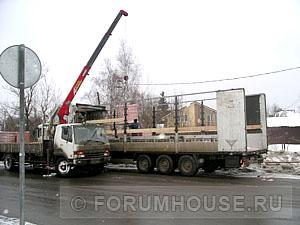

Нанял манипулятор для перегрузки поддонов из фуры с последующей загрузкой и доставки на этом же манипуляторе. В день разгружали 2 фуры в течение 10 часов. Поддонами заставили всю плиту дома.

Но нет худа без добра. Благодаря этому обстоятельству возведение стен началось 26 марта.

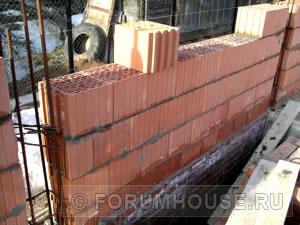

Для своего дома archie приобрёл блоки — КПТН1. По описанию производителя такой блок заменяет по объёму 7,3 обычных кирпича (7,3 NF), а на практике один блок заменяет 6 кирпичей.

Возведение несущих стен

Как было сказано выше, для возведения несущей (черновой) стены archie использовал блоки. Ширина несущей стены составляет 25 см. Через каждые четыре ряда он армировал стенку сеткой с небольшим выпуском для колонн.

Утеплять стены ЭППС-100 и обкладывать облицовочным кирпичом он будет позднее. В качестве облицовки собирается купить немецкий кирпич. Высота у него нестандартная – 71 мм и для соединения с черновой кладкой он будет использовать гибкие связи и дюбеля, прибитые к черновой стене.

Из-за нагромождения кирпича, он решил не ставить межкомнатные перегородки, а весь вес распределить на внешние стены и колонны. Со строительством стен сразу стали заметны результаты многодневной работы, и сразу пришло моральное удовлетворение от сделанной работы. Прогресс на лицо

Распилка блоков

На строительстве своего дома archie пилил керамические блоки болгаркой с алмазным турбодиском по камню. Диаметр пилы 230 мм не достаёт до центра блока, поэтому рабочие сначала пилят блок по периметру, откалывают отпиленную часть, а потом допиливают центральную часть. Один раз для эксперимента был поставлен диск диаметром 350 мм. Во время распилки блоков диск сильно болтается, камни колотятся, по технике безопасности это не допустимо.

Места для машин

Для парковки машин archie предусмотрел несколько вариантов. Прежде всего, у него будет гараж на две машины, под навесом можно расположить ещё 2, и 3 перед гаражом. При этом площадь участка, предназначенная для отдыха, не будет занята машинами.

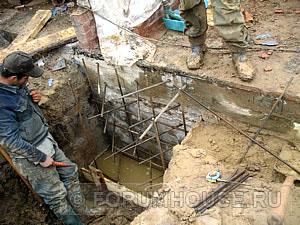

На форуме «Дом и Дача» ему посоветовали сделать слив в гараже. Из гаража труба уходит вниз. По ней вода самотёком через септик Топас пойдёт в канализационную трубу. Ещё будет сделан вдоль ворот желоб с решёткой и сливом в эту трубу.

Несмотря на критику по поводу гаража в доме, он считает, что как раз наоборот, гараж в доме это очень хорошо, удобно и комфортно.

Совет
Во время прокладки канализационных труб он не рекомендует использовать фитинги с углом 90 градусов. Лучше взять 2 элемента по 45 градусов и тогда всё будет сделано без проблем.
Если вы заливаете бетон и в том месте имеется утеплитель, обязательно его чем-нибудь надёжно зафиксируйте, иначе под воздействием бетона он всплывёт.

Заливка перемычек

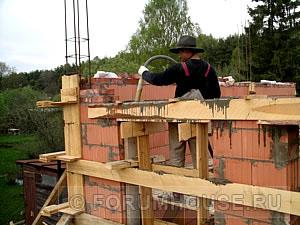

Для заливки перемычек archie решил не возиться с ручным замешиванием бетона и заказал 6 кубов (1 миксер) бетона. Три куба сразу использовал для удлинения гаража, а остальное при помощи вёдер рабочие перетаскали. Для это привлёк дополнительную рабочую силу.

Заливать перемычки не сложно. Для этого используется 3 арматуры Д14 направленные вниз и 2 направленные вверх. Хомуты сделаны из прута Д6 через каждые 20 см. Высота у перемычек 15х22 см, всё зависит от кратности кирпича.

Для межэтажной лестницы сделали мощную перемычку – заложили 125-й уголок для соединения каркаса лестницы. Залили в общей сложности 15 перемычек и 8 колонн.

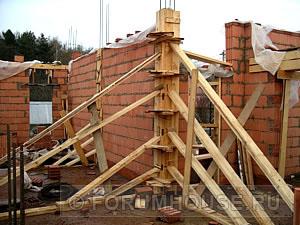

Заливка колон

Заливать колонны гораздо сложнее, чем плиты. Ведь это столб высотой более 3 метров и размерами 25х25 см и поэтому нагрузка на опалубку значительно возрастает. Тяжёлый бетон старается порвать опалубку. Некоторые столбы были усилены их размер 25х55 см.

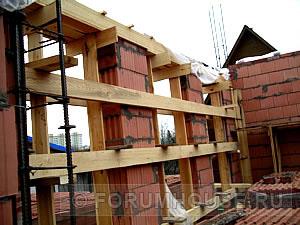

В прямой стене опалубку колонны сделать легче. Опалубку он стягивал не специальными шпильками и втулками, а обычной проволокой 3,5 мм. Колонну, сделанную в углу, тоже стягивал, при этом проволоку просовывал в щель между блоками внутрь дома.

Внимание
Распирать опалубку надо хорошо. Потому что если сразу не залили бетон, доска высохнет, распоры станут свободными и опалубка может выпучиться на несколько сантиметров (1-2 см).

Во время заливки колон он использовал вибратор. Работал очень осторожно. Опускал быстро один раз на каждый метр колонны. Когда колонны стояли рядом друг с другом, он их заливал поочередно по пол метра каждую для выравнивания давления на кладку между ними.

Размещено участником форума «Дом и Дача» archie
Редактор: Адамов Роман

Как осуществляется кладка колонн из кирпича своими руками

Любое колонное сооружение, будь то навес или заборное ограждение, в первую очередь должно быть построено таким образом, чтобы готовая конструкция в дальнейшем могла выдержать повышенную нагрузку. Получить желаемый эффект возможно лишь в том случае, если при выборе кладочной продукции отдавать свое предпочтение качественному строительному материалу, достаточной прочности и надежности.

Учитывая мнение специалистов, лучше всего возводить колонны из цельного облицовочного кирпича, без повреждений на поверхности и видимых дефектов. Можно использовать и половинки кирпичей, но только в том случае, если на поверхности строительного материала также не будут заметны всевозможные разрушения.

Кладка колонн из кирпича осуществляется без обвязки многорядного значения. Выполнять анализируемый вид обвязки вовсе не обязательно, так как рассматриваемая конструкция не является монолитной.

Подготовительный этап

Чтобы кирпичная колонна прослужила долгий срок эксплуатации, в строгом порядке нужно строго придерживаться технологии при ее возведении.

Соблюдение правил обязательно для любых конструкций, так как даже незначительное нарушение может стать причиной проседания только что возведенного сооружения или даже полного его разрушения.

Для строительства кирпичных колонн вне зависимости от того, в полтора кирпича или в один будет строиться сооружение, задействуется подвязка трехрядная. Объясняется это довольно просто – однорядный вариант требует к себе большего затрата труда, а многорядный не помогает создать конструкцию прочной и надежной.

Читать еще:  Материалы и технология утепления кирпичной стены снаружи своими руками

Как только погонный метр основы будет уложен на качественный цементный раствор, проверяется уровень кладки, как в вертикальном положении, так и в горизонтальном. Для этого используется обычный строительный уровень и любой вид отвеса. Чтобы усилить прочность будущей конструкции, специалисты рекомендуют использовать специальную сетку для армирования. Если сетка будет использоваться при кладке, обязательно нужно проконтролировать, чтобы края материала были утоплены внутри конструкции.

Перед тем как приступить к кладке колонны, следует подготовить необходимый материал и строительные инструменты:

  • кирпичную основу и цементно-песчаный раствор;
  • армирующую сетку;
  • строительный уровень и отвес;
  • емкость, в которой можно будет замешивать цемент и шпатель.

Перед возведением колонны подготавливается фундаментное основание, размер которого должен соответствовать размерам будущей конструкции. В фундамент нужно установить металлическую арматуру или столб, вокруг которого и будет строиться колонна.

Поэтапное изготовление кирпичной колонны

Перед тем как начинать изготавливать из кирпича колонну своими руками, следует решить, какой лучше задействовать для возведения метод – 2×2, 2×1,5, 2×2,5 цельных кирпича. По мнению специалистов, для строительства заборной колонны можно использовать как первый, так и второй вариант кладки. Готовая конструкция получится в надежном исполнении и без проблем справится с нагрузкой, которая ляжет на нее в дальнейшем.

Кладка колонны в полтора кирпича осуществляется в следующей последовательности:

  1. Для первого ряда потребуется 6 кирпичей, которые нужно выложить тыльной стороной друг к другу.
  2. При укладке второго ряда следует два наружных цельных кирпича и две половинки основы перпендикулярно расположить к первому уложенному ряду. А оставшиеся 3 кирпича уложить в параллельном расположении друг к другу.
  3. 4 кирпича третьего ряда в перпендикулярном положении укладываются к кирпичам, задействованным для создания первого ряда, в так называемый ложок. Оставшиеся два кирпича, расположенные тычками друг к другу, используются для заполнения образовавшегося пространства.
  4. Для создания 4 ряда повторяется технология, используемая в третьем ряду, но только в зеркальном отображении. Для этого просто достаточно конструкцию визуально перевернуть на 380 °.

Выбрав технологию кладки колонн 2×2, следует придерживаться следующих правил:

  1. Для кладки первого ряда потребуется 3 шт. облицовочного кирпича, уложенные по технологии «тычок в тычок».
  2. Укладывая второй кирпичный ряд, кладку поворачивают по горизонтали на 90 °.
  3. Возводя 3-й ряд, повторяют технологию первого и так далее.

Если возводятся массивные колонны, по мнению специалистов, залить обязательно нужно пространство, которое образуется между стальной арматурой и уложенными кирпичами.

При возведении нескольких колонн, расположенных вблизи друг друга, рекомендуется одновременно и последовательно возводить все колонны. То есть в первую очередь выложить первый ряд кирпичей на каждой колонне и проверить ровность кладки при помощи строительного уровня и отвеса. Если выравнивать ничего не потребуется, можно смело приступить к возведению второго ряда и так далее. Если технология строительства колонн будет нарушена, это приведет как к нарушению параметров симметрии, так и к неравномерно распределенной нагрузке, которая в дальнейшем будет возложена на близкорасположенные колонны.

Соблюдая рекомендации и советы, ранее проанализированные в статье, возводя колонны поэтапно из качественного строительного материала, каждый домашний умелец сможет справиться с поставленной перед собой задачей и непременно получит удовольствие от полученного результата.

Конструктивные элементы кирпичной стены

Кирпичные столбы

Элементами внутреннего каркаса малоэтажных домов с несущими наружными кирпичными стенами могут служить железобетонные колонны и кирпичные столбы. Кирпичные столбы выкладывают из отборного полнотелого кирпича на растворе высоких марок. Минимальное сечение несущего кирпичного столба ( Рис.1, а ) принимают 510 х 380 мм .

Рис. 1. Кирпичные столбы: а — столб, сложенный по четырехрядной системе; б — опирание железобетонного прогона на кирпичный столб; 1 — прогон; 2 — плита

При незначительных нагрузках и высоте столбы могут иметь сечение 380 х 380 мм . Для увеличения несущей способности кирпичных столбов и при высоте их 5 м и более кладку целесообразно армировать. В каждом этаже по столбам укладывают на уровне перекрытий прогоны — обычно сборные железобетонные прямоугольные или таврового сечения. Для равномерного распределения давления от прогонов на кладку столба под их концы укладывают железобетонные плиты (Рис. 2, б)

Кладка кирпичных столбов

Кирпичные столбы имеют квадратную и прямоугольную форму. Их кладку ведут по трехрядной системе перевязки ( Рис. 2 ), соблюдая перевязку швов, так как многорядная система перевязки не обеспечивает монолитности и требуемой прочности столбов, а однорядная очень трудоемка.

Рис. 2. Трехрядная система перевязки при кладке кирпичных столбов сечением: а — 2 х 2 кирпича; б — 1 1 /2 кирпича; в — 2 х 1 1 /2 кирпича

Простенки

Простенки шириной до 1 м выкладывают по трехрядной системе перевязки ( Рис. 3 ), а шириной более 1 м (4 кирпичей) можно выкладывать и по многорядной системе. При трехрядной системе перевязки для образования в простенках четвертей (выступов из кирпича в сторону проема) в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки.

Рис. 3. Трехрядная система перевязки при кладке простенков сечением: а — 2 х 3 кирпича; б — 2 х 3 1 /2 кирпича

В откосах дверных и оконных проемов закладывают деревянные просмоленные пробки, равные размерам кирпича, для крепления оконных и дверных блоков, которые располагают на 0,3 м от низа и верха проема в плоскости откоса.
Во время работы по возведению стен необходимо следить, чтобы горизонтальные и вертикальные швы были хорошо (полностью) заполнены раствором. Нельзя допускать пустошовки в вертикальных швах в теле кладки, что ослабляет ее, снижает долговечность. По ходу кладки регулярно проверяют перевязку и швы кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, их качество (рисунок и расшивку швов, подбор кирпича для наружной версты неоштукатуриваемой кладки с ровными кромками и углами).

Кладка углов

Правильность закладки углов здания ( Рис.4 ) контролируют деревянным угольником, горизонтальность рядов стены — правилом и уровнем не реже двух раз на каждом ярусе кладки (1-1,2 м). Для этого правило кладут на кладку, ставят на него уровень и, выравнивая его по горизонтали, определяют отклонение кладки от горизонтали. Если она не превышает установленного допуска, отклонение устраняют при кладке последующих рядов.

Рис. 4. Проверка правильности кирпичной кладки: а — угла между наружной и внутренней стеной угольником; б, в — стены правилом и уровнем; г — угла кладки отвесом

Вертикальность поверхностей стен и углов кладки проверяют уровнем и отвесом не реже двух раз на каждом ярусе кладки (1-1,2 м, при этом этаж дома делят на целое число ярусов). Отклонения, не превышающие допускаемые, исправляют при последующей кладке яруса или этажа дома.
Периодически проверяют толщину швов. Для этого измеряют пять-шесть рядов кладки и определяют среднюю толщину шва; например, если при замере пяти радов кладки стены ее высота оказалась 385 мм , то средняя высота одного ряда кладки будет 385 : 5 = 77 мм , а средняя толщина шва за вычетом толщины кирпича составит 77 — 65 = 12 мм . Допускаемые отклонения в размерах стен указаны в табл. 1.

Колонны из кирпича

Кирпичные колонны прочно завоевали свое место не только в строительстве заборов. Их можно встретить в качестве элементов входной группы, поддерживающих козырек над крыльцом. В коттеджах используют как дополнительную несущую конструкцию для балконов, террас, кровли, дворовых беседок. Основное назначение вертикальной опоры — передача нагрузки на фундамент, для чего требуется при возведении строго следовать технологии работ.

О чем эта статья

Инструменты и материалы

При строительстве колонны из кирпича понадобятся: мастерок; молоток; расшивка; отвес и шнур; правило и уровень . Расходный стройматериал для кладки: цементный раствор; кирпич; стержни арматуры, труба металлическая.

Типы колонных конструкций

Опорные сооружения из кирпича в зависимости от выполняемых функций можно разделить на:

  1. Несущие колонны, передающие нагрузку от перекрытий, балок и других конструктивных элементов жилых построек на фундамент.
  2. Заборные столбы, удерживающие пролеты ограждения.
  3. Опоры ворот.

Разнообразие модификаций и размеров кирпича дает простор для экспериментов с формами.

  • Обычные колонны квадратного сечения ;
  • Винтовые ;
  • Скругленные по углам.

Строительство обычной опоры

Придать дополнительную прочность опоре можно подготовкой каркаса с последующим заполнением его раствором цементно-песчаной смеси. Внутри располагаются стержни арматуры или металлическая труба, утопленные в фундамент. Это основа колонны, вокруг нее будет возводиться кладка. В целом, цеменирование не единственный способ укрепление колонны.

Качественный результат достигается работой с полнотелым кирпичом. Кладка выбирается по особенностям выбранной конструкции, несущей или заборной. Частые варианты размеров колонны:

  • 2 на 2;
  • 2 на 2,5;
  • 2 на 1,5 кирпича.

После заливки и просушки фундамента можно приступать к первому ряду. Выберем вариант 2 на 2. Первый камень фиксируется на углу колонны раствором, ряд кладется по 3 штуки тычок в тычок. В каждом последующем слое кирпичи устанавливаются перпендикулярно предыдущим.

Слой раствора берется в десятую часть толщины камня. Кладка выгоняется до требуемой высоты. Поверх делается обвязка , например из бруса, под систему стропил. Либо выполняется гидроизоляция и надевается защитный колпак.

Кирпичная колонна в доме выполняет основную функцию по приданию прочности строению, одновременно ее дизайн можно обыграть как элемент декора. Ну и конечно, опорная конструкция прослужит годы, при должном уходе.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
